產品說明0

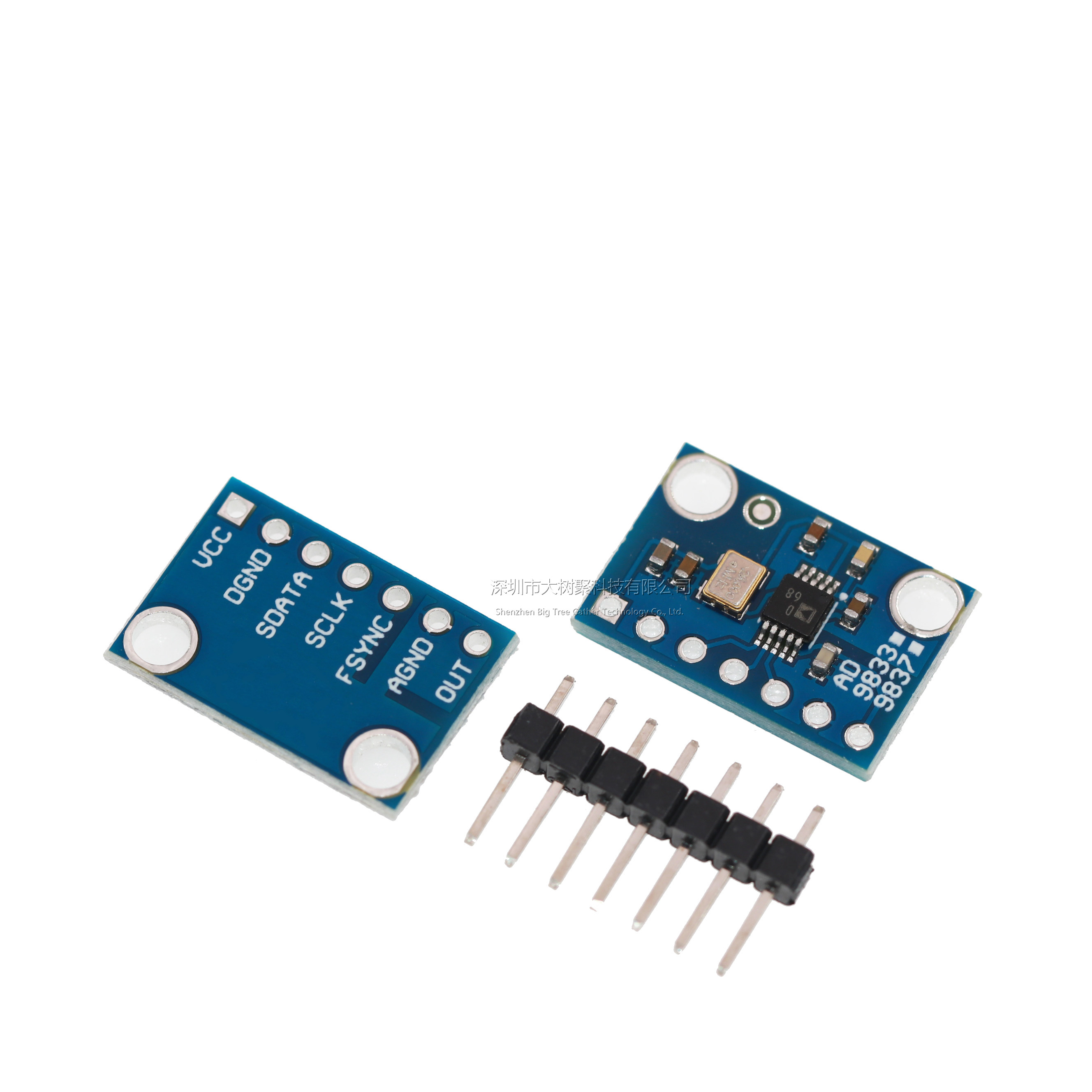

編程串行接口模塊芯片AD9833 正弦波信號發生器DDS模塊GY-9833
鏈接：https://pan.baidu.com/s/1HOpuZ5LFLD_M0Vx-3cl6qw
提取碼：1234
複製這段內容後打開百度網盤手機App，操作更方便哦
一般說明：
AD9833是一款低功耗，可編程，能夠產生正弦波形發生器，三角波和方波輸出。在各種類型的波形檢測，實現和時域反射計（TDR）應用中需要生成。輸出頻率和相位均為可編程軟件，可輕鬆調節。沒有外部組件是必要的。頻率寄存器為28位寬：時鐘頻率為25 MHz，可實現0.1Hz的分辨率; AD9833的時鐘頻率為1 MHz，可以調諧到0.004Hz的分辨率
AD9833具有標準串行接口，允許器件直接與不同的微處理器連接。該設備使用外部串行時鐘將數據或信息寫入控制設備
AD9833WBRMZ-REEL型號可通過控制來滿足汽車應用的質量和可靠性需求。請注意，此型號的汽車規格可能與商業型號不同;因此，設計人員必須仔細閱讀本數據表的特定部分。只有汽車級指示產品可用於汽車應用。請聯繫當地的ADI公司代表賬戶，了解特定產品的訂購信息，並獲取這些型號的特定汽車可靠性報告
AD9833通過串行接口線寫入。該串行接口的工作時鐘頻率高達40 MHz，標準與DSP和微控制器兼容。該器件採用2.3 V 5.5 V電源供電
AD9833具有掉電功能（SLEEP）。這樣可以關閉未使用的器件部分，從而最大限度地降低功耗部分，例如，在生成輸出時鐘時可以關閉DAC
特點：
數字可編程頻率和相位
12.65 mW 3 V功耗
0 MHz至12.5 MHz輸出頻率範圍
位分辨率：0.1Hz至25 MHz參考時鐘
正弦波，三角波和方波輸出
2.3 V至5.5 V電源
無需外部組件
SPI接口線
擴展溫度範圍： 6 140°C至+ 105°C
斷電選項
更新頻率：25（最大）
VOUT最大值：0.65 V.
最小VOUT：38mV
VOUT溫度係數：200°
高壓輸入：1.7-2.8 V.
低壓輸入：0.5-0.7 V.
輸入電流：10＆micro;一
入門容量：3pF
工作溫度為6 140°C至+ 105°C;典型規格為25°C
尺寸：17 * 12mm / 0.66 * 0.47“
數量：1件
該套餐包括：
1個信號發生器模塊
