EP4CE10 Altera Cyclone 四代 FPGA+USB開發板 Y7c68013 高速USB2.0

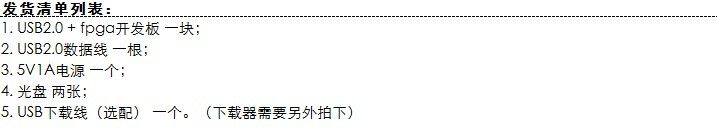

發貨清單
Altera FPGA/CPLD之mini USB-Blaster下載線 原裝晶片 長時間使用 不發燙
http://twarm.com/commerce/product_info.php?products_id=4633
變更：2015年9月8日以後發貨的板子，不在焊接P5短路排針（原因：非常用）。

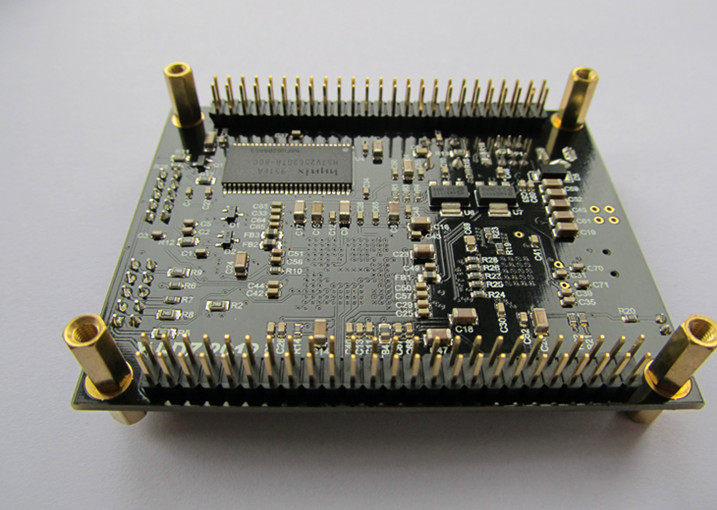

注：本款現發貨兩側排針未焊接，隨板附送2條2*40鍍金排針，發貨實物如下：
產品介紹

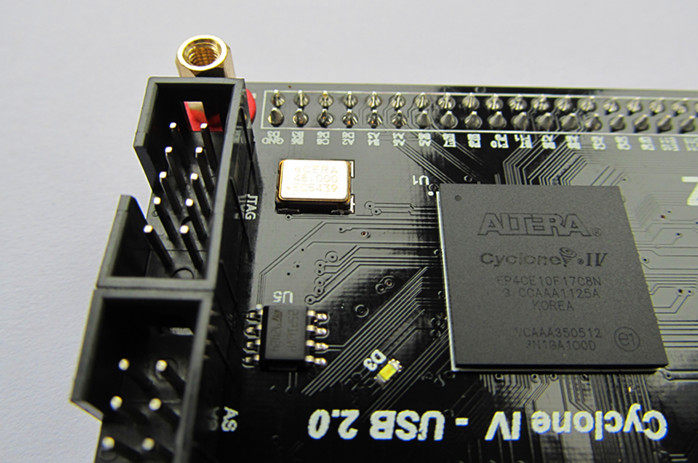

開發板使用FPGA+USB設計方案，主芯片使用Altera公司Cyclone IV E系列的EP4CE10F17C8芯片。USB使用Cypress公司的USB2.0高速芯片CY7C68013A。
[芯片簡介]
EP4CE10：BGA256封裝，內部資源如下
[芯片和元件示意圖]
[資源簡介]
CY7C68013 ：
QFN56封裝，單芯片集成USB2.0收發器、智能串行接口引擎（SIE）和增強型8051微處理器。
H57V256 ：

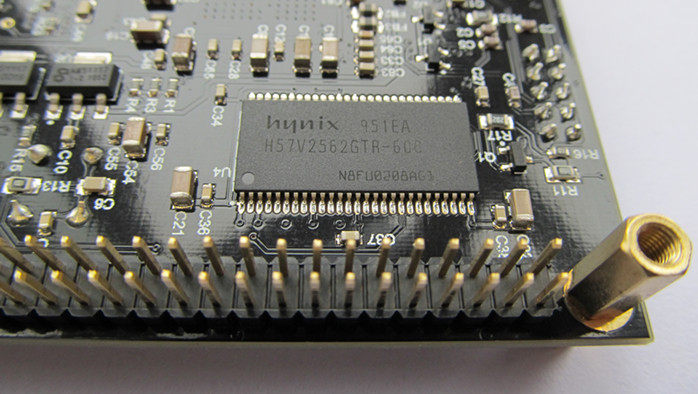

板載2片256Mbit SDRAM存儲器，單片數據寬度是16bit，2片就是32bit。
M25P16 ：
16Mbit串行Flash內存。FPGA配置程序存儲器。
AT24C64 ：
USB芯片固件存儲器，2線串行EEPROM，64K (8192 x 8)bits。
LM75A ：
溫度採集芯片，具有0.125度的高精度分辨率。
AMS1117 ：
電源管理芯片，1.2V、2.5V、3.3V。
晶振：
48MHz有源晶振。
LED：
電源指示LED； FPGA狀態指示LED
保護電路：
6.2V穩壓保護； 300ma FUSE自恢復保險。
[ 接口類 ]
外擴端口：
外部2.54mm外擴接口，共85個。滿足二次開發需要。
JTAG、AS接口：
FPGA程序下載與調試接口。
USB迷你接口：
上位機連接接口，燒寫下載USB芯片程序接口。
DC電源接口：
5V電源輸入接口。
濾波電容：
開發板每路電源都加入高品質濾波電容，確保輸入輸出穩定可靠。
電源開關
復位按鍵

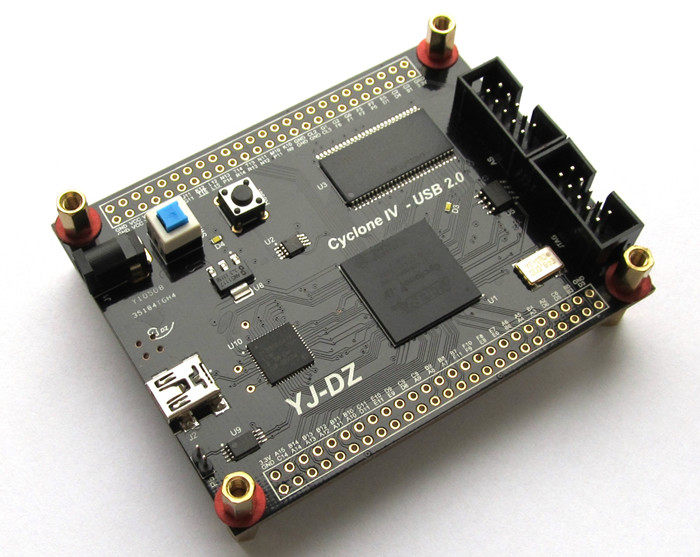

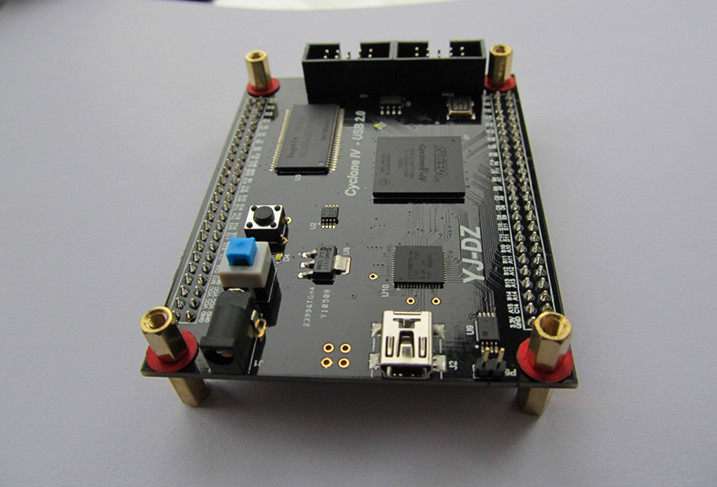

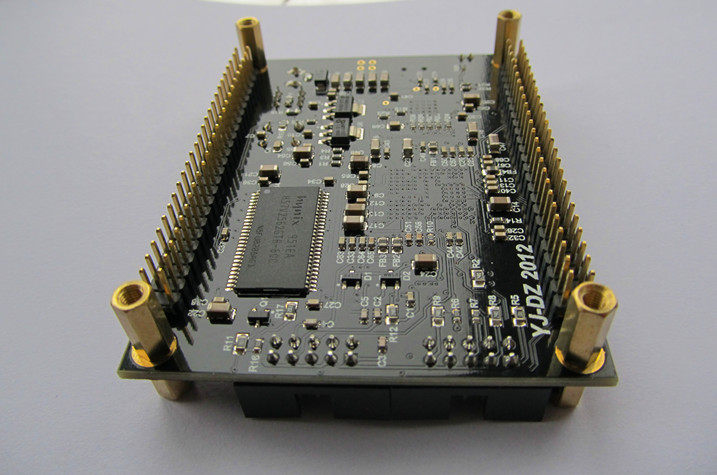

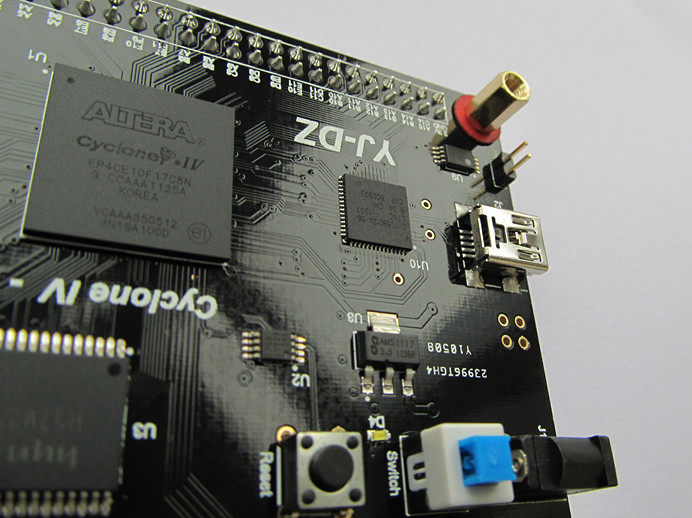

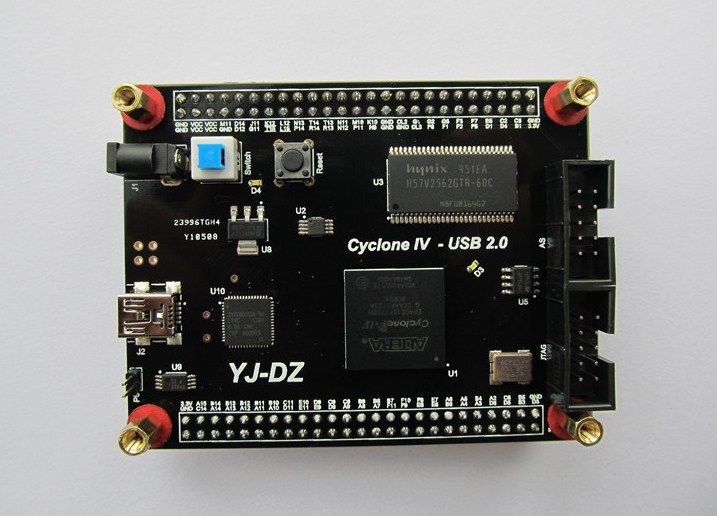

開發板實物圖
速度測試

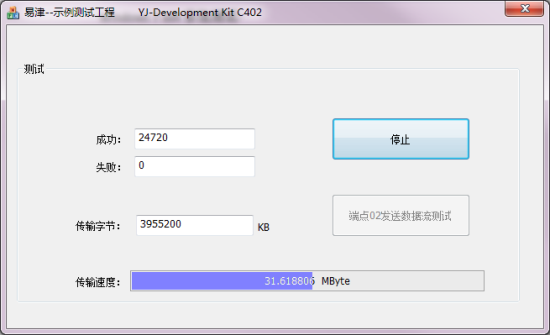

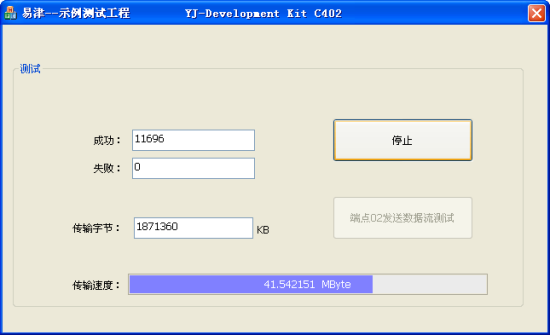

速度實際測試30MByte以上，傳輸速度會根據上位機配置有所不同：
配套資料
產品配套光盤2張，內容如下：
- 開發環境（Quaters II，NIOS II等軟件）
- 開發板手冊和示例代碼（Verilog，NIOS II C）
- 電路原理圖（PDF格式）
- FPGA和USB開發資料（包括各類器件Datasheet，入門學習資料，開發資料）

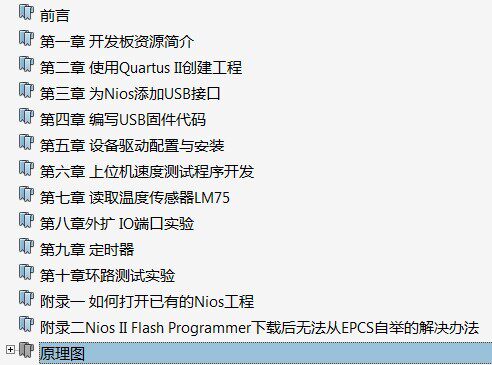

手冊截圖：
