產品說明0
本套數字相機模塊卡提供使用者在友晶科技FPGA 平台上開發五百萬畫素相機所需要的所有相關信息，內容包括了使用Verilog 語言所發展的硬件設計，以及將相機模塊所拍畫面轉成BMP/JPG 文件然後上傳到PC 的軟件工具程序。本份初次使用者說明手冊將引導，導致使用者如何來練習使用數字相機模的各種功能。
產品規格
- Complete reference design with source code in Verilog
- A User Manual with Live Demo examples
- Support exposure time controlling - users can adjust the exposure according to the light of the surrounding area
- Support motion capture mode
- Software allows users to upload the picture captured into PC and save the picture into bitmap format or Joint Photographic Experts Group for viewing.
- Equipped with Micron 5 Mega Pixel CMOS sensor
- Support 2,592H x 1,944V active pixels
- Output data in RGB Bayer Pattern format
- Full resolution frame rate up to 15 frame per second(FPS)
- Provide users entire reference design (Frame Grabber, high-performance multi-port SDRAM frame buffer, image processing IPs)
- Support Altera DE3/ DE2_70/ DE2/ DE1/DE0 and Cyclone II Starter boards
- Size：78*59.5 mm
連接性
TRDB_D5M 模塊是設計用來搭配Altera DE4 / DE2-115 / DE3 / DE2-70 / DE2 / DE1 / DE0 以及Cyclone II Starter board 使用
D5M 接口連接示意圖

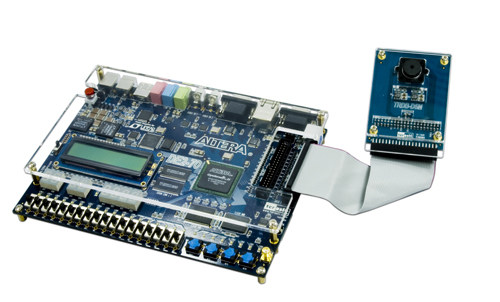

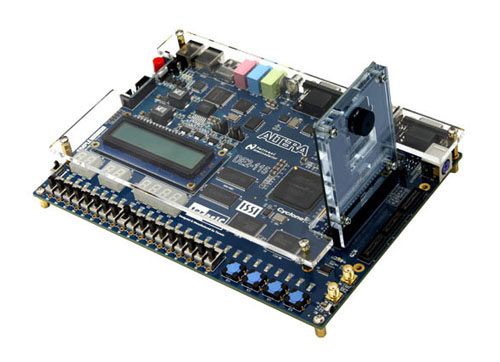

- D5M 與 Altera DE2-115 連接示意圖

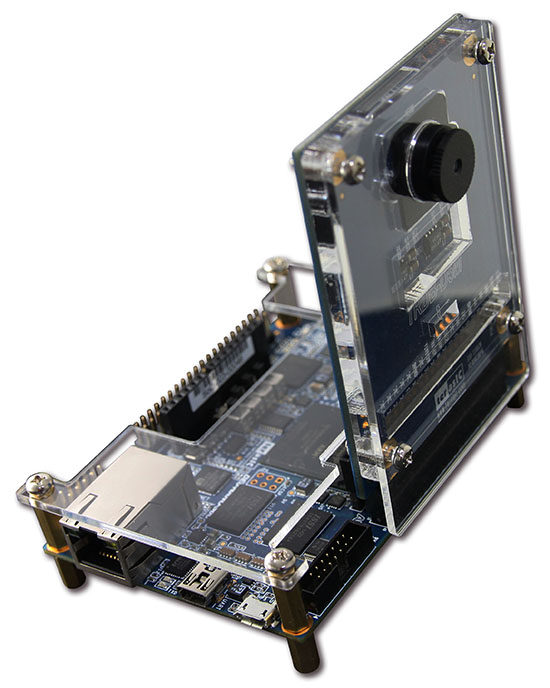

- Connect D5M with Altera DE0-Nano-SoC(Atlas-SoC)

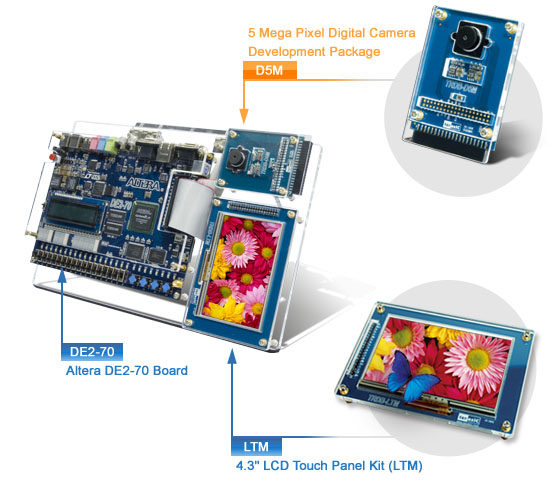

除了使用VGA 屏幕之外，使用者可以選購友晶科技所設計的4.3" LCD 控制面板模塊( TRDB_LTM ) 來當做五百萬畫素數字相機所拍攝畫面的顯示裝置。
包裝內容
D5M 數字相機發展套件的內容包括了下列幾項
清單
*TRDB-D5M相機模組
*40-pin IDC軟排線
*資料一份
*原裝盒
