 板子功能概述：

●  FPGA 使用 FBGA256 封裝的 Altera Cyclone IV EP4CE22F17C8N ，擁有 22320 個邏輯單元（ LEs ）， 504Kbit 的片內存儲器， 66 個嵌入式 8*8 乘法器。

●  DDR2 使用 Micron 的 MT47H32M16CC-3 ， 8M*16bit 合計 512Mbit 的存儲量，可以穩定運行在 200MHz 時鐘，即 400M*16bit 的最大理論數據吞吐量。

●  NAND FLASH 使用 Hynix 的 H27U1G8F2B ， 128M*8bit 合計 1Gbit 存儲量。

●  配置芯片 SPI FLASH 使用 ST 的 M25P16 ， 16Mbit 存儲量。

●  25MHz 的 KDS 原裝晶振。

●  4 路最大 800mA 的 LDO ，分別提供系統所需的 3.3V 、 2.5V 、 1.8V 和 1.2V 。

●  標準 JTAG 接口，供下載、在線調試使用。

●  3 個 32PIN 的 OUPLLN 插座引出 70 個 FPGA 的 IO 腳。

清單：

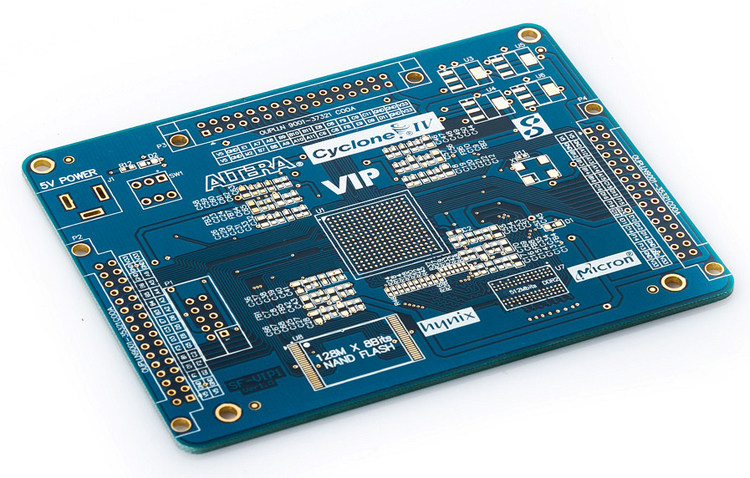

        只包括一塊SF-VIP未焊接的PCB電路板
