【產品概述】
隨著製造工藝不斷提高、成本不斷下降，FPGA大有替代專用ASIC甚至通用處理器之勢。對於電子行業，學習一門新技術，手頭沒有板子，只停留在理論上是很難進一步提高的。而市場上的FPGA/CPLD學習板/開發板更是滿天飛，板子的價格、質量、乃至提供的資料例程鮮有令人滿意的。
就以價格而言，動輒數百乃至過千使得很多學生朋友望而卻步。市場上非官方的板子大多功能簡單，只是帶大家跑跑流水燈、數碼管、蜂鳴器，功能強點的能做做VGA實驗、串口實驗或者存儲器SRAMSDRAMFLASH的實驗。但是他們配套的資料鮮有高質量的好例程，甚至很多都沒有詳細的註釋，讓大家學起來很是費勁。而官方的板子看起來還不錯，只可惜咱的腰包都不鼓——買不起。
這個SF-EP1C板子，之所以選擇altera的低成本高性價比cyclone系列的FPGA作為主芯片，想必大家都意識到了，成本對於大多數朋友是最敏感的。而EP1C3T144雖然只有不到3000個LEs，但是大家如果寫起代碼來就會深有感觸，這個規模的邏輯資源也是可以勝任我們的絕大多數應用的。尤其是你如果希望通過這樣一塊板子來掌握如何利用FPGA器件本身的各種資源來完成一個像模像樣的工程，那麼它就是一個非常不錯的選擇。
該開發板配套北航出版社2010年6月出版的《深入淺出玩轉FPGA》（2013年8月發布了第2版）進行深入學習，並且特權同學錄製了同名的《深入淺出玩轉FPGA》視頻教程配套。
【電路佈局】

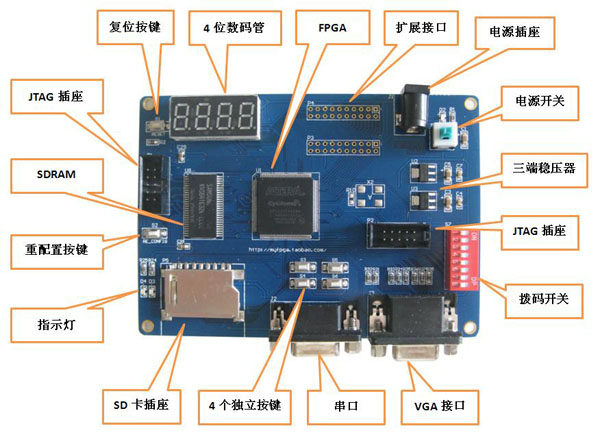

如圖1所示，SF-EP1C開發板有著比較豐富的外設，也給用戶預留了一些可擴展的接口。
圖1 SF-EP1C開發板資源分佈及功能框圖
- FPGA使用EP1C3T144C8，硬件電路充分考慮了可升級性，該板子同樣適用於EP1C6T144；
- 板載1Mbit串行配置芯片EPCS1，支持AS和JTAG兩種配置方式；
- 5V/1.5A DC電源供電，內部產生核壓1.5V、I/O電壓3.3V；
- PLL電源電路進行濾波處理，更加穩定可靠；
- 板載25MHz有源晶振，預留1個未焊接晶振接口；
- 4個獨立按鍵、2個複用LED；
- 1個串口；
- 1個SD卡接口；
- 1個256色VGA接口；
- 1個64MBit(4*1M*256Bit) SDRAM；
- 8位撥碼開關；
- 1個複位按鍵和1個FPGA重配置按鍵；
- 4位數碼管，僅使用3個I/O口控制，由兩個74HC595芯片實現；
- 2個20PIN的擴展接口，供大家任意發揮；
【例程列表】
- AS和JTAG配置方式；
- 基於74HC595的數碼管實驗；
- PLL配置仿真實驗；
- 基於FIFO的串口發送機設計；
- 256色VGA顯示實驗；
- VGA字符顯示實驗；
- 基於M4K塊的單口RAM配置仿真實驗；
- 基於M4K塊的移位寄存器配置仿真實驗；
- 基於M4K塊配置ROM的字符數據存儲VGA顯示實驗；
- 基於SDRAM讀寫的串口調試實驗；
- DIY邏輯分析儀；
- DIY數碼相框。
【視頻課程】
- Lesson 1:課程概述與如何學好FPGA
- Lesson 2:可編程邏輯器件基礎
- Lesson 3: FPGA開發流程概述
- Lesson 4: Verilog語法基礎
- Lesson 5: BJ-EPM240學習板介紹
- Lesson 6: Quartus II使用簡介與第一個工程實例
- Lesson 7: BJ-EPM240學習板實驗1——分頻計數實驗
- Lesson 8:簡單的Testbench設計
- Lesson 9-20: BJ-EPM開發套件例程Lesson 21: SF-EP1C開發板介紹
- Lesson 22: SF-EP1C開發板實驗1——AS和JTAG配置方式
- Lesson 23: SF-EP1C開發板實驗2——基於74HC595的數碼管實驗
- Lesson 24: SF-EP1C開發板實驗3——PLL配置仿真實驗
- Lesson 25: SF-EP1C開發板實驗4——基於FIFO的串口發送機設計
- Lesson 26: SF-EP1C開發板實驗5——256色VGA顯示實驗
- Lesson 27: SF-EP1C開發板實驗6——VGA字符顯示實驗
- Lesson 28: SF-EP1C開發板實驗7——基於M4K塊的單口RAM配置仿真實驗
- Lesson 29: SF-EP1C開發板實驗8——基於M4K塊的移位寄存器配置仿真實驗
- Lesson 30: SF-EP1C開發板實驗9——基於M4K塊配置ROM的字符數據存儲VGA顯示實驗
- Lesson 31:時序分析基礎
- Lesson 32:如何使用TimeQuest
- Lesson 33: SF-EP1C開發板實驗10——基於SDRAM讀寫的串口調試實驗
- Lesson 34: SF-EP1C開發板實驗11——DIY邏輯分析儀
- Lesson 35: SF-EP1C開發板實驗12——DIY數碼相框
-
- 下載鏈接：
- http://pan.baidu.com/share/link?shareid=4018480434&uk=2184597051
- http://group.chinaaet.com/273/topicList

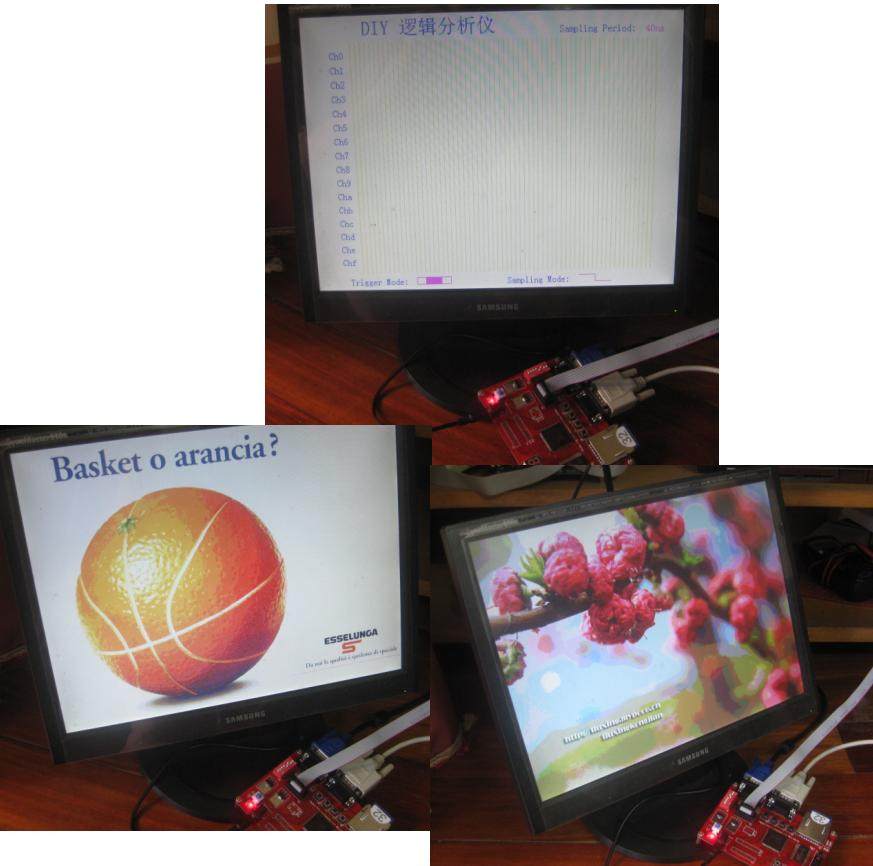

【實例效果圖】
