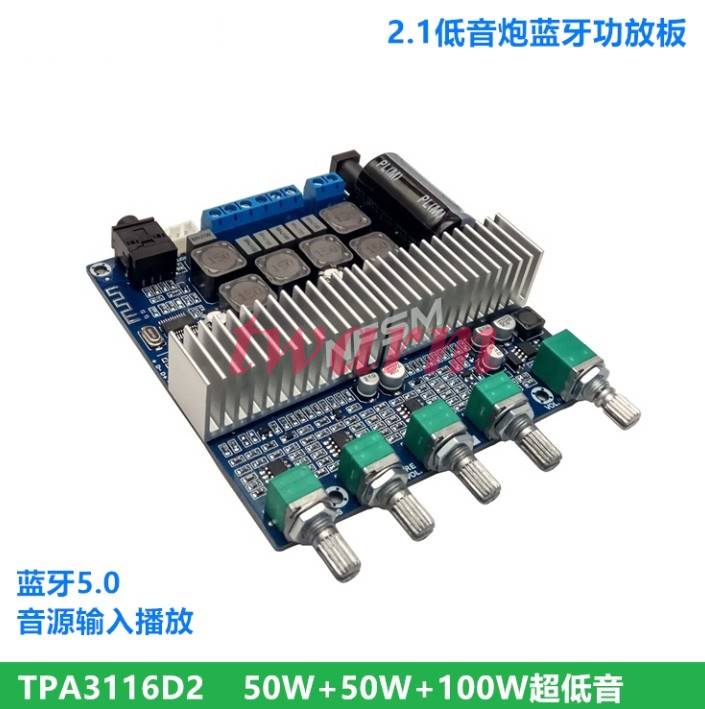

TPA3116D2 2.1低音炮藍牙功放板 藍牙5.0 12-24V（成品板）50W+50W+100W大功率 數字功放板

【TPA3116 2.1低音炮藍牙功放板】

商品詳情：
這是一款使用直流單電源12-24V供電，使用TI公司TPA3116D2高性能數字功放芯片為核心，一片做並聯橋接低音聲道功率放大輸出，一片做左右聲道功率放大輸出。可以支持100W(低音聲道) + 50W (左聲道) + 50W(右聲道) 三聲道輸出。

支持 藍牙音頻接收，外接音源輸入接口，帶前級放大，低音分頻處理；低音音量、低音頻率、左右聲道音量、高音、功能控制開關/總音量，5個調整電位器。

寬工作電壓，省電型設計，效率高達90%以上。可使用性能良好的開關電源、筆記本電腦開關電源，還可以使用充電瓶，或車載電源等等. . .

板子是已焊接好測試好的成品板，按圖接好喇叭箱，接上合適的電源，連接藍牙音頻設備播放，或正確接上音源輸入，即可使用。

主要【技術參數】：

外型尺寸:  101(寬) x 100(深) x (高) <30mm, 不包括電位器和插座突出部分  工作電壓範圍:  直流電DC12-24V （電流3-4A ，或19-24V/4-5A ，如功率要求高20-24V/8-9A以上）       如使用交流(AC)變壓器電源，必須加整流濾波轉為直流(DC)電源，才可以 接用。   注意：直流(DC)空載電壓不要大於25.5V(這個很重要)  藍牙接收距離:   >8 m(米)，版本5.0   是無障礙物阻隔接收距離，手機本身的藍牙性能，也會影響到接收距離。  音頻輸入靈敏度:  600-800mV， 頻響範圍: 20Hz-20KHz，  喇叭阻抗:  左右聲道： 4-8歐，低音聲道： 2-8歐，

【輸出功率】:

這是符合上面的測試條件下，在儀器上實測試數據，輸出功率和電源電壓/電流，喇叭阻抗，音源輸入的大小都有關。電源電壓/電流足夠的情況下，通常電源電壓高些，相對輸出功率可做到大些。不同阻抗的喇叭，輸出功率也不同，通常喇叭阻抗小些功率也容易做到大些。對功率要求特別高的親們，拍貨前請先理解上面的參數。
