產品說明0
1、資料下載
購買本模塊提供驅16位並口驅動的STM32源代碼，模塊資料下載地址：http://www.openedv.com/posts/list/3193.htm
2、模塊簡介
ALIENTEK TFTLCD模塊，是一款通用的TFTLCD模塊，採用全新LCD模塊外加鋼化玻璃觸摸屏，無山寨圖標，質量超好，
該模塊有如下特點：
2，320 × 240的分辨率。
3，16位色（6萬5千色）顯示支持。
4，鋼化玻璃觸摸屏（電阻屏），堅固耐用。

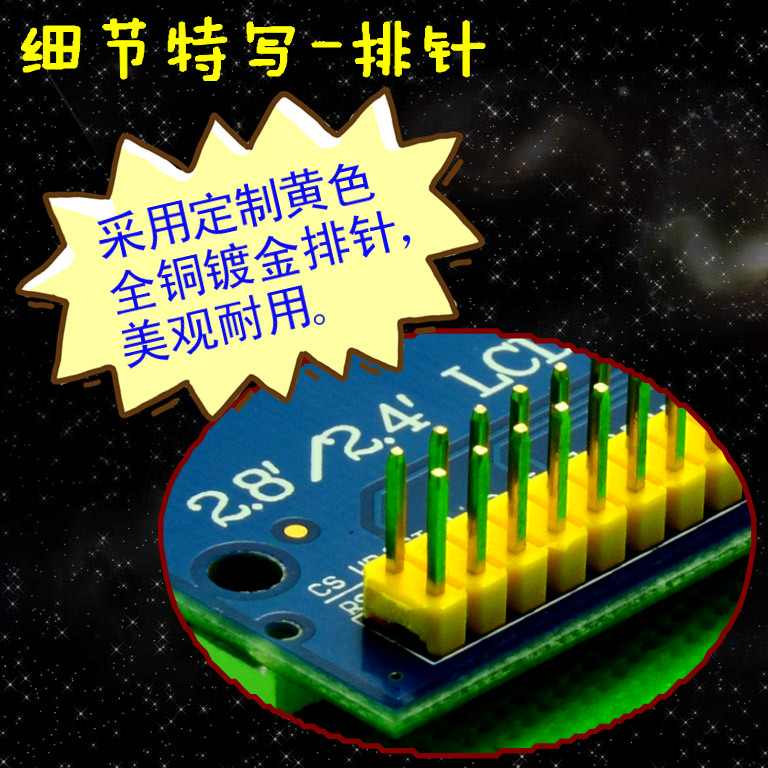

5，採用定制黃色全銅鍍金排針，美觀耐用。
6，通用的接口，可用於ALIENTEK 全系列開發板。
注：此款的觸摸屏無山寨圖標！

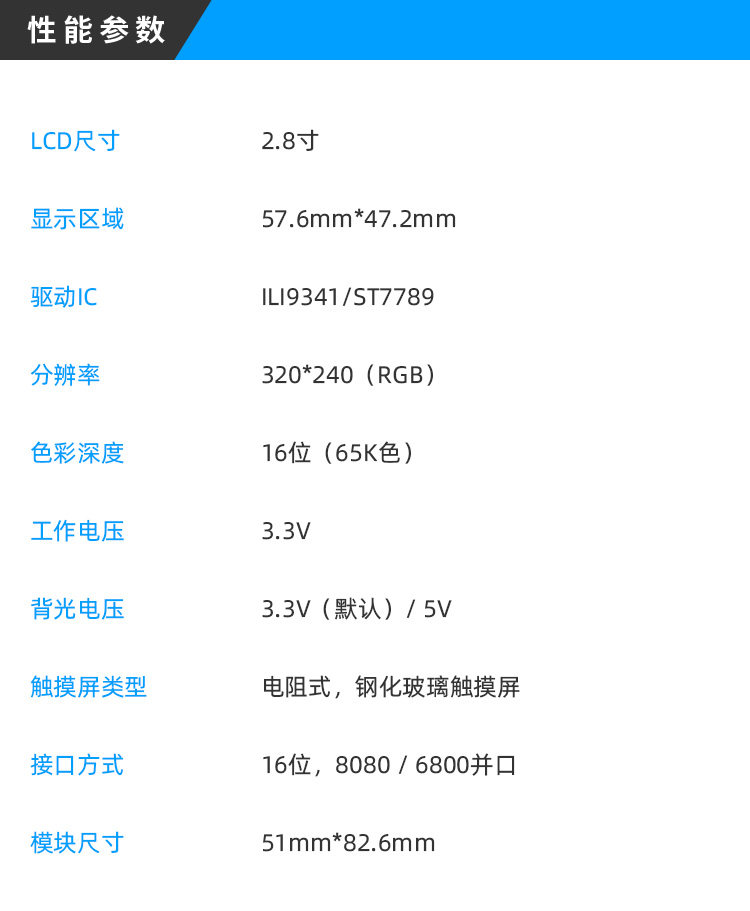

2.8寸LCD模塊詳細參數：
- 1，LCD尺寸：2.8寸
- 2，顯示區域：57.6mm*47.2mm
- 3，驅動IC：ILI9341
- 4，分辨率：320*240（RGB）
- 5，色彩深度：16位（65K色）
- 6，工作電壓：3.3V
- 7，背光電壓：3.3V（默認）/5V
- 8，觸摸屏類型：電阻式，鋼化玻璃觸摸屏
- 9，接口方式：16位，8080/6800並口
- 10，模塊尺寸：51mm*82.6mm

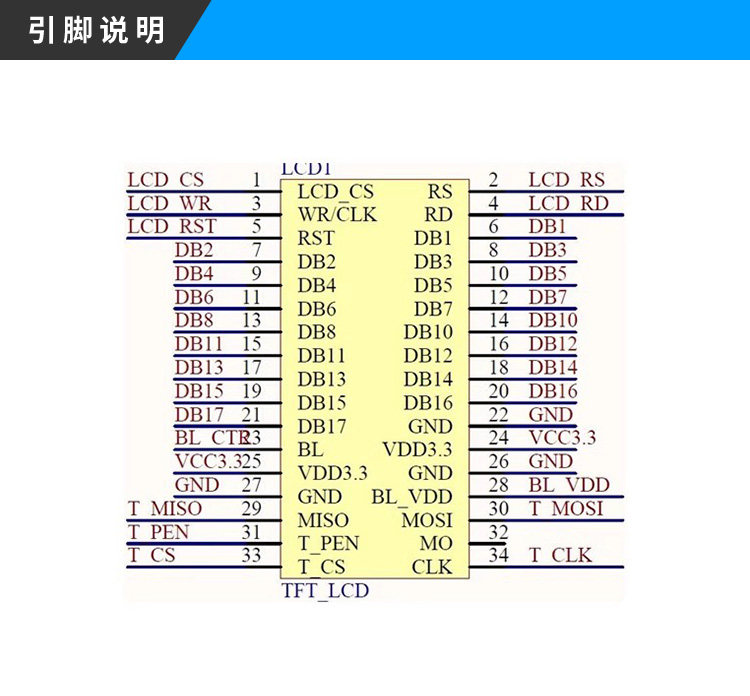

模塊［接口］原理圖

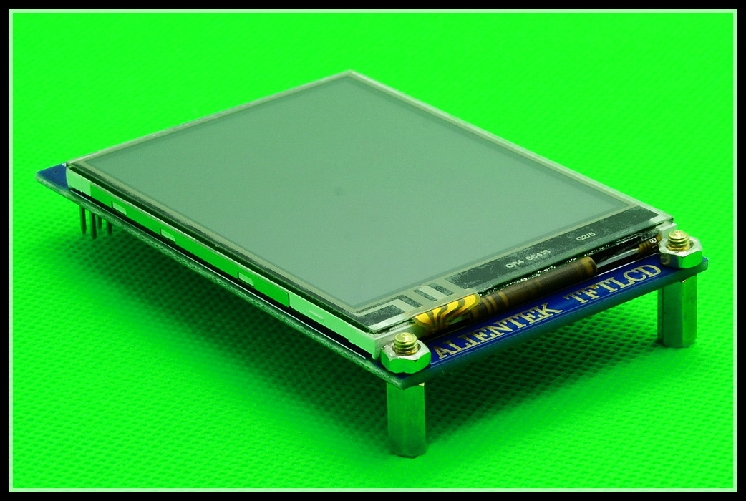

模塊正面外觀圖1

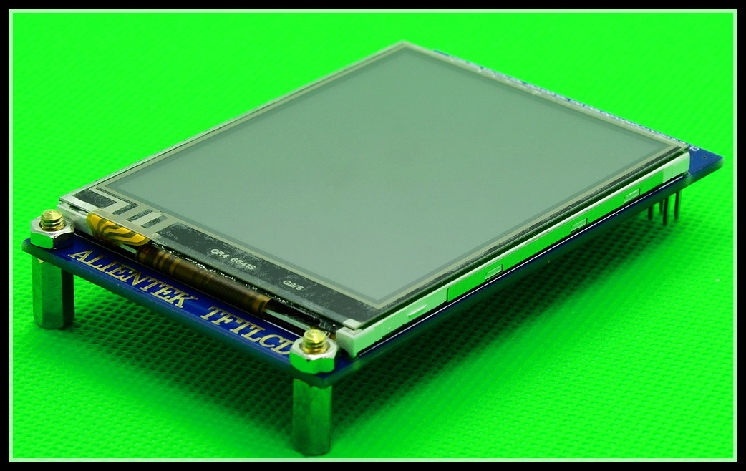

模塊正面外觀圖2
模塊正面外觀圖3

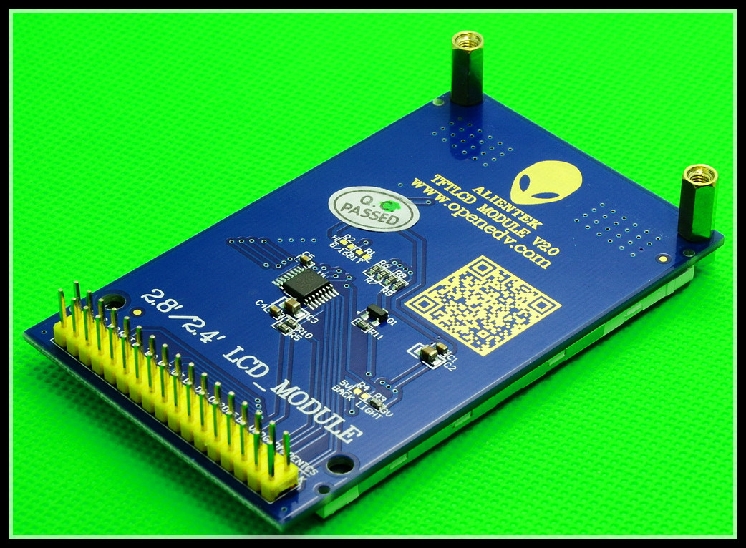

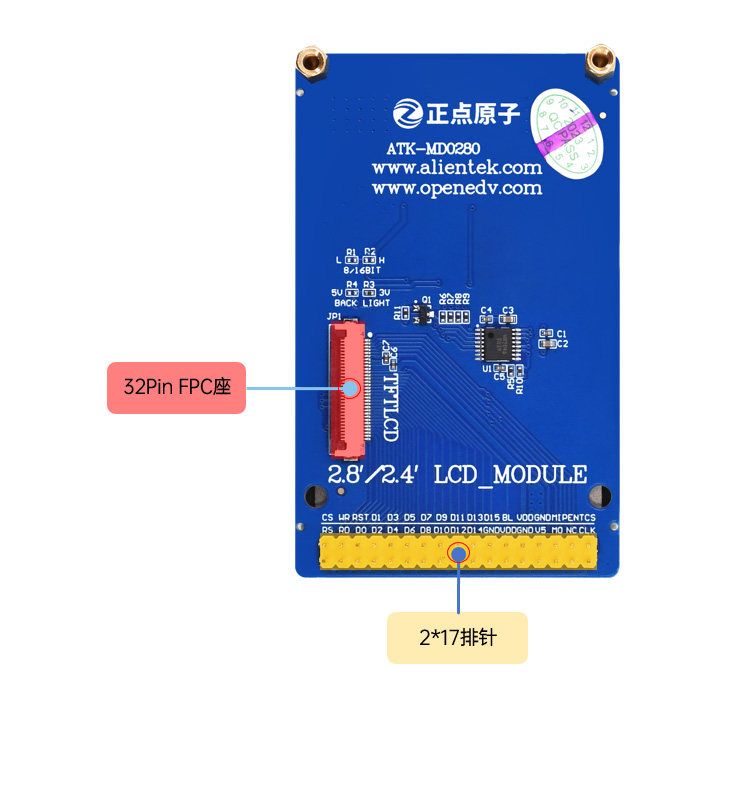

模塊背面外觀圖1

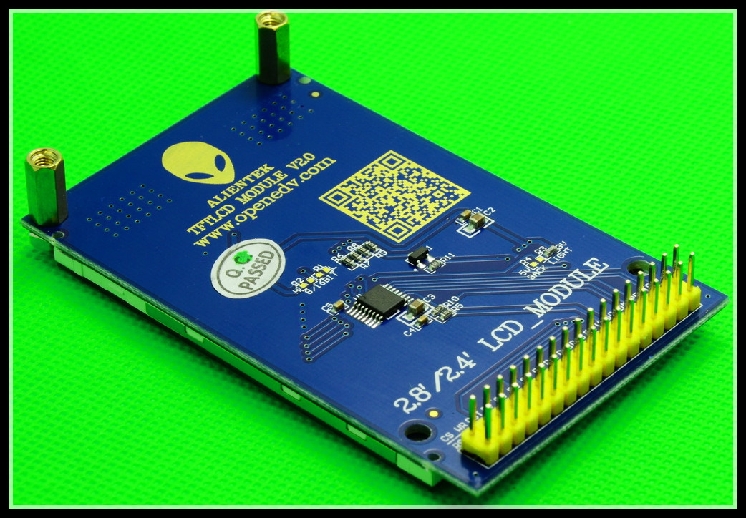

模塊背面外觀圖2

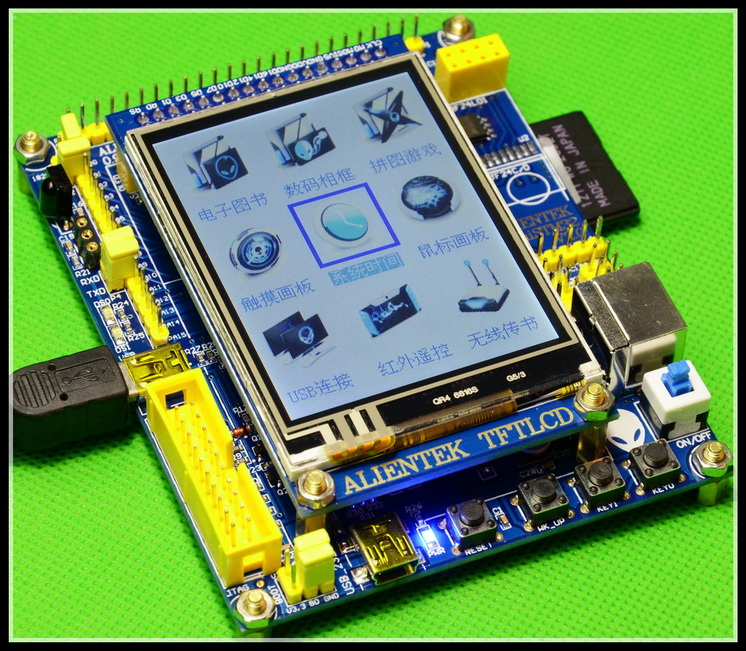

模塊顯示效果1

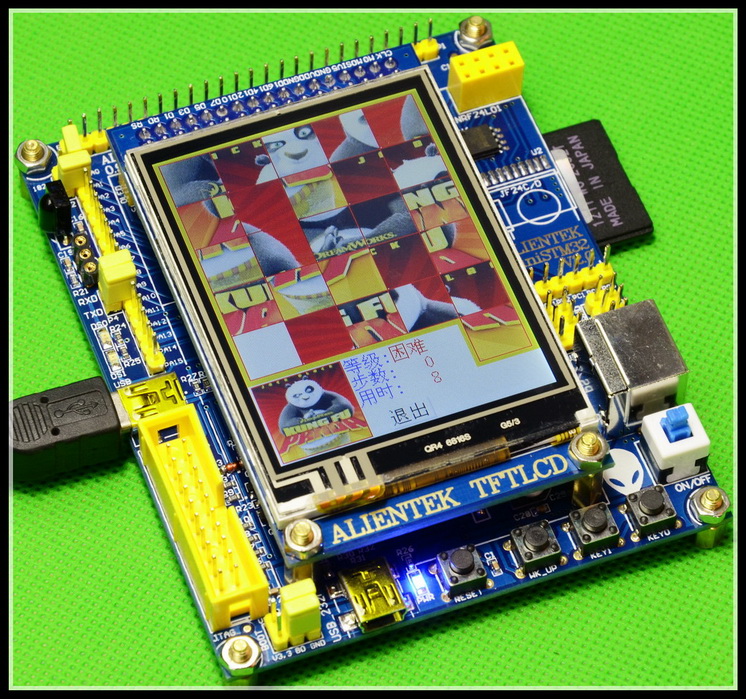

模塊顯示效果2
模塊顯示效果3
