產品說明1

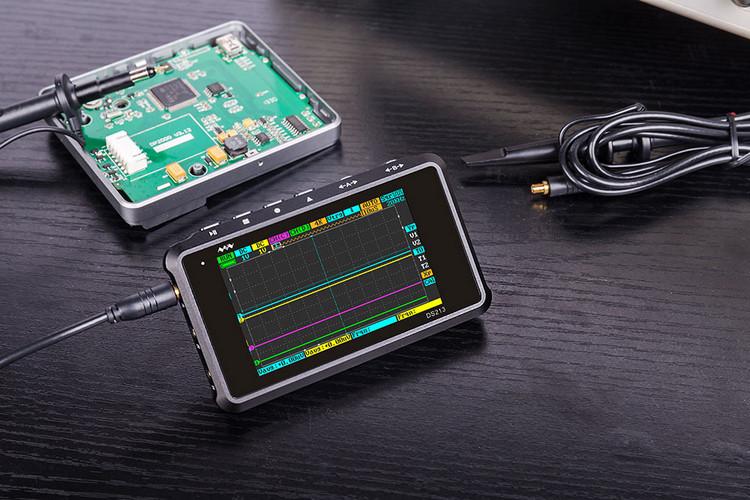

DS213是一台基於ARM Cortex M3內核的、5踪4線通用型電子工程任務數字存儲示波器。DS213採用FPGA對外接ADC的管理控制和數據緩存的工作模式，提供4個應用程序分區，可用於裝載和升級最多4個不同的應用程序固件；內置8MB的U盤，可存儲波形以及升級系統固件。示波器代碼應用層開源，用戶可根據需求隨心開發示波器固件。
產品特點：
- 體積小、重量輕，便於攜帶，可手持操作；
- 可以存儲波形數據，波形分析對比更加高效直觀；
- 多種觸發方式，支持正負邊沿觸發、邏輯觸發、脈衝寬度觸發；
- 強大的波形處理能力，能自動測量電壓、頻率、脈衝寬度等參數。
技術參數：
- 主控CPU：ARM Cortex M3
- FIFO及控制：FPGA
- ADC：HWD9288-100
- 模擬通道數：2（[CH_A] [CH_B]）
- 數字通道數：2（[CH_C] [CH_D]）
- 運算通道數：INV [CH_A]、INV [CH_B] 、[CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] [CH_D]
- 垂直靈敏度：10mV-10V/div（1-2-5 STEP）（採用x1探頭時）
- 100mV-100V/div（1-2-5 STEP）（採用x10探頭時）
- 垂直分辨率：8 bits
- 存儲深度：4通道4*4K
- 輸入耦合方式：直流、交流
- 最大輸入電壓：±40Vpp 採用x1探頭時
- ±400Vpp 採用x10探頭時
- 軟觸發類型：正負邊沿觸發、脈衝寬度觸發、邏輯觸發
- 觸發模式：自動、標準、單次、即時掃描
- 觸發源：[CH_A] [CH_B] [CH_C] [CH_D]
- 信號源：方波：10Hz到8MHz共20檔3Vpp信號源
- 正弦波、三角波、鋸齒波：10Hz到20KHz共11檔3Vpp信號源
- 文件儲存容量：內置8M USB盤
- 文件儲存格式：BMP、BUF、CSV
- 自動測量類型：最大值、最小值、峰峰值、平均值、有效值、頻率、週期、脈寬、佔空比
- 光標測量：時間值、幅度值
- 顯示模式：4線顯示：1線：[CH_A]，HIDE
- 2線：[CH_B]，HIDE
- 3線：[CH_C]，REC_1，REC _2，REC _3，REC _4，HIDE
- 4線：[CH_D]，[CH_A]+[CH_B]，[CH_A]-[CH_B]，[CH_C]&[CH_D]，[CH_C] [CH_D]，HIDE
- 採樣模式：實時採樣
- 採樣率：100M Sa/s
- 電池供電：1000mAh
- 尺寸：99.5mm（長）x58.5mm（高）x13.5mm（厚）
- 重量：129g（含電池）
- 認證：CE、FCC

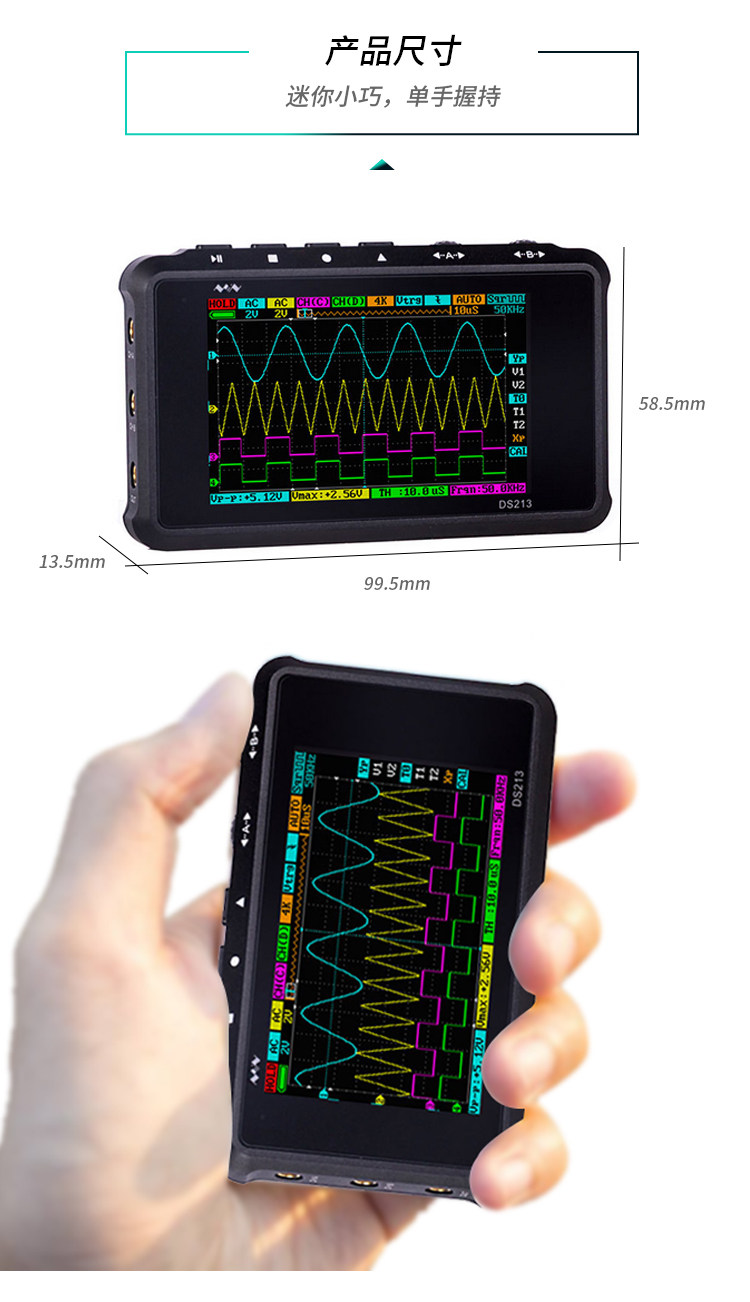

產品尺寸:
主機重量：129g
包裝重量：291g
