產品說明0
UIMeter 5位電壓電流表Ｖ4.0（G．訂製大電流版，配100A分流器）USB測試儀分流器、表頭可聯機或離線記錄數據
［版本信息］：
Ａ．標準版 / ＄未稅：升級19萬點離線存儲，25mR檢流電阻，電流分辨率0.1mA
Ｂ．高分辨率版 / ＄未稅：升級19萬點離線存儲，2.2R檢流電阻，電流分辨率1uA，可定制0.1uA分辨率
－－－－－－－－－－－－－－－－－－－－－－－－－－
Ｄ．彩屏版 / ＄未稅：標準版 『更換1.44寸TFT彩屏』
Ｅ．頂配版 / ＄未稅：標準版 + UIPower電源模塊 + 壓克力外殼
－－－－－－－－－－－－－－－－－－－－－－－－－－
Ｆ．土豪版 / ＄未稅：頂配版 『更換1.44寸TFT彩屏』
G.大電流版（訂製） / ＄2xxx未稅：頂配版 + 0.5級100A分流器（到手即用，可直接測量正負100A電流）
＊電壓電流全5位，可在線記錄也可離線記錄。
＊支持兩種測溫方式。
＊外圍配件豐富，便於擴展，可配合分流器測量大電流，支持固件更新。
＊目前在售均為第四代產品，離線記錄條數從4k增加到約190k，搭配記憶卡記錄模組可以近乎無限記錄條數。
本產品使用需要一定的技術基礎，請先下載文檔資料閱讀，如果無法理解文檔內容，請勿購買。
店主個人精力有限，2017年11月12日以後，請各位用戶理解。意見 或者 bug反饋請通過群 或者 github聯繫店主。
＊使用之前，請先閱讀用戶手冊，如果對手冊中內容有疑問，可以閱讀FAQ文檔，你要提問的問題大部分答案都在裡面。如果還找不到答案，可以加技術討論群：140517129。
＊需要外殼的用戶請拍亞克力外殼配件 $250未稅
＊需要獨立供電的用戶請拍UIPower電源配件 $550未稅
PC端監控軟件UIMeterMon軟件與文檔點擊下載。
UIMeter操作視頻，點擊下載。
XP自帶超級終端，Win7，Win8系統點擊下載。
〔注意〕：默認發貨前電壓校準1、2檔至26V，電流校準1檔至10A，其餘檔位需要自行校準，詳見用戶手冊，介意勿拍。
【技術特點】：UIMeter為高精度電壓表、電流表、功率表、歐姆表、庫侖計、電能表、秒錶、溫度計、放電儀。 主要特性如下：
- 〔電壓範圍〕：-9.9999V~99.9999V，安全起見建議36V以下使用。
- 〔電壓精度〕：標準版默認0.1mV分辨率，最高可達2uV。
- 〔電流範圍〕：標準版-9.9999A~9.9999A，配合分流器可測量任意大電流。
- 〔電流精度〕：標準版默認0.1mA電流分辨率，
高分辨率版本可達1uA。
- 〔時鐘〕：採用外部獨立晶振提供穩定時鐘。
- 〔時間範圍〕：提供最長100天時間累計顯示功能。
- 〔電量顯示〕：同時提供Ah和Wh兩種電量顯示，分辨率0.1mAh、0.1mWh。
高分辨率版本可達0.001mAh、0.001mWh。
- 〔用戶界面〕：支持多菜單界面，可以通過按鍵操作包括校準、設定限幅值、切換通信協議、記錄數據、調整採樣率、調整LCD背光在內的所有功能。
- 〔供電方式〕：可通過TTL接口供電、MicroUSB接口供電、5.08-3PIN端子供電；提供選擇跳線，兼顧方便性與測量範圍。
- 〔功耗〕： LCD背光最亮時≤36mA，LCD背光最暗時≤16mA。
- 〔電池放電測試功能〕：電池放電自動切斷，電壓上下限可設，具備施密特特性。輸出MOS管提供旁路跳線，降低通態損耗。
- 〔溫度測量〕：溫度精度可達0.5℃（自身），支持K型熱電偶，NTC等外部探頭測溫。
- 〔離線記錄功能〕：支持升級19萬筆數據離線記錄，採樣週期0.33-250秒可設置。
- 〔通信功能〕：支持命令行界面、標準MODBUS協議。
TTL接口可與市面上常見藍牙串口模塊HC-06、BT06等無縫對接，
支援外接OpenLog資料記錄模組。
- 〔USB母口D+D-外接功能〕：可將D+D-外接，以實現USB接口識別。
- 〔端子佈局〕：TTL串口、跳線均為側裝，端子無凸出不易損壞，5.08-3PIN端子可拔掉備用；按鍵對面屏幕插針端子可為手指提供支撐，手感舒適
- 【V4.0版本】更新：
- 1）儲存容量升級至8MB FLASH，支援約19萬筆記錄，支援磨損均衡演算法。
- 2）記錄資料可選擇記錄到檔案系統或記錄到UART接口，支援外接OpenLog記憶卡記錄模組。
- 【V3.0版本】更新：
- 1）處理器更換為ARM 32位元M4核心。
- 2）優化PCB佈線。
- 【V2.0版本】更新：
- 1）處理器更換為ARM 32位核心，功能更強，功耗更低。
- 2）更換MicroUSB接口，固定更牢固。
- 3）優化PCB佈線。
- 【V1.4版本】更新
- 1）增加LDO供電，測量端取電範圍從4.5V-5.5V擴展到4.5V-25V。
- 2）優化PCB佈線。

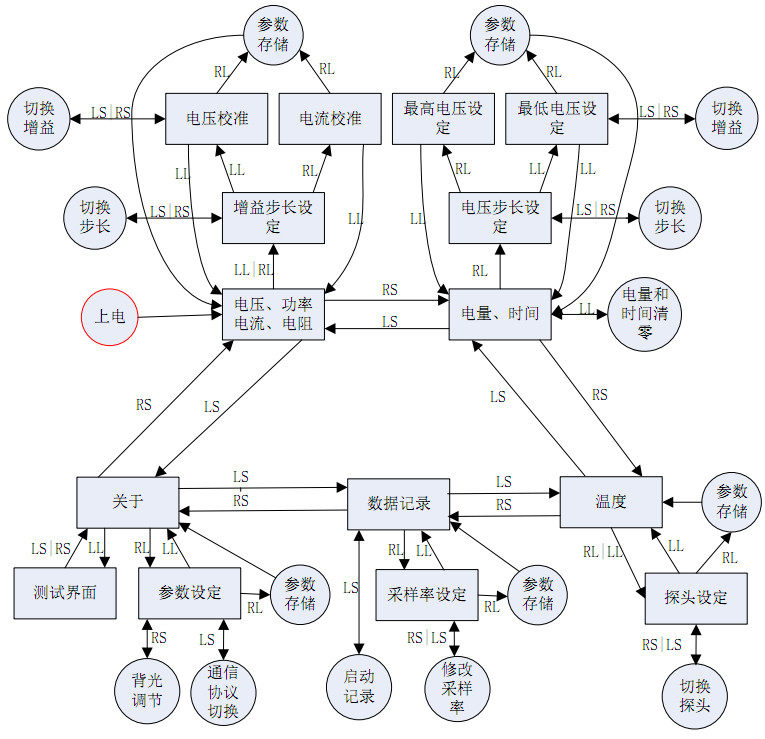

【彩屏版】用戶界面：
〔1602屏版〕用戶界面：
相關文件
升壓板充電測試視頻：
http://v.youku.com/v_show/id_XODExMzA1NjI0.html
http://v.youku.com/v_show/id_XODExMjgyNjgw.html
更多測試內容詳見作者博客：http://blog.sina.com.cn/xjtuecho
專案首頁
https://github.com/xjtuecho/UIMeter
https://gitee.com/xjtuecho/UIMeter
請將連結複製到瀏覽器網址列回車查看，或點擊"Clone or download"->"Download ZIP"打包下載整個倉庫。或使用以下命令clone整個倉庫。
git clone https://github.com/xjtuecho/UIMeter.git
不習慣github的使用者可以存取百度網盤上的倉庫鏡像。
連結:https://pan.baidu.com/s/1eRPWaGE 提取碼:8a7w
＊超級終端軟體下載： https://pan.baidu.com/s/1ukY4mcbz51Pea6P9XaFJbA
＊WifiLog無線記錄模組資料：https://pan.baidu.com/s/1VVgqaSDO1DBhmXP0jmAL4g
擷取碼: qi1i
〔彩色螢幕版使用者介面〕
