產品說明0

目前出貨實品如下↓

---

發貨清單:

• PWR-H5-ATX 電源板一塊
• ATX 24- 24PIN電源線一條,兩頭公頭，20PIN和24PIN主板通用
• ATX 8PIN 轉8PIN電源線一條,兩頭公頭，
• 大4P/SATA電源線一條,一個大4P頭,2個SATA頭
• 2P杜邦線一條

舊款↓

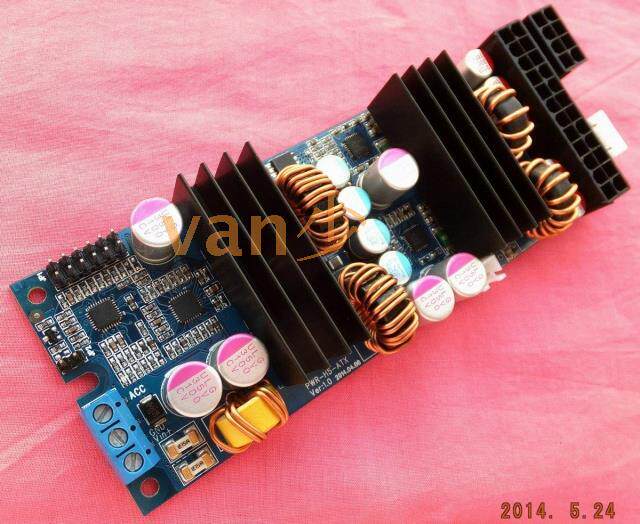

產品型號： PWR-H5-ATX

產品說明

PWR-H5-ATX 電源模塊是一款針對寬電源電壓設計的車載電腦ATX電源,在6～34V的輸入電壓範圍內，可以穩定的輸出12V、5V、3.3V、-12V、+5VSB等電壓，最大輸出功率350W，可供各種具有ATX電源接口的電腦主板使用。

PWR-H5-ATX 模塊採用8位MCU控制開關機延時和ATX上下電時序，嚴格按照INTEL的ATX電源標准設計。12V輸出採用美國Linear公司的LTC3780作為控制芯片，實現升降壓功能，在6～34V的電源電壓範圍內穩定的輸出12V。

PWR-H5-ATX 模塊具有ITPS 開關機延時功能，板載3 組跳線可以設定多種不同的工作模式和關機延時、斷電延時，支持電腦自動開關機。車輛打火(ACC 接通) 後5 秒電源才工作，有效避開發動機啟動的瞬態電壓和大負載對電瓶的損傷。車輛熄火(ACC 斷電) 後在一定時間內( 跳線設定的Off delay) 重新打火，電腦不會重啟或關機，避免意外熄火或短時間熄火的情況下電腦頻繁開關機。車輛熄火狀態下，超出跳線設定的關機延時(Off delay) 後，電源自動發送關機指令到主板，關閉電腦。在超出跳線設定的強制關斷時間(Off delay) 後，關閉5VSB 電源，模塊進入低功耗待機模式。在低功耗待機狀態下，待機電流小於5mA ，不用擔心用光汽車電池的電，導致車子打不了火。

發貨時已包含連接到主板和硬盤供電的線材，無需另外購買

應用範圍：

• 車載電腦
• 家用HTPC
• 工控電腦
• 採用12V蓄電池供電的家用PC
• 適合帶有獨立顯卡的大功率PC

產品特點

• 寬輸入電壓範圍：6～34V
• 智能ACC開關控制
• 智能蓄電池電壓監控
• 6個可選擇的延時工作模式
• 最大輸出功率350W(輸入12V，輸出12V)，連續輸出功率300W
• 轉換效率最高可達96％
• 上電軟啟動，確保上電過程中無過衝電壓
• 輸出短路保護，輸出端即使短路也不怕，電路會自動保護
• 輸入限流：30A(輸入保險絲)
• 輸入欠壓保護，輸入電壓低於6V時停止工作
• 特別針對車載環境設計了輸入浪湧吸收電路
• 採用4層PCB板、2OZ銅厚設計，電流通過能力和散熱能力是普通雙面PCB板的數倍。多層板的設計，讓電源有更好的EMI特性和抗干擾能力
• 進口日本固態電容濾波，低紋波、低發熱、耐高溫、超穩定，壽命是電解電容的數倍。特別是在極端車載高低溫的條件下使用時，更可凸顯固態電容的穩定性
• 進口日本低損耗鐵矽鋁磁環電感。
• 美國進口大電流、高速、低阻抗開關管
• 工業級的工作溫度範圍：－45～＋85℃
• 體積：150X51.2X23mm（長X寬X高）

規格

除另有說明外，工作條件為：輸入電壓14V,環境溫度25℃

輸出電壓	連續輸出電流	峰值輸出電流	紋波(Vp-p)	輸出電壓精度
5V	12A	15A	50mV	2%
3.3V	12A	15A	50mV	2%
12V	18A	20A	120mV	2%
-12V	0.1A	0.2A	150mV	10%
5VSB	1.5A	2A	50mV	2%



工作模式說明

1. ACC = OFF:電源不工作
2. ACC = ON:模塊等待5秒後打開5VSB電源輸出.再等待1秒鐘後,電源板發送開機指令到主板,主板開始工作,電腦自動開機.
3. ACC = OFF:模塊在延時數秒(由跳線設定的”關機延時”時間)後發送關機指令到主板,電腦執行關機程序,實現自動關機.再過數秒(由跳線設定的”強制關斷”時間)後模塊關閉5VSB輸出,模塊進入休眠狀態.在”強制關斷”這段時間裡,模塊將自動監測輸入(蓄電池)電壓,如果輸入(蓄電池)電壓低於11.2V,將立即關閉5VSB輸出,提前進入休眠狀態,防止將電池能量耗盡.

 ACC:即汽車的點火開關.點火後ACC=12V,熄火後ACC=0V.
 測試時可將ACC直接和輸入正極相連

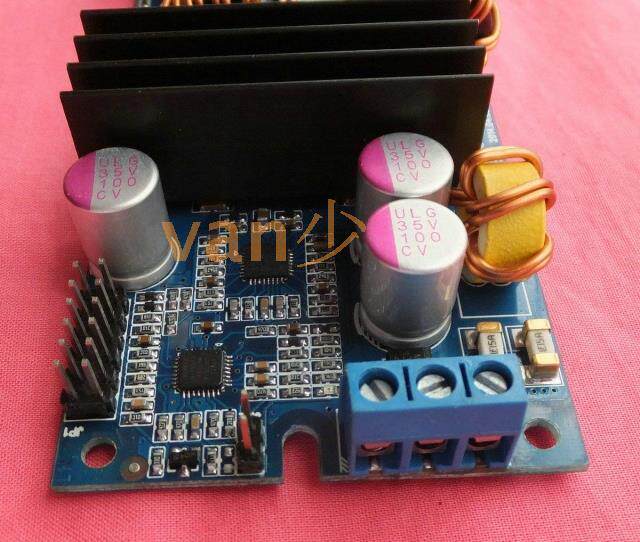

接線說明

   1：ACC(使能端),接高電平(3V-輸入電壓)工作，低電平(0-2.9V)不工作。一般接汽車上的ACC線，其它情況下(測試時)可接到輸入電源的正極。注意ACC不接電源不工作。

2：GND, 輸入負極

3：Vin+, 輸入正極

JP4：PWR_SW,開關機控制輸出，接到主板的PWR_SW。有極性，接反會導致不能自動開機。

JP3：保留

JP5：保留

JP1：REM（即功放靜音）輸出，啟動和關機時輸出低電平(0V)，正常工作時輸出高電平(12V)，可以接到外置功放的REM端，避免產生電腦開關機的噪聲

   JP2：關機延時設置跳線，如下表：

結構尺寸

配套線材：
1.主板24----20+4P，20/24P主板供電接口通用

2.CPU/顯卡8P轉雙8P魔術線，4+4P CPU供電接口，6+2顯卡供電接口

3.硬盤供電線，1個D口，2個SATA口

問與答
