【控制板+"圓環"型感溫線，環孔直徑4mm，線長40CM】12-48V 數位四線 PWM風扇溫控調速器 訊號10V 支援EC EBM 風扇可關停
╔╦╦╦╦╦╦╦╦╦╦《圓柱/圓環》╦╦╦╦╦╦╦╦╦╦
╠ TW24415 / 【控制板+"圓柱"型感溫線，線長1米】
╠ TW24416 / 【控制板+"圓環"型感溫線，環孔直徑4mm，線長40CM】
╚╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩╩
注意這款主要是設計給工業風機使用的 接口和常規機箱風機不一樣 直接關停僅支持帶有可信號關閉功能的風扇（調速線接地後風扇停轉）其他風機如果需要關閉只能通過外掛繼電器強制切斷風機電源才可以！
原廠新品，採用控制訊號10V的四線PWM風扇溫控調速器，
支援常見的EBM四線風扇，支援常規高壓EC風扇四線控制（10V PWM訊號）；
支援低溫關閉風扇（PWM關閉或擴充繼電器關閉風扇電源）；
寬電壓工作DC11-55V；關閉風扇（PWM關閉或擴充繼電器關閉風扇電源）；
基本參數：
電源電壓：DC11-55V（電路工作電壓）
工作電流：<0.1A
風扇電流：<5A（板上接插件承受能力，如需控制更高功率只需單獨走電源線即可）
PWM範圍：5-100或0 （% 正負0.3%） PWM
頻率：20KHz或2.5KHz （±2%10.（空載）
溫度測量範圍：-9.9-99.9℃
溫度測量誤差：0-50℃範圍內誤差低於1.2℃，其他範圍誤差低於2℃
電路板尺寸：70*40*14（長寬高mm）定位孔尺寸64*34mm 直徑3mm

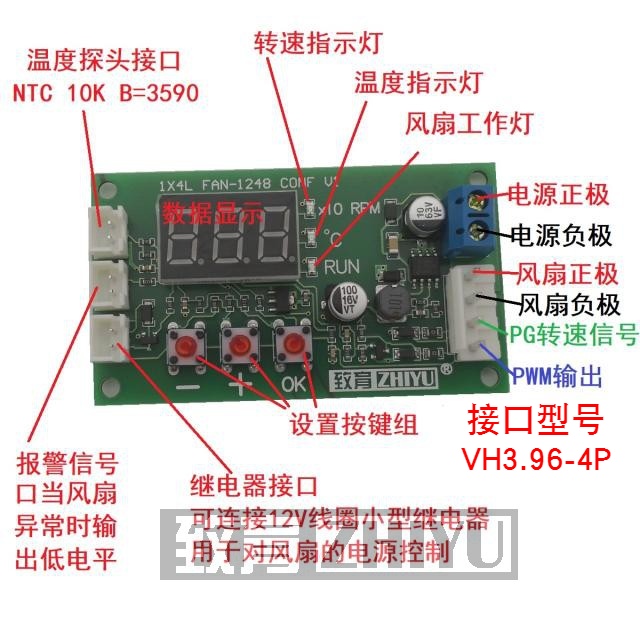

介面位置如下圖：
介面介紹：
電源介面（藍色螺絲端子）：主電源輸入接口，供電給控制板及風扇。
風扇介面（白色VH3.96-4P插座）：風扇輸出接口，線序請參考圖片。
溫度探頭介面：連接NTC探頭 參數10K B=3950 。
警報訊號口（WORK）：正常運轉時輸出高電平，風扇異常時輸出低電平。

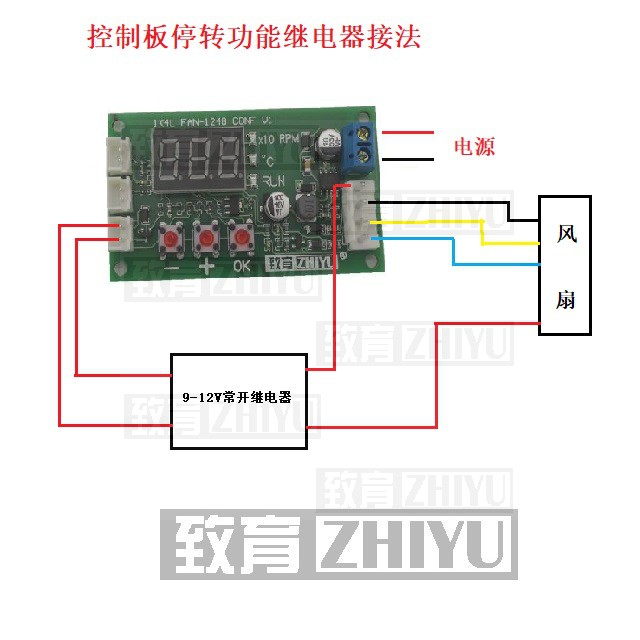

繼電器介面（RELAY）：擴充接口，驅動9V或12V繼電器，可用於控制風扇電源線
當風扇控制停止時，繼電器斷開。
按鍵說明：
“+”“-”按鍵：運轉狀態下切換顯示，參數設定時增減數值（長按連續增減）。
「OK」按鍵共有三種功能：
1.運轉狀態下短按進入固有輸出設置，即手動調速設置，範圍5-100（%），再次短按儲存並退出。
2.運轉狀態下長按進入溫度參數設定，進入後透過“+”“-”按鍵修改參數，短按“OK”按鍵切換設定項目，依序設定（*代表數字）加速溫度“L**”，全速溫度“H**”，關閉溫度“C**”，再次短按“OK”按鍵儲存並退出設定。
3.斷電狀態下，保持按住“OK”按鍵送電，進入功能設置，透過“+”“-”按鍵修改，短按“OK”按鍵切換設定項目，依序設定PWM輸出頻率20/2.5KHZ“F20/F2.5”，PWMOK輸出方向 正向/反向“P 1/P-1”，再次按壓退出輸出方向。
溫度參數詳細說明：
加速溫度「L**」：範圍（5-94）當溫度升高並超過這個溫度後，PWM輸出開始隨著溫度升高而增加。
全速溫度「H**」：範圍（10-99）當溫度升高或超過此溫度後，PWM始終輸出100%，風扇全速運轉。
關閉溫度「C**」：範圍（0-92）低溫關閉溫度，當設定此數值>0時，低溫關閉功能啟用，溫度低於此溫度後，關閉輸出（PWM訊號及擴展繼電器輸出同時關閉），處於關閉狀態時當溫度升高至超過加速溫度，風扇重新啟動並隨溫度變速；如果關閉溫度設定為0 溫度設定為超過加速溫度，風扇重新啟動並隨溫度變速；如果關閉溫度設定為0 溫度設定為0 電流連接功能。
注意：加速溫度與全速溫度前差不可低於5℃，關閉溫度與加速溫度之間差不可低於2℃，修改參數時若數值會打破以上溫差值，則程式會自動調整另外兩個參數。
顯示說明：
三位數碼管：顯示具體參數及數值。
LED「X10 RPM」：轉速單位燈此燈點亮數位管顯示為風扇轉速此數值為轉速除以10之後的數值，例如顯示256則實際風扇轉速為2560RPM（轉/分鐘）。
LED “℃”：溫度單位燈此燈點亮數位管顯示為目前探頭測得的溫度。
LED 「RUN」：風扇運轉指示燈風扇運轉時點亮風扇關閉時熄滅，注意這裡是控制狀態而非實際風扇情況，如果風扇故障，則在運轉時（RUN燈點亮時），警報信號口輸出低電平。
