產品說明0
12.3inch HDMI LCD，12.3寸高亮度電容觸控屏 1920×720 IPS顯示屏、鋼化玻璃面板、10點電容觸控、 178°全視角
600 cd/m² 亮度、HDMI 接口、10點電容觸控、 178°全視角、寬溫度
〔產品特點〕：
- 12.3寸IPS屏，1920×720高清分辨率，600cd/m²高亮度
- 10點電容式觸摸控制，全貼合鋼化玻璃面板，硬度達6H
- -20~70℃工作溫度範圍，設備應用環境更廣
- 配合Raspberry Pi使用時，支持Raspberry Pi OS / Ubuntu / Kali和Retropie
- 作為計算機顯示器使用時，支持Windows 11 / 10 / 8.1 / 8 / 7
- 搭配Tinker Board 2使用時，支持Android / Debian
- 搭配Jetson Nano使用時，支持Ubuntu
- 支持多國語言OSD菜單（可用於電源控制，調節亮度/對比度等）
- 帶3.5mm音頻和4PIN喇叭接口，支持HDMI音頻輸出
資料路徑：https://www.waveshare.net/wiki/12.3inch_HDMI_LCD
相關文件
搭配樹莓派使用
支持樹莓派的Raspberry Pi OS / Ubuntu / Kali 和Retropie系統。
- 1) 將壓縮文件下載到PC上，並解壓得到.img文件。
- 2) TF卡連接到PC，使用SDFormatter軟件格式化TF卡。
- 3) 打開Win32DiskImager軟件，選擇第1步準備的系統鏡像，點擊write燒寫系統鏡像。
- 4) 燒寫完成後，打開TF卡根目錄的config.txt文件，在config.txt最後加入以下代碼，保存並安全彈出TF卡，將TF卡插入樹莓派。
hdmi_group= 2 hdmi_mode= 87 hdmi_cvt 1920 720 60 6 0 0 0 hdmi_drive= 2
- 5) 將LCD通過銅柱與Raspberry Pi固定。此時顯示屏的5V和GND會通過頂針連接到樹莓派對應GPIO上，起供電作用。
- 6) 給LCD的Power接口接入12V電源，正常可以看到樹莓派指示燈亮起，LCD背光點亮，等待幾秒後即可正常進入系統畫面。

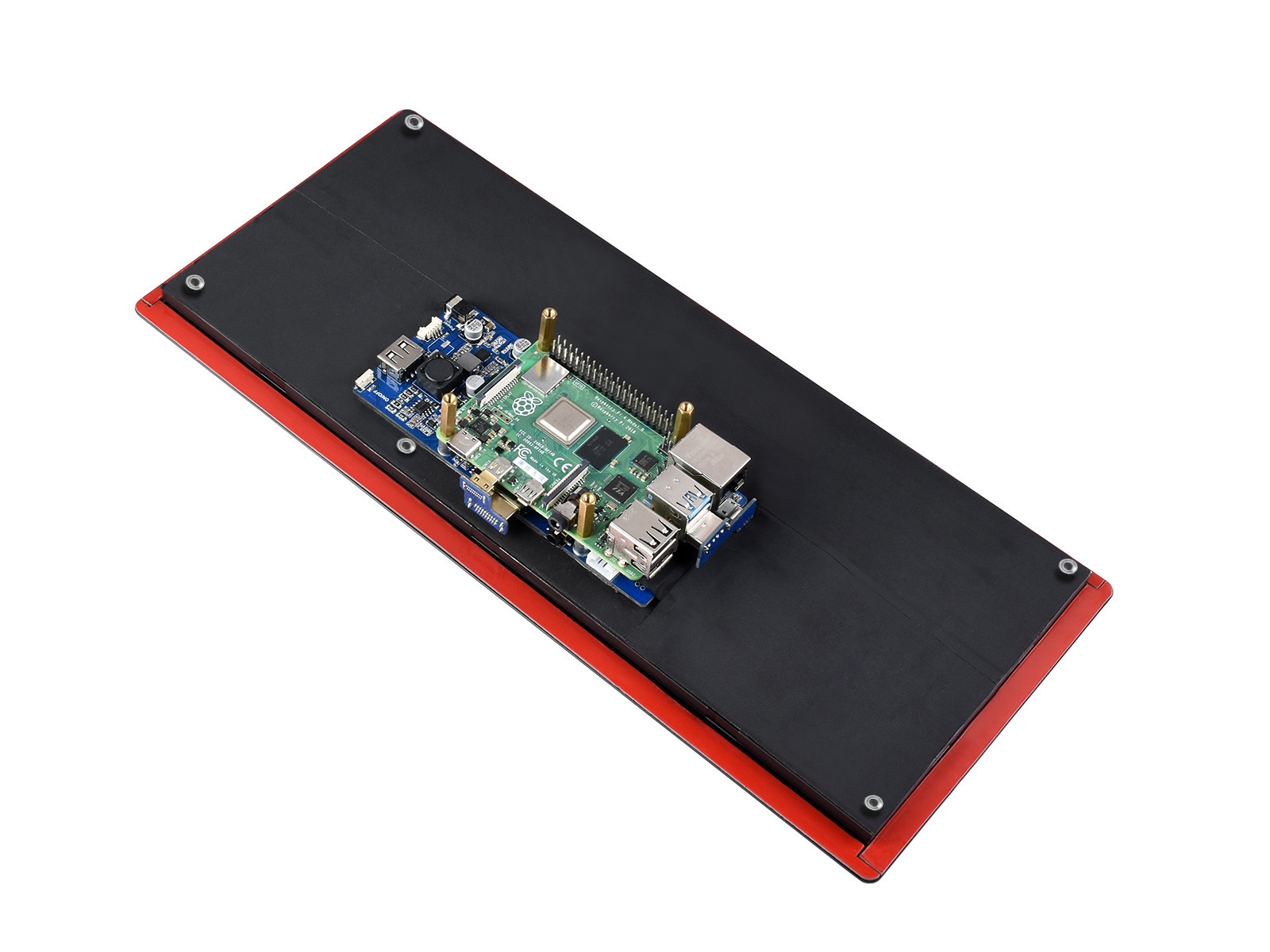

硬件連接如下圖：
搭配PC機使用
支持PC版Windows 11 / 10 / 8.1 / 8 / 7系統。使用方法：
- 1)給LCD的DC接口接入12V電源，正常可以看到LCD背光點亮。
- 2)將LCD的TOUCH接口連接到PC機的USB接口。稍等片刻，Windows會自動識別觸摸功能。
- 3)將LCD的HDMI接口連接到PC機的HDMI接口，等待幾秒後可以看到LCD正常顯示。
硬件連接如下圖：
注意：
- 1)當PC機同時連接多個顯示器時，觸摸效果默認作用在主屏上，如需指定觸摸到副屏，參見#Windows指定觸摸到副屏。
- 2)有些PC機不支持HDMI設備即插即用，一般重啟系統後可正常使用。
Windows指定觸控屏
以windows10系統為例：
- 1.進入系統的Windows設置，在搜索欄輸入並點擊" 校準筆和触控輸入的屏幕" （如下圖所示）
- 3.屏幕將會出現下圖的文字提示，請用手指點擊觸摸板，電腦將會識別其為觸控屏。
PS：假如屏幕為空白，請按“Enter”回車鍵，文字提示將會切換屏幕。（文字提示對應的屏幕，將作為觸控屏。）
搭配Tinker Board 2使用
- 1. 將LCD的Touch接口連接到Tinker Board 2的USB接口。
- 2. 將LCD的HDMI接口連接到Tinker Board 2的HDMI接口。
- 3. 給LCD的DC接口接入12V電源，正常可以看到LCD背光點亮。
- 4. 給Tinker Board 2上電，等待幾秒後即可正常進入系統畫面。
- 硬件連接如下圖：
