2.4寸 4線 SPI串口 TFT液晶顯示屏模塊 ILI9341 驅動 LCD觸摸屏 240*320
產品介紹：
2.4寸彩屏，支持16BIT RGB 65K色顯示，顯示色彩豐富
320X240高清分辨率，可選觸摸功能
採用SPI串行總線，只需幾個IO即可點亮顯示
帶SD卡槽方便擴展實驗
提供豐富的示例程序
軍工級工藝標準,長期穩定工作
提供底層驅動技術支持
產品參數：
| 名稱 | 參數 |
| 顯示顏色 | RGB 65K彩色 |
| SKU | 帶觸摸 |
| 無觸摸 |
| 尺寸 | 2.4(inch) |
| 類型 | TFT |
| 驅動芯片 | ILI9341 |
| 分辨率 | 320*240 (Pixel) |
| 模塊接口 | 4-wire SPI interface |
| 有效顯示區域(AA區) | 36.72x48.96(mm) |

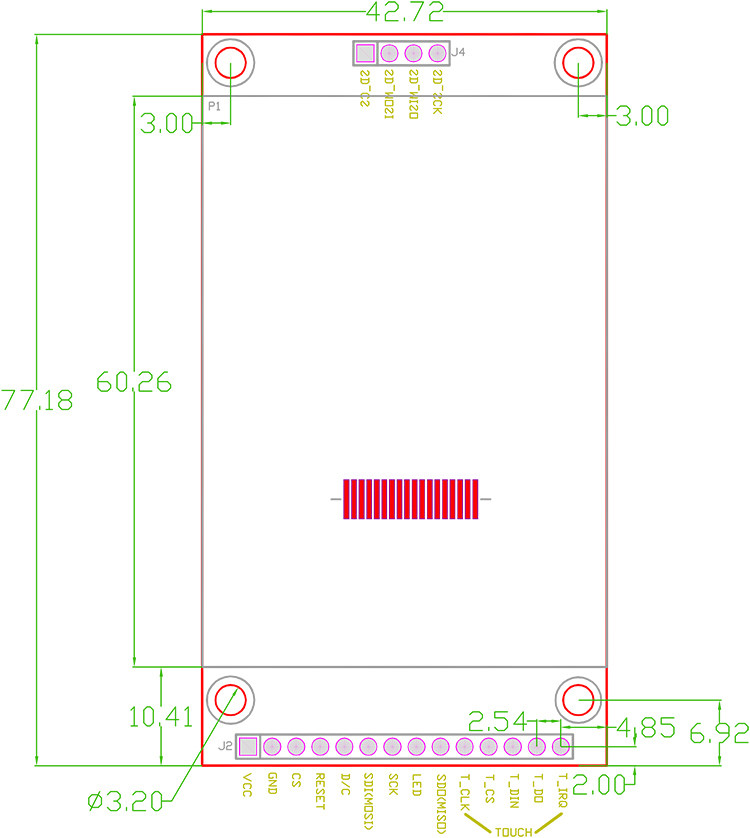

| 模塊PCB底板尺寸 | 77.18x42.72(mm) |
| 工作溫度 | -20℃~70℃ |
| 存儲溫度 | -30℃~80℃ |
| VCC電源電壓 | 3.3V~5V |
| 邏輯IO口電壓 | 3.3V(TTL) |
| 功耗 | 約為90mA |
| 產品重量 | 25(g) |
接口定義：
| 序號 | 引腳標號 | 說明 |
| 1 | VCC | 5V/3.3V電源輸入 |
| 2 | GND | 接地 |
| 3 | CS | 液晶屏片選信號，低電平使能 |
| 4 | RESET | 液晶屏復位信號，低電平復位 |
| 5 | DC/RS | 液晶屏寄存器/數據選擇信號，低電平：寄存器，高電平：數據 |
| 6 | SDI(MOSI) | SPI總線寫數據信號 |
| 7 | SCK | SPI總線時鐘信號 |
| 8 | LED | 背光控制，高電平點亮，如無需控制則接3.3V常亮 |
| 9 | SDO(MISO) | SPI總線讀數據信號，如無需讀取功能則可不接 |
| (以下為觸摸屏信號線接線，如無需觸摸或者模塊本身不帶觸摸功能，可不連接) |
| 10 | T_CLK | 觸摸SPI總線時鐘信號 |
| 11 | T_CS | 觸摸屏片選信號，低電平使能 |
| 12 | T_DIN | 觸摸SPI總線輸入 |
| 13 | T_DO | 觸摸SPI總線輸出 |
| 14 | T_IRQ | 觸摸屏中斷信號，檢測到觸摸時為低電平 |

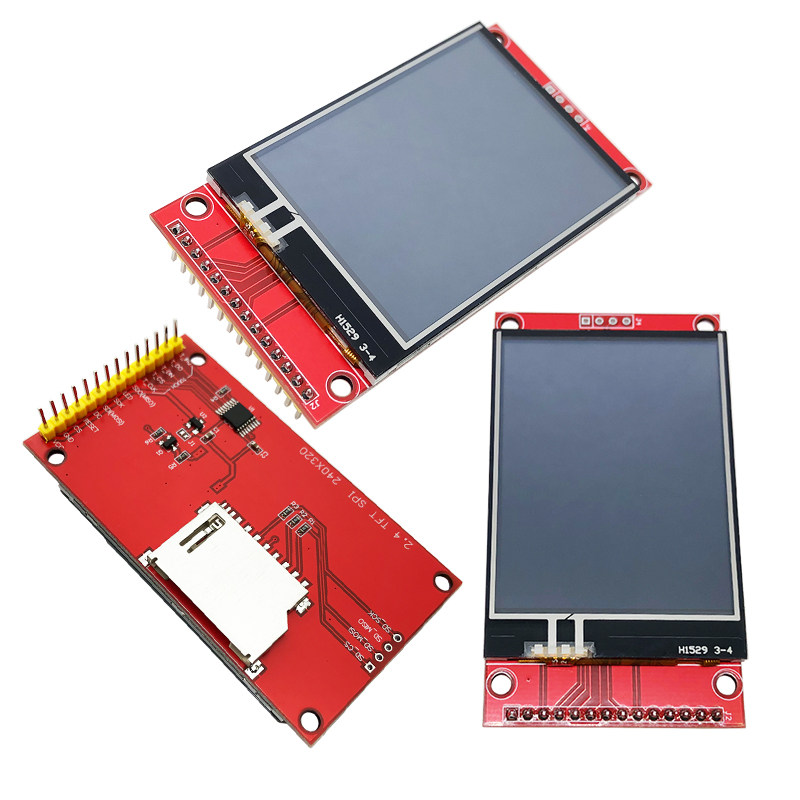

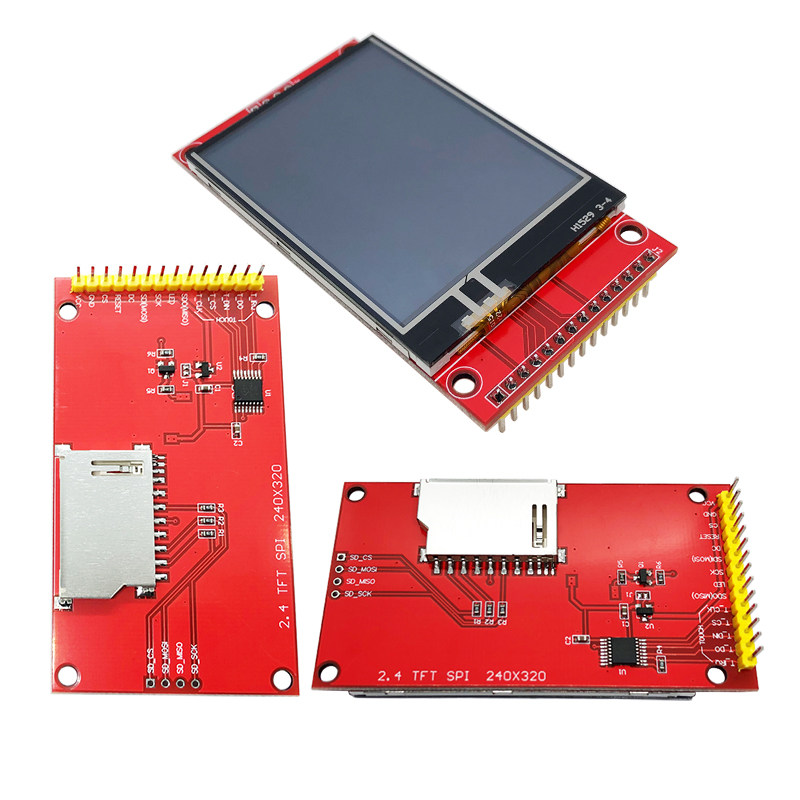

產品圖：
