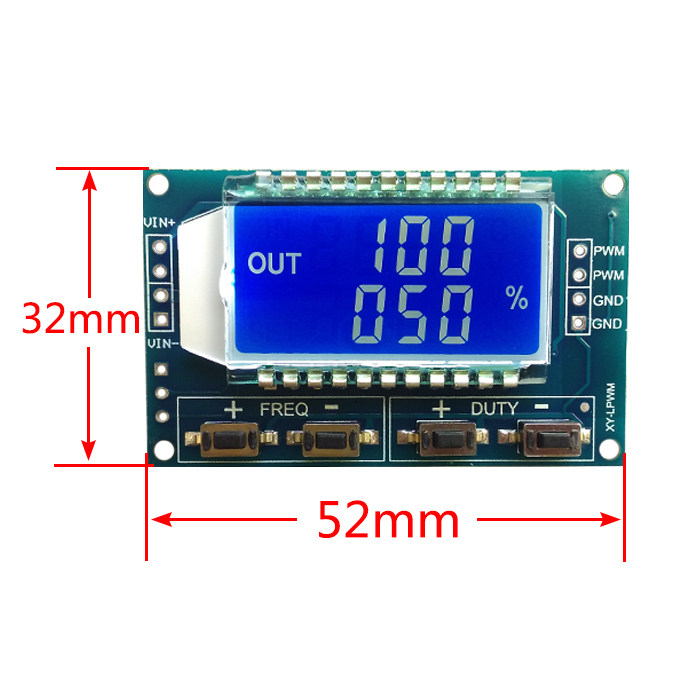

PWM 脈衝頻率 佔空比 可調模塊 方波矩形波 信號發生器 XY-LPWM
PWM脈衝頻率佔空比可調模塊方波矩形波信號發生器
模塊亮點：
1.LCD液晶顯示頻率和占空比，非常清晰， PWM輸出可以分別設置頻率和占空比；
2.頻率範圍寬，精度高；
3.可串口通信
一、模塊說明
PWM輸出，可以分別設置頻率、佔空比；
頻率分為四個範圍，自動切換：
1. XXX(無小數點) ：最小單位是1Hz ，取值範圍1Hz~999Hz ；
2. X.XX （小數點在百位）最小單位是0.01Khz ，取值範圍1.00Khz~9.99Khz ；
3. XX.X(小數點在十位)：最小單位是0.1Khz；取值範圍10.0KHz~99.9KHz
4. XXX (小數點在十位和百位) ：最小單位是1Khz ；取值範圍1KHz~150KHz
eg 頻率顯示 : 100 表示PWM輸出100Hz的脈衝；
1.01 表示PWM輸出1.01K的脈衝；
54.1 表示PWM輸出54.1KHz的脈衝；
1.2.4表示PWM輸出124KHz的脈衝；
佔空比取值範圍：0~100% ；
所有設置參數，掉電保存。
二、參數設置
模塊有4個獨立按鍵，用來設置頻率和占空比，支持短按（增加或減小一個單位）和長按（快速增加或減小），非常簡單，設置完參數自動保存，掉電不丟失。
三、模塊參數：
1.工作電壓：3.3~30V ；
2.頻率範圍：1Hz~150KHz ；
3.頻率精度：在每個範圍上的精度是2%左右；
4.信號負載能力：輸出電流可在5~30ma左右；
5.輸出幅度：PWM幅值與供電電壓相等；
6.環境溫度：-20~+70 ℃。
四、適用範圍：
1.用作方波信號發生器，產生方波信號供實驗開發使用；
2.用來產生控制電機驅動器的方波信號；
3.產生可調脈衝，供MCU使用；
4.產生可調脈衝，控制相關電路（PWM調光調速等應用）。
五、串口控制（單片機TTL電平通信）
通訊標準:9600 bps數據位 :8
停止位 :1
校驗位 :none
流控制 :none
1、設置PWM的頻率
“F101”:設置頻率為101 HZ (001~999)
“F1.05”:設置頻率為1.05 KHZ (1.00~9.99)
“F10.5”:設置頻率為10.5KHZ (10.0~99.9)
“F1.0.5”:設置頻率為105KHZ (1.0.0~1.5.0)
2、設置PWM的佔空比
“DXXX”:設置PWM的佔空比為XXX ；(001~100)
例如D050 ，設置PWM佔空比是50%
3、讀取設置參數
發送“ read ”字符串，讀取設置的參數。
設置成功返回：DOWN ；
設置失敗返回：FALL 。
