產品說明0
只適用於Raspbeerry Pi 4B
【產品描述】
*X873 V1.0是一款適用於Raspbeerry Pi 4B的NVMe M.2 SSD存儲擴展板,它為Raspberry pi 4提供了完整的存儲解決方案。僅與NVMe M.2 SSD兼容
*由於USB 3位置不同,因此X87不適合ROCK64和Raspberry Pi 3B + / 3B

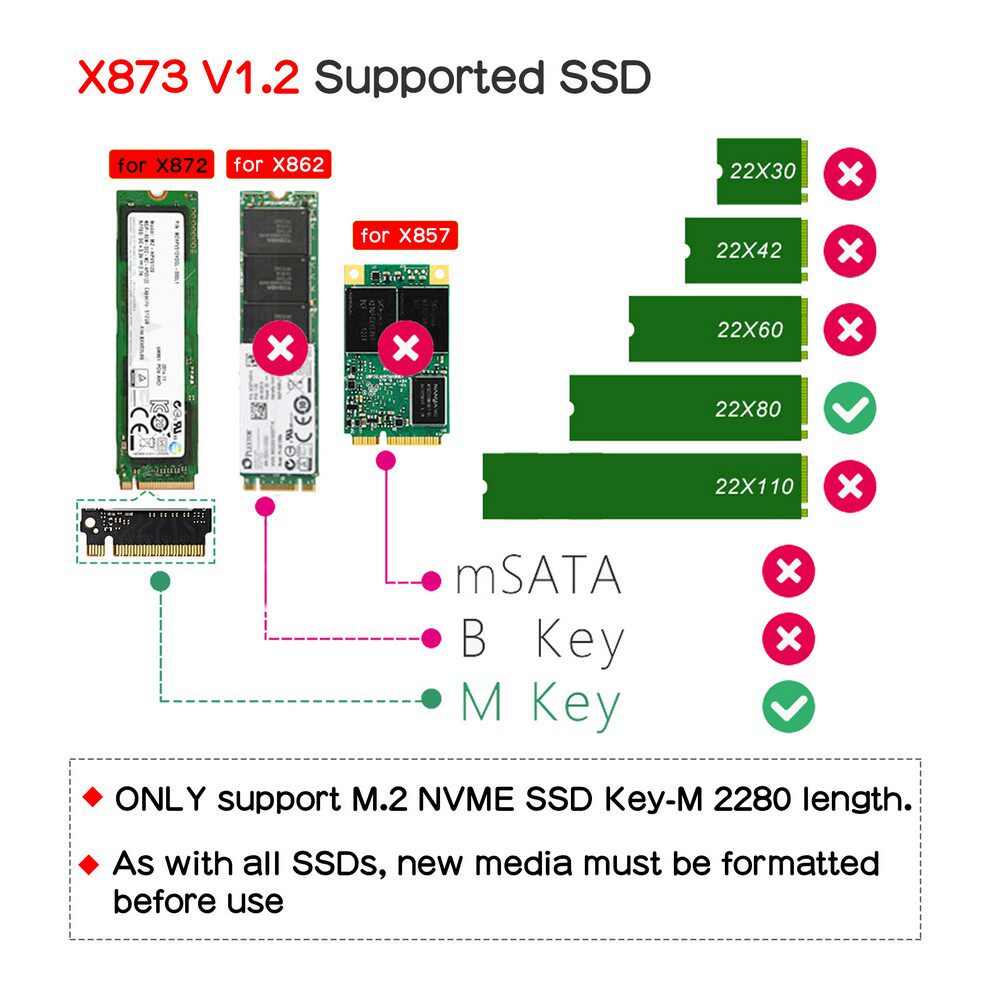

*由於客戶使用2280的SSD較多所以X873僅支持2280長度的SSD。
注意 - 與所有SSD一樣,新媒體必須在使用前進行格式化,請參考,raspberrypiwiki.com/index.php/Tutorial_Initalize_New_SSD
- SSD使用超高性能存儲介質,在負載下會熱運行
- 具有較低效率閃存介質的舊SSD驅動器的性能可能不如新驅動器
【發貨清單】
- 1 x X873 v1.2擴展板(不包括NVMe SSD)
- 1 x USB3.1跳線/連接器
- 1 x 螺絲包
【供電要求】
【如何使用】
請參考我們的wiki:raspberrypiwiki.com/X873
【特點】
- 僅適用於Raspberry Pi 4-M.2 NVMe SSD Shield的理想存儲解決方案
- 支持多達2TB M.2 NVMe SSD固態驅動器
- 允許從HDD / SSD引導操作系統,以便更快地打開應用程序,進行網絡服務和文件複製(請參閱常見問題解答1)
- USB3.1 Gen1 5Gb / s連接可在Raspberry Pi 4上提供即插即用功能
- 從PC或Mac進行超快速數據傳輸(USB3.1 Gen2 10Gb / s,Gen1 5Gb / s,USB2.0 480Mb / s)
- 集成USB 3.1 Gen2至PCIe Gen3x2 10Gb / s橋控制器
- 集成高效降壓轉換器,最大3.3V,最大3.5A,可為SSD供電
- 外部自供電或USB總線供電
- 板載DC 55x25插孔和XH2.54連接器,用於額外的SSD電源
- LED紅色指示燈指示電源狀態,藍色指示燈指示驅動器狀態
- 特製的USB3.1跳線,可與Raspberry Pi連接-無需佈線!
- 兼容X735 提供智能電源管理以及散熱功能
- 兼容X710 提供寬輸入電壓(6-36V)和智能電源管理功能
- 兼容X765 提供POE及寬電壓供電功能(POE,5V 5A)
- 兼容X725 提供智能電源管理,遠程電源開/喚醒,安全關機功能(18650 UPS,5.1V 8A,WOL)
【圖片展示】
相關文件
【FAQ】
Q1 。如果發現SSD無法識別怎麼辦?
答:1.請確認您使用的硬盤的接口與擴展擋板的插槽接口是一樣的。
2. 如果使用WiFi,請嘗試關閉WIFI進行測試。
3.請使用正確的M.2 NVME SSD(KEY-M)。(我們發現一些買家在X873上使用M.2 SATA SSD,這是錯誤的!!!)
5. 請測試並確保您的Raspberry Pi4 USB3端口正確。(我們得到的反饋是Pi 4 USB3端口很容易損壞)
Q2。為什麼重啟後會不識別?
答:請參考:https://mp.weixin.qq.com/s/e_DeF7aIgvxB31QSK3_V2A
Q3。它支持從SSD引導嗎?
Q4。如何從USB SSD或閃存驅動器引導Raspberry Pi 4
答:請參考:https://www.tomshardware.com/how-to/boot-raspberry-pi-4-usb
Q5:如何在Windows中初始化,分區和格式化全新的SSD
Q6:X873無法正常重啟。
答:500ms可能太短,無法進行USB端口電源重置,請參考:
【硬盤規格】
