產品說明0

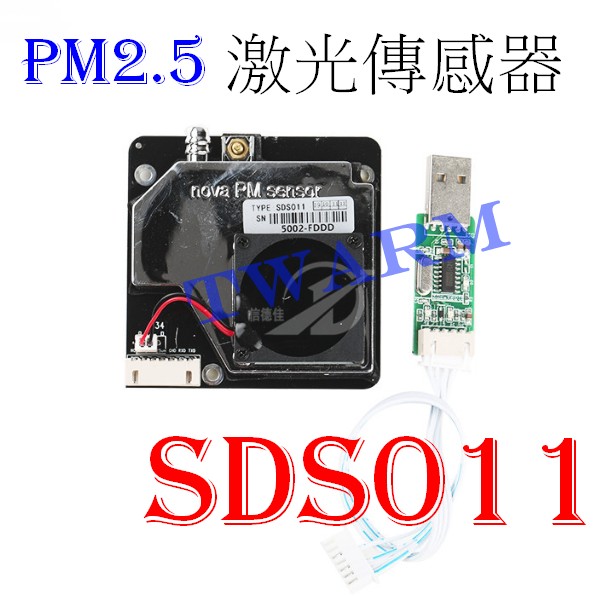

PM2.5 激光傳感器 SDS011 顆粒物傳感器 粉塵傳感器 數字輸出
本產品支持5V供電電壓，輸出信號TTL
是5V，高於此電壓，產品就會燒壞，
請謹記！
產品沒任何技術支持不懂用的請別購買
產品資料下載地址：
https://pan.baidu.com/s/1sjLfOmnyF4GeVoq1eN7_ew 提取碼t3b5
本產品使用激光散射原理，能夠得到空氣中0.3 ～ 10微米懸浮顆粒物濃度。
備註： 接口間距採用2.54間距，無特殊說明採用90度插針接口；

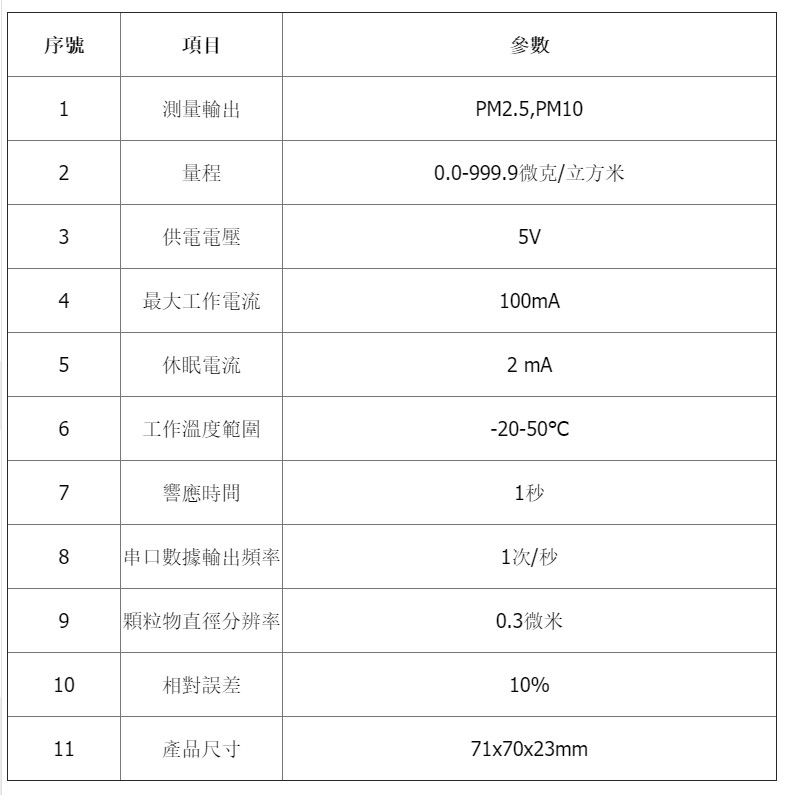

產品規格
產品尺寸：L*W*H=71*70*23mm
通訊協議：
串口通訊協議：9600?8N1。(速率9600,? 數據位8，校驗位無，停止位1)?
串口上報通訊週期：1+0.5 秒?
數據幀（10 字節）：報文頭+指令號+數據(6 字節)+校驗和+報文尾字節序號名稱備註
0 報文頭AA
1 指令號C0
2 數據1 PM2.5低字節
3 數據2 PM2.5高字節
4 數據3 PM10低字節
5 數據4 PM10高字節
6 數據5 0(保留)
7 數據6 0(保留)
8 校驗和校驗和
9 報文尾AB
校驗和：數據1到數據6的字節加和。
PM2.5數據內容：PM2.5(ug/m3) = ((PM2.5 高字節*256) + PM2.5 低字節)/10
PM10數據內容：PM10(ug/m3) = ((PM10高字節*256) + PM10 低字節)/10
1.先安裝USB 轉TTL 的驅動軟件;
2.USB 轉TTL 串口線，接上PM2.5 傳感器，插上電腦;
3.通電後，打開串口調試助手軟件，串口選擇USB轉TTL串口線使用的串口，波特率使用9600。（串口調試助手下載地址： http://www.gu- wen.com/Product/260.html ）
4.接收後的數據如下
5.這裡隨機選了一組數據進行計算，如上圖紅色框裡的數據： AA C0 C1 04 89 09 00 00 57 AB
具體含義：
AA----報文頭
C0----指令號，客戶開發產品時，看到接收到有CO，即表示是由PM2.5傳感器輸出的信號
C1----PM2.5低字節
04----PM2.5高字節
89----PM10低字
09----PM10高字節
00----保留位，暫未用，可以用做傳感器的ID（在多台傳感器同時使用時，以便於區分）
00----保留位，暫未用，可以用做傳感器的ID（在多台傳感器同時使用時，以便於區分）
57----校驗和，即C1+04+89+09+00+00=157（即0X0157）省略高字節，保留低字節
AB----報文尾
因為輸出的是16進制數據，請轉換成10進制數進行計算。
PM2.5值的計算:C1 04
低字節 C1: 12*16+1=193
高字節 04: 0*16+4=4
((PM2.5 高字節*256) + PM2.5 低字節)/10
（4*256+193）/10=121.7ug/m3
PM10值的計算:89 09
低字節 89: 8*16+9=137
高字節 09: 0*16+9=9
((PM10高字節*256) + PM10 低字節)/10
(9*256+137)/10=244.1ug/m3
校驗和：57 C1+04+89+09+00+00
