產品說明1
樹莓派Raspberry Pi4B 配件：X735 V2.5風扇擴展板，電源管理和溫控風扇 帶安全關機 最大5V8A輸出
樹莓派4 X735電源管理和溫控風扇擴展板帶安全關機最大5V8A輸出
Raspberry Pi 4B/3B+/3B X735 V2.1 Safe Shutdown Power Management & Auto Cooling Expansion Board
影片：https://youtu.be/I1nnjh9HvGI
＊重要＊
為什麼要升級X735?
一切都是為了樹莓派4的到來！
因為X735 V2.0增加了一個type-c端口，所以它不適合X850 V4.0金屬外殼。

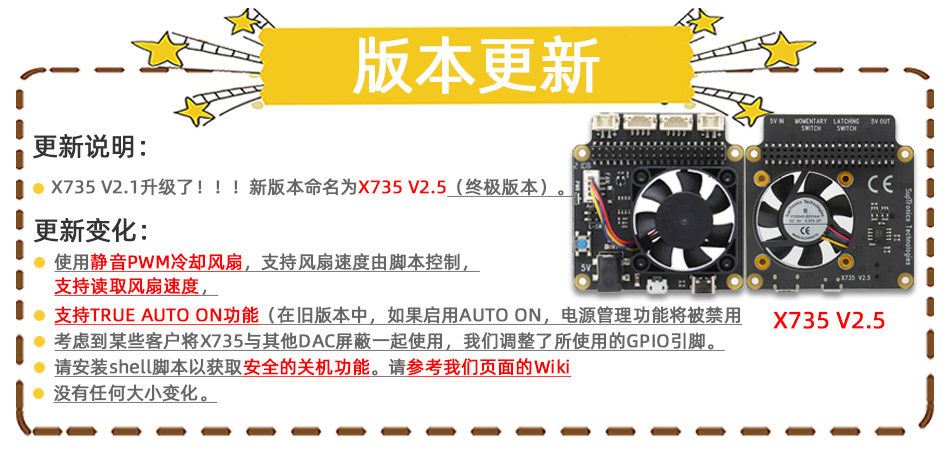

【更新說明】

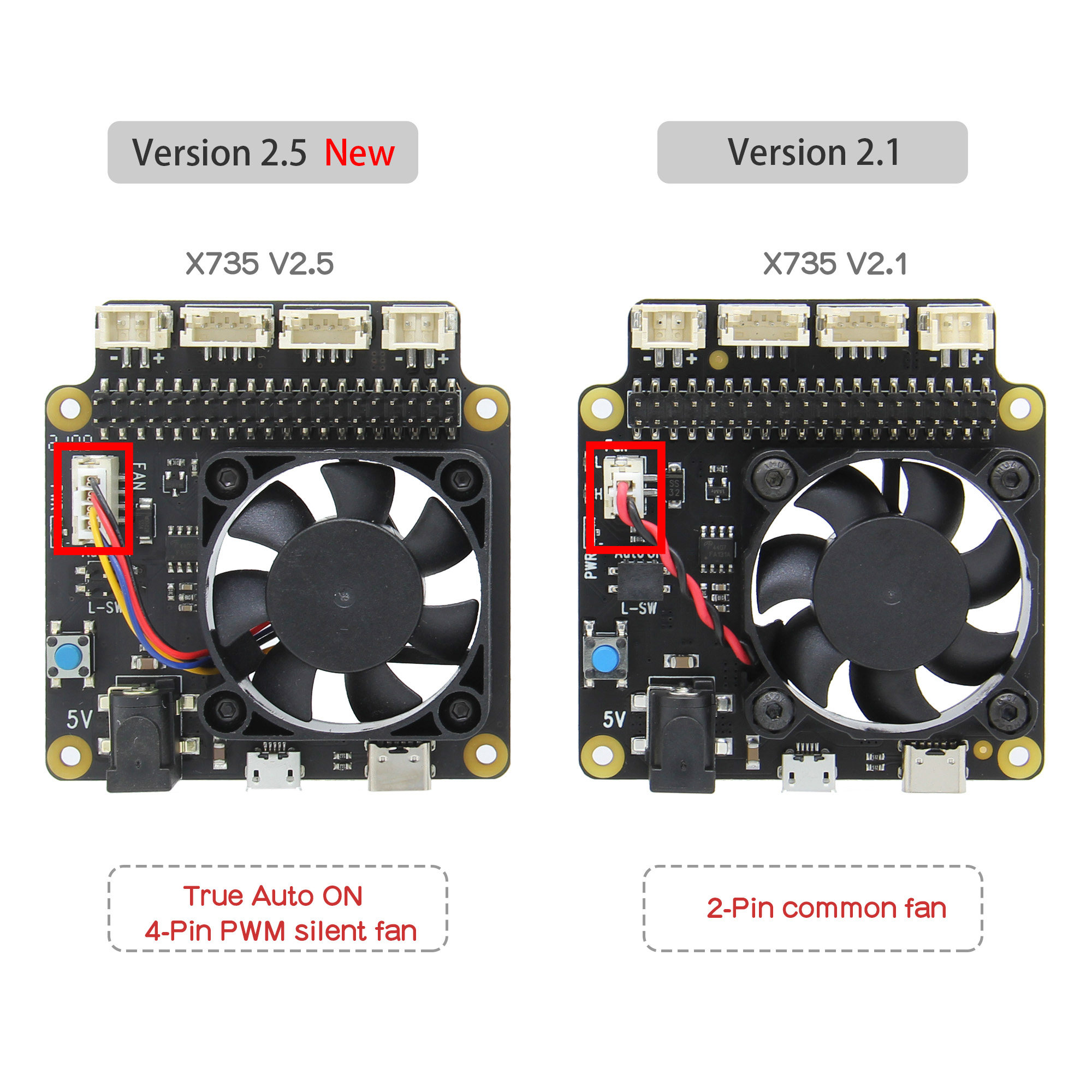

X735共有4個版本，V1.0，V2.0，V2.1，V2.5(V2.5是最新的版本)：
版本2.1（於2019年10月30日更新）：僅將跳線FAN_HS更改為AUTO ON功能; 因為我們發現“自動開啟”功能對用戶更有用。
版本2.0（於2019年7月30日更新）：針對樹莓派pi 4模型B的特殊更新。支持Raspberry Pi當前所有帶40pin GPIO引腳的主板（包括pi 4 / 3B + / 3B / 2B / B +）。
添加TYPE C電源端口，並用L-SW跳帽替換了“選擇按鈕”，同時添加“FAN_HS”跳帽支持開滿速度的風量輸出。X735 V2.0具有更高的性能同時更易操作。
版本1.0 ：（於6月24日發布）：專為樹莓派3B + / 3B / 2B / B +設計
【產品描述】X735升級到V2.0

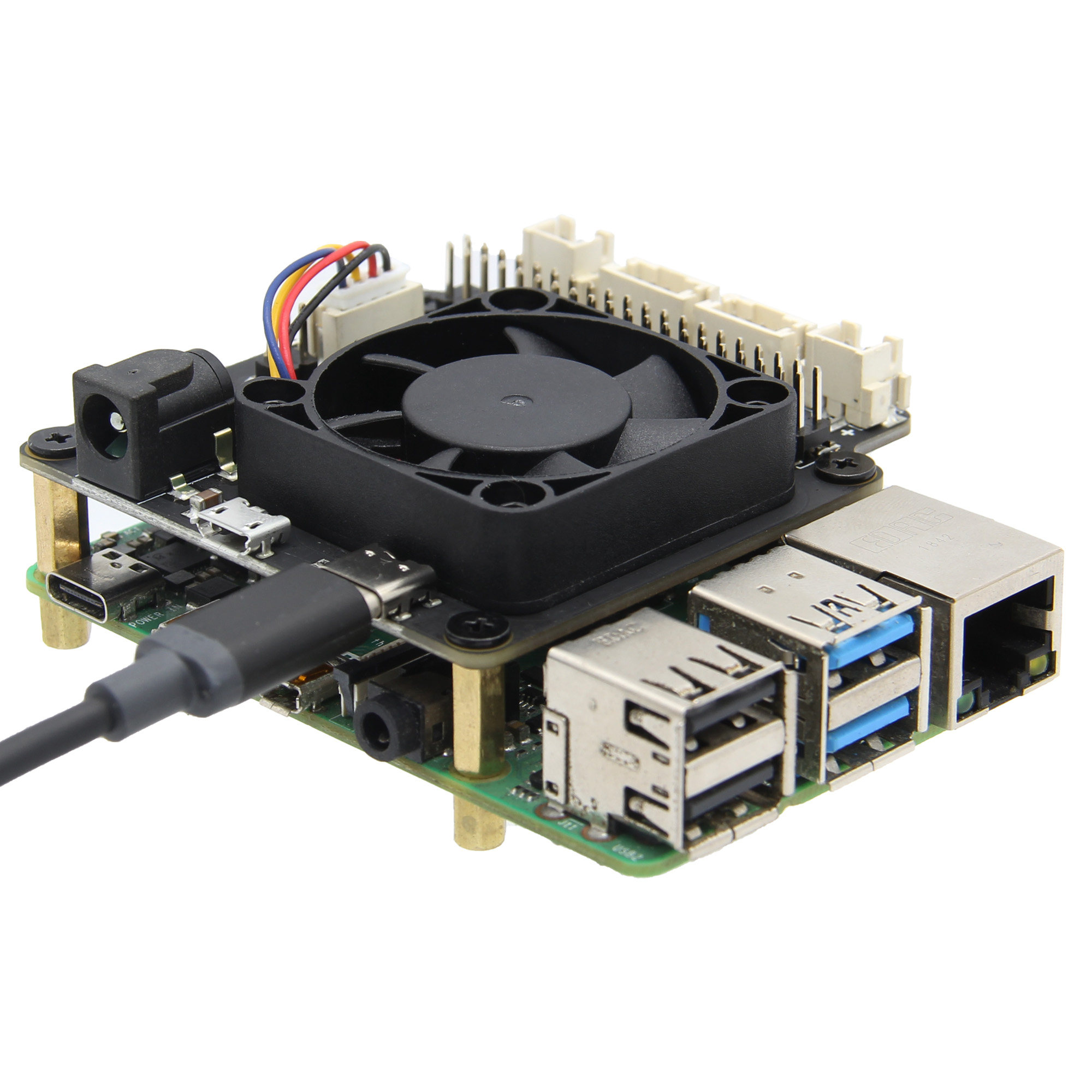

X735是一款多功能擴展板，適用於Raspberry Pi當前所有帶40pin GPIO引腳的主板（包括pi 4 / 3B + / 3B / 2B / B +）。
它通過軟件提供智能安全的電源管理，安全關機和完全斷電，自動溫控風扇，可在極端條件下使用樹莓派，包括極高溫度環境。X735還保留了40針插頭，可與其他樹莓派配件板堆疊，以增強應用。
X735帶有板載開關，同時預留兩種4PIN電源開關（復位開關和自鎖開關）端口，你可以連接額外的電源開關來安全地控制電源的開關/斷電，不要通過樹莓派的Micro-USB插座為樹莓派供電。
【電源要求】要求 5.1Vdc +/-5%，2.5~4A）
X735支持三種電源供電方式：
- 供電方式一：DC 5525端口，提供高達4A電流
- 供電方式二：Micro-USB插座
- 供電方式三：Type C插座
- XH2.54 2Pin線，這是一種靈活的電源供電方式。
【注意】
- 當使用自鎖開關時，不支持通過軟件完全斷電
- 不要通過樹莓派4Type C口或者是Micro-USB插座為樹莓派供電
【適用於】樹莓派4B/3B+/3B/2B/B+
【操作系統】Raspbian Stretch
【如何使用】請參考我們的wiki： http://www.raspberrypiwiki.com/index.php/X735
【發貨清單】
1 x X735擴展板（不包括樹莓派主板，須自備或者本店購買）
1 x 2Pin線
2 x 跳線帽
1 x 螺絲包
【特點】
智能和安全的電源管理：
- 配備復位按鈕和自鎖開關，便於電源控制
- 按下板載復位按鈕打開
- 按下板載復位按鈕並按住1~2秒重新啟動
- 按下板載復位按鈕並按住3~7秒以實現安全關機
- 按下板載復位按鈕並保持> 8秒以上強制關機
- 通過軟件支持安全關機和完全斷電
- 板載開關，方便選擇自鎖或複位電源控制開關
- 按下鎖定電源開關一次，然後再次打開以實現安全關閉
- 板載LED顯示電源狀態，重啟和關機狀態
- 板載PH2.0連接器允許使用外部自鎖開關或複位開關
- 通過40針接頭為樹莓派供電- 無需額外線
- 允許通過DC插孔或Micro-USB插口或XH2.54連接器輸入電源
- 允許通過XH2.54插座和/或40針插頭輸出電源
雙行程溫控冷卻風扇：
- 自動控制風扇進行冷卻/靜音操作
- 電路板溫度≤34C - 風扇低速運行
- 電路板溫度≥34C - 風扇以中速運行
- 電路板溫度≥45C - 風扇全速運轉
- 板載LED顯示風扇運行低和高的狀態
- 冷卻風扇無需驅動器和額外設置
用於附加板的預留40針可堆疊接頭：
- 使用40針頭的所有當前型號的樹莓派
- 用於電源輸入的板載微型USB插座- 無需更換電源適配器
- 完全兼容我們的產品X825，X857，X835，X828，X872，X820，X850，X860，X870，X822，X852提供智能和安全的電源管理；
兼容於：
- X820 V3.0 2.5英寸SATA HDD / SSD存儲板
- X822 V1.0雙2.5英寸SATA HDD / SSD存儲板
- X825 2.5英寸SATA HDD / SSD擴展板
- X828可堆疊2.5英寸SATA HDD / SSD擴展板
- X835 3.5 英寸SATA硬盤擴展板
- X850 V3.0 / X850 V3.1 mSATA SSD存儲板
- X852 V1.1雙mSATA SSD存儲板
- X855 mSATA SSD擴展板
- X857 mSATA SSD 擴展板
- X860 V1.2 M.2 NGFF SATA SSD存儲板
- X870 V1.3 M.2 NVMe SSD存儲板
(舊版本說明)
>> 安裝說明 << (舊版本說明)
相關文件
【FAQ】

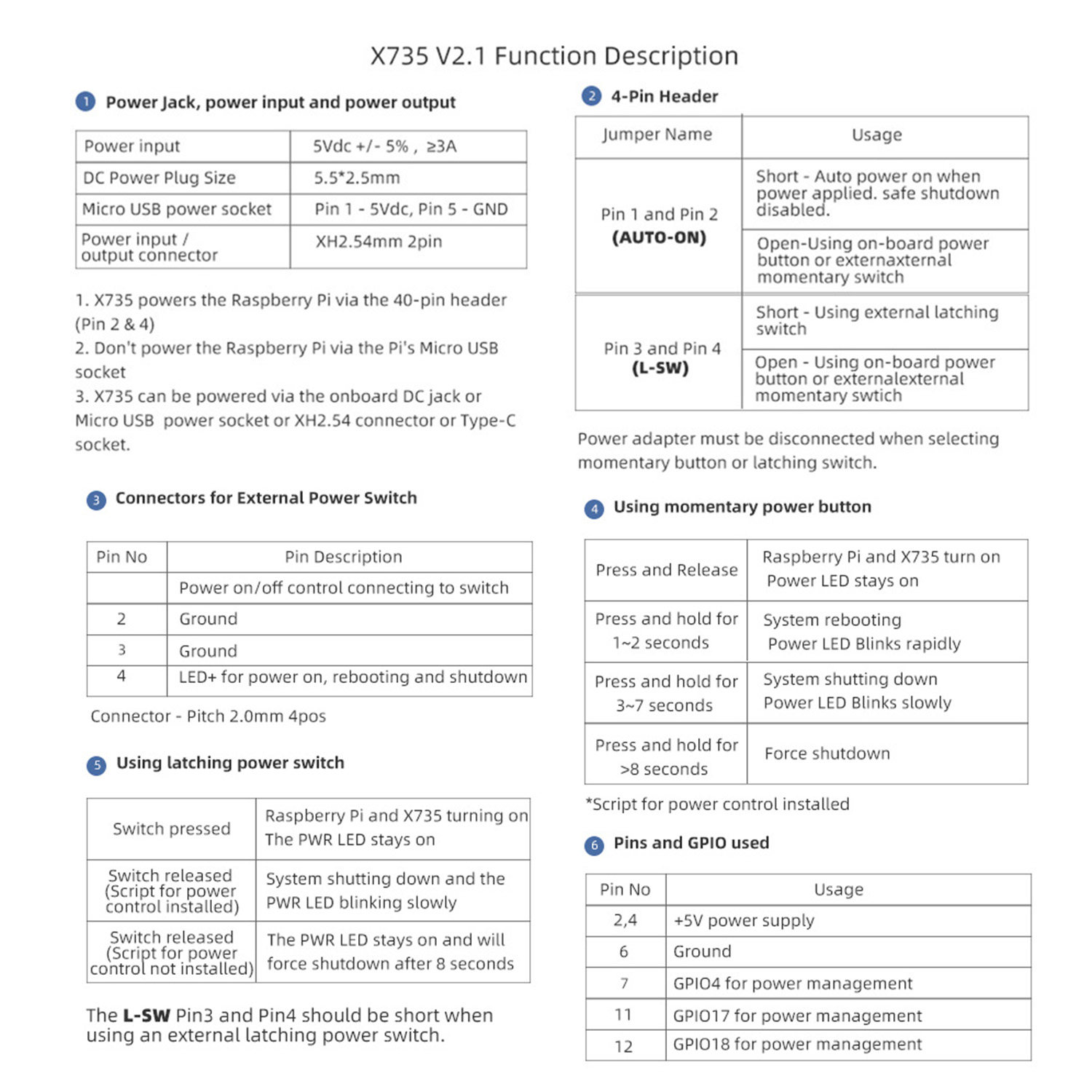

Q.如何在X735 V2.1版本板上使用自動開機跳線和自鎖開關跳線？
有兩個跳線：X735板上的自動開機跳線和自鎖開關跳線。
短路-通電後自動開機
打開-按下電源按鈕時打開電源
短路-使用外部自鎖開關
打開-使用板載電源按鈕或外部外部復位開關
- 1.當將X735 V2.1與X825配套使用，我們在X825金屬外殼中配備了復位開關，無需將兩個跳線帽都短路。
- 2.由於自動開機功能使用自鎖開關，如果需要使用自動開機功能，請將外部自鎖開關連接到X735板上或使用板上的X735電源按鈕。
Q2. X735腳本中使用了哪些GPIO？
答：GPIO4，GPIO17和GPIO18用於電源管理。其餘的GPIO引腳可供使用。
Q3.如果將x820 XH2.54 5v連接到X735的IN，然後將電源連接到x820，該怎麼辦？安全關機會起作用嗎？
答：不建議這樣做，因為X820不能通過X735控制電源，也不能實現安全關機。您需要通過X735 5V IN DC端口供電
Q4. x735電源板可以與rock64板一起使用嗎？40針連接器與rock64 40針連接器兼容嗎？
答：實際上，我們沒有測試基於ROCK64的X735，並且在編寫安全的關機Shell腳本時也沒有考慮ROCK64板，因此我們認為X735與ROCK64不兼容。另外，Raspberry Pi的ROCK64的PIN定義也不同。因此，不建議在ROCK64上使用X735板。
Q5. PWR開關的引腳排列是什麼？
Q6. X725 / X750支持與X735一起使用嗎？
Q7. X735安全關機是否需要安裝腳本？
答：是的，安全關機腳本請參考：raspberrypiwiki.com/X735#Document
＞X735板＋瞬時開關（另購）＜
＞X735板＋閉鎖開關（另購）＜
＞X735板＋X820（另購）＜
＞X735板＋X820（另購）＋外殼＜
