描述

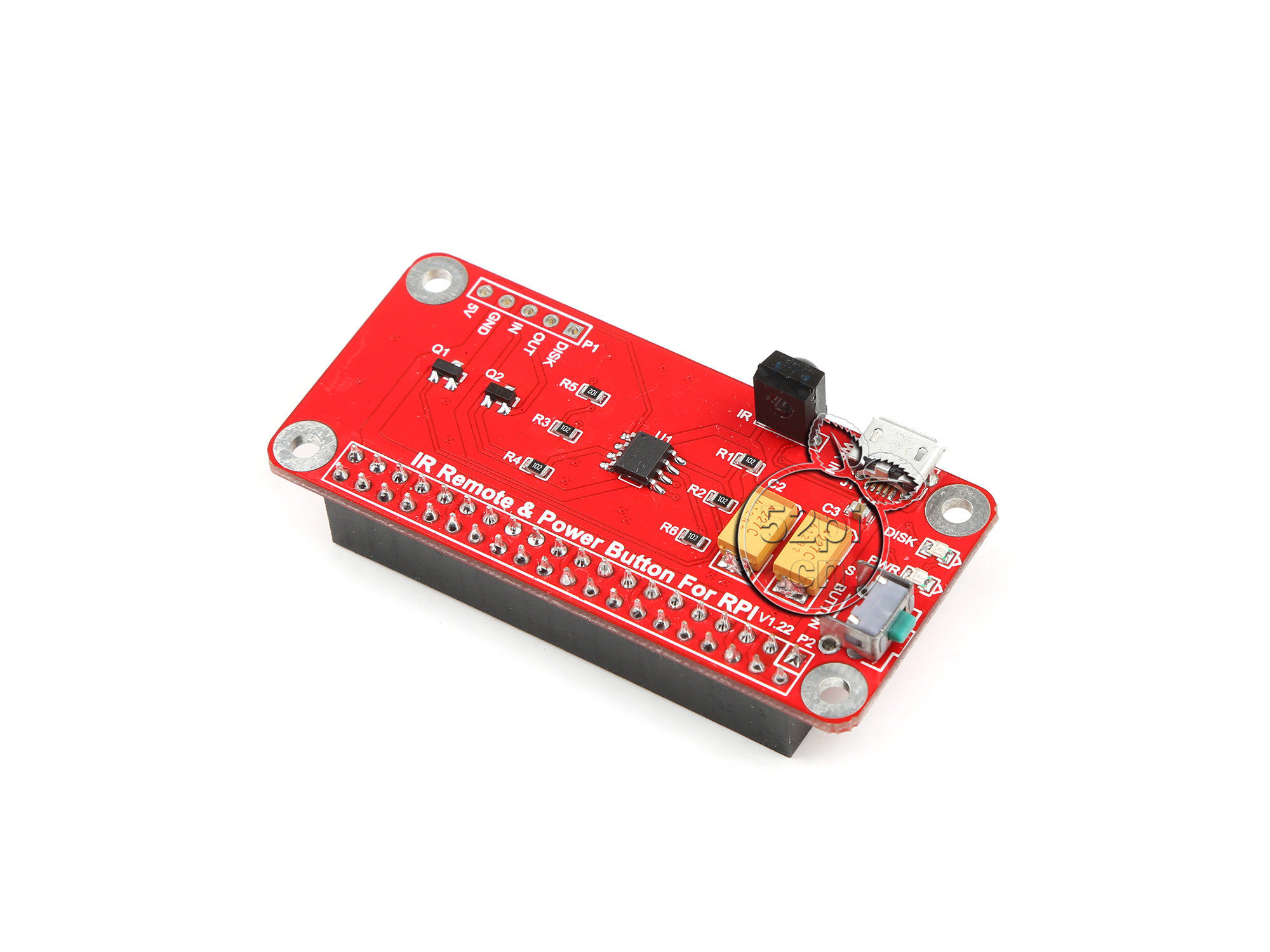

玩兒樹莓派的朋友或多或少都有這樣的經歷，就是樹莓派不像其他的單片機，隨時斷電重啟都沒有問題，樹莓派本身要運行在一個Raspbian 的Linux 系統上，如果長時間不正常的關機將會導致文件系統的損壞從而導致系統崩潰，所以需要一種能夠幫助我們實現正常關機的產品，這款電源控制板就可以實現一鍵關機，其原理是採用了一款單片機對用戶的請求進行監聽，當用戶需要關機的時候，對系統提供一個正常關機的指令，從而保護系統不受意外斷電關機的影響，另外，這個電源控制板集成了IR 紅外一鍵開關機的功能，使您能夠像遙控電視機一樣遙控你的樹莓派，可以應用在不同的場合。例如：安裝了KODI 系統作為家庭媒體中心，網絡收音機，音樂播放器等等的DIY 應用中都可以用到電源控制板。
電源控制板特性:
· 當按下板載的開關鍵後自動檢測系統關機狀態並進行斷電及加電操作
· 等待樹莓派系統完成關閉後才執行斷電操作，更加安全
· IR 遠程一鍵控制啟動及關閉，非常適合Maker的DIY項目
· LED 燈標識開關機狀態，狀態清晰可見
· 即插即用，配置簡單
|
參數
|
值
|
|
長x寬x高
|
65mm x 30 mm x 20mm
|
|
重量
|
22.72g
|

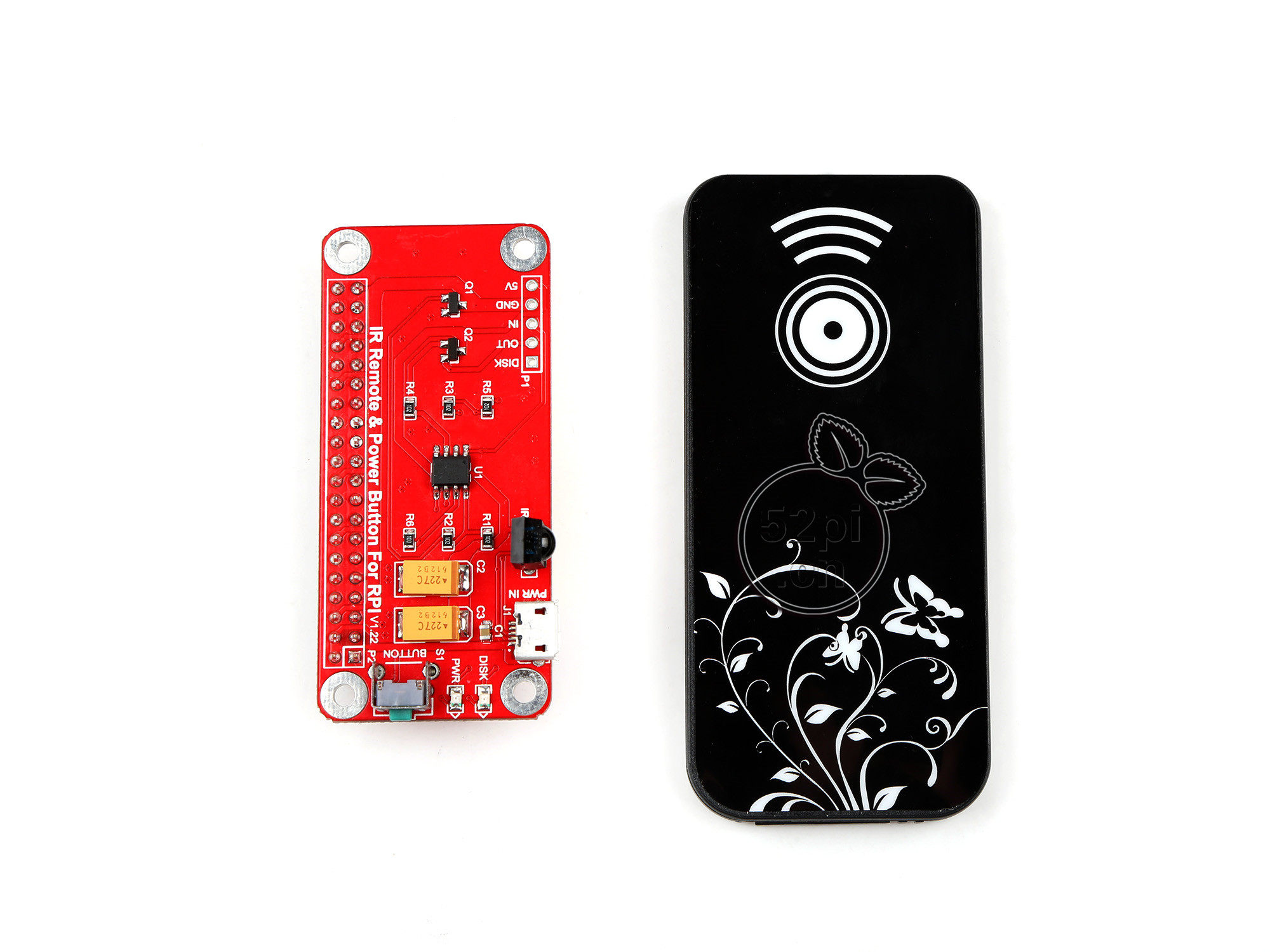

· Power Button For RPi Module x1
· IR 遙控器( 不含鈕扣電池) x1
下表是板載功能引腳與樹莓派GPIO 引腳的對應關係圖，其中標出了BCM 規格的引腳編號及樹莓派物理引腳的編號之間的對應關係：
|
功能
|
BCM
|
RPi
|
|
Disk Status
磁盤狀態
|
21
|
Pin 40
|
|
Shut Down
關機
|
24
|
Pin 18
|
|
PWR Status
電源狀態
|
26
|
Pin 37
|
|
GND
接地
|
N/A
|
Pin 6/9/14/20/25/30/34/39
|
|
5V
電源
|
5V
|
Pin 2/4
|
注意: 請確保外接您的樹莓派（RaspberryPi ）的電源能夠提供足量5V/2.5A 的電源，否則可能工作不正常！！！
請直接將電源控制板接駁在樹莓派的GPIO 接口上，如下圖所示，並將外接的電源（5v/2.5A ）接入電源板的MircoUSB 接口即可。
· 1. 將TF 卡從樹莓派上取下，並通過讀卡器接入PC機或者筆記本電腦。
· 2. 編輯boot 分區中的config.txt 文件，如果是linux 系統請直接編輯/boot/config.txt 文件，並確保config.txt文件中包含如下三行參數，保存退出。
device_tree=bcm2710-rpi-3-b.dtb
dtoverlay=power-off,gpiopin=26
dtoverlay=pi3-act-led,gpio=21
· 3. 將TF 卡插回樹莓派並啟動樹莓派，登錄後打開一個終端，輸入如下命令進行配置:
$sudo apt-get install -y wiringPi
$cd ~
$git clone #https://github.com/yoyojacky/powerbuttom.git
$cd ~/powerbuttom
$sudo mv ~/powerbuttom/gpioshutdown /etc/init.d/
$sudo chmod +x /etc/init.d/gpioshutdown
$sudo vim.tiny /etc/rc.local
在/etc/rc.local 的exit 0 這行之前加入兩行內容：
gpio mode 25 out
gpio write 25 1
· 4. 重新啟動樹莓派，此時，電源控制板已經設置完成，可以正常使用了！
