TPA3116 PBTL數字功放板（無藍牙版本），100W 立體聲 D類功放 藍牙5.0 功放板 無衝擊
【參數】：
- 供電電壓： 10-26VDC
- 電源電流：推薦10A，或者以上
- 輸出功率： 100W X 2 （@21V ，4R）
該板採用兩個TPA3116功放芯片的PBTL典型電路設計，加入防止開關機衝擊電路，可以達到開關機不會造成揚聲器衝擊。採用單電源供電帶防反接,很方便可以使用通用的適配器與開關電源，或者普通線性變壓器加上整流濾板為其供電。阻容器件大部分採用標準化貼片工藝，簡單穩定。為藍牙音頻接收模塊設計專門接口，內置5V穩壓電路，可輕鬆DIY藍牙音箱。輸出功率為100W X 2 （@21V）,該板可接4歐、6歐、8歐的喇叭。

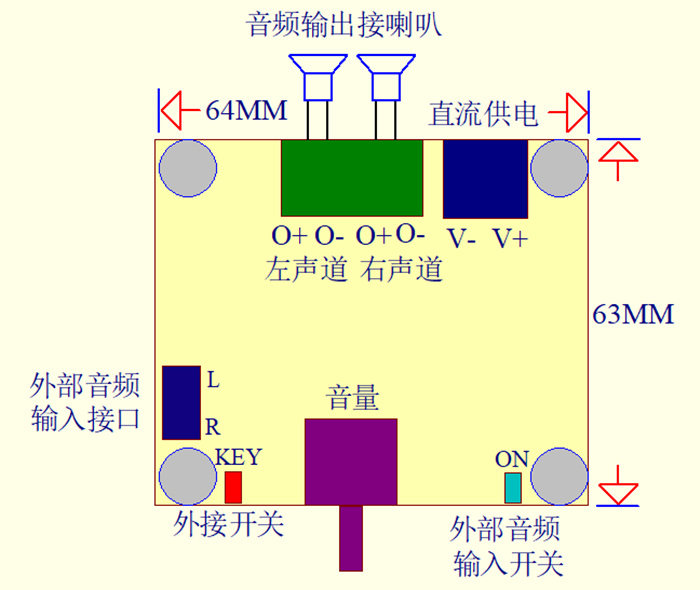

【電路端口圖：】：
【接口說明】：

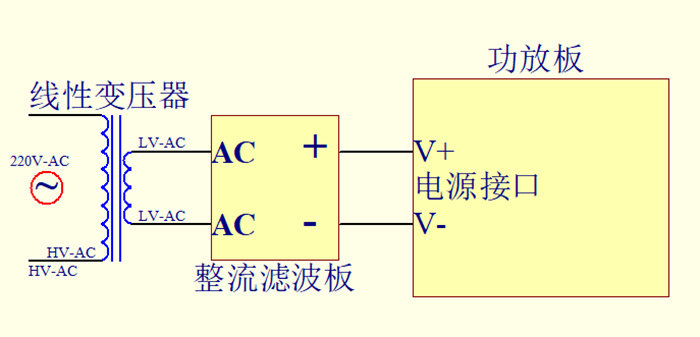

1、直流接線端子：直流電壓10-26VDC，電流：推薦10A，或者以上，單電源供電帶防反接,很方便可以使用通用的適配器與開關電源，建議普通線性變壓器加上整流濾板為其供電。
2、音頻輸出端子：可音箱或者喇叭，阻抗4歐、6歐、8歐，推薦功率在50W-150W。
3、外部音頻輸入接口：當選擇沒有藍牙模塊版本，或者帶藍牙模塊版本，外部音頻可由此端口輸入，分為L左聲道，R右聲道，GND公共端。
4、外部音頻輸入開關：當選擇沒有藍牙模塊版本，則需要把這兩焊盤短路在一起，開啟外部音頻輸入。

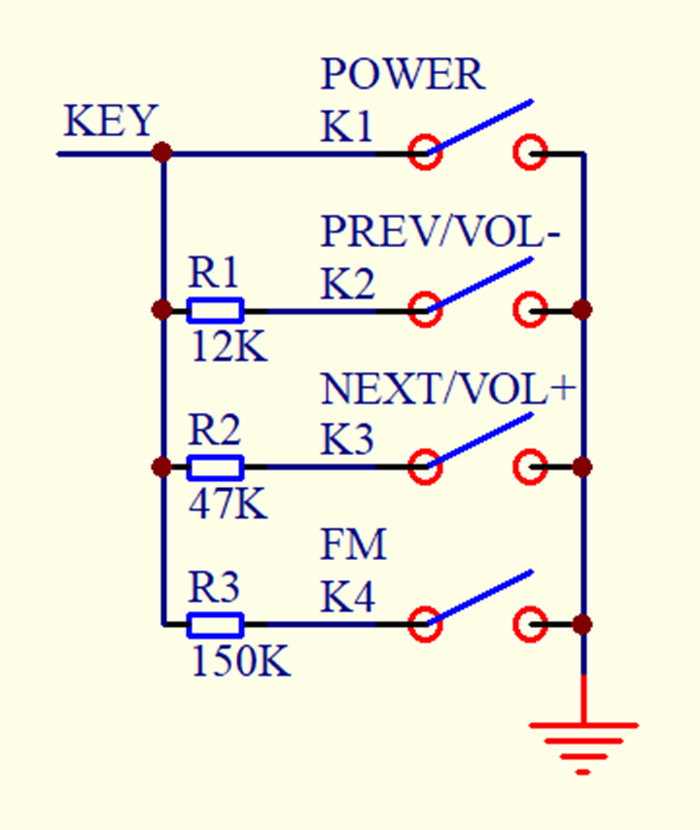

5、外接開關：帶藍牙模塊版本，可以由手機控制，或者增加外部四個按鍵實現外部控制，按鍵圖如下
