產品說明0



本轉換器最大亮點：

I2C/SMBUS與UART(TTL串口）同時有效，一個轉換器相當於兩個設備同時在線！

這樣就可以邊查看串口打印信息，邊通過I2C/SMBUS調試系統，配置芯片參數了。

而且即插即用，不需要安裝驅動；

本轉換器支持1.2V到5V的所有電平，不再頭疼信號電平不匹配的問題！

==================================================

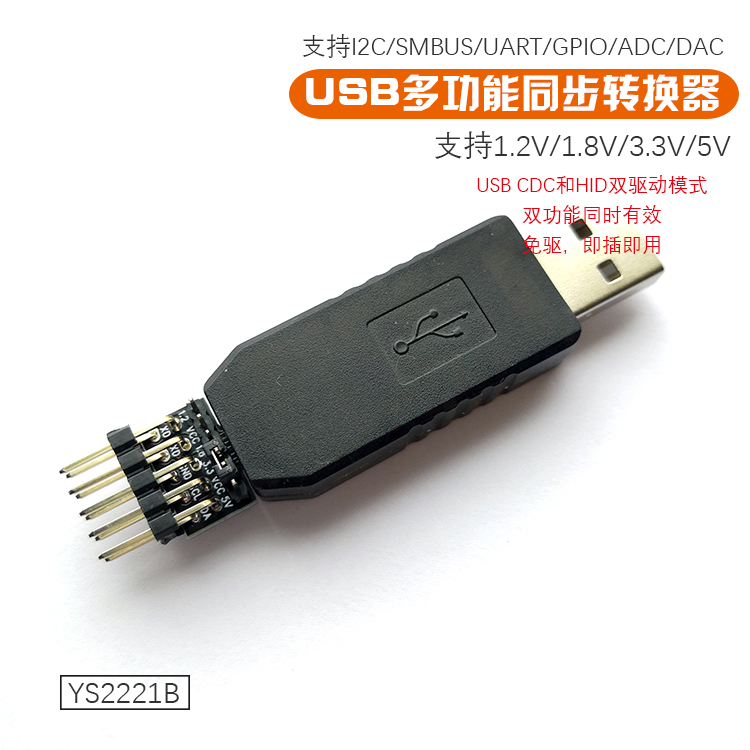

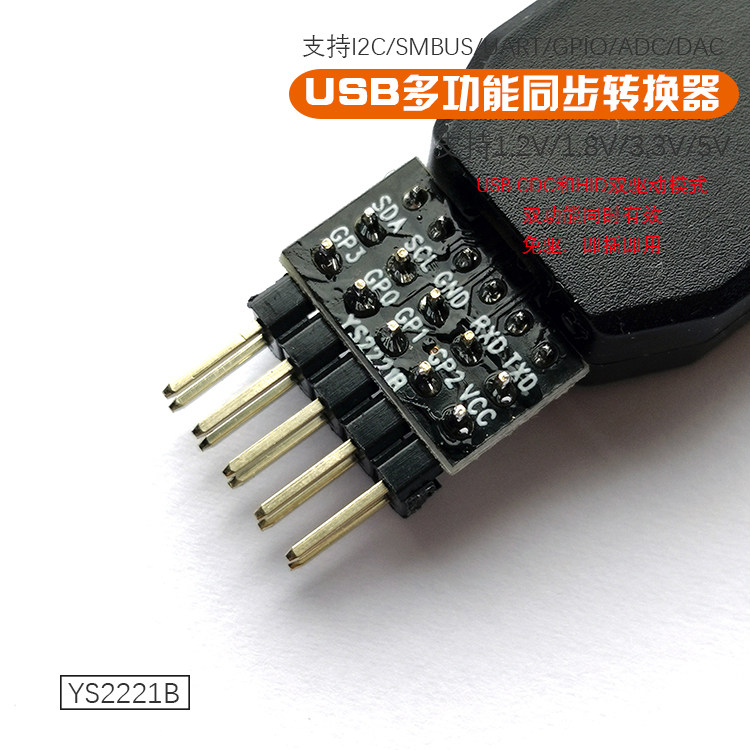

USB多功能同步轉換器
型號：YS2221B
內置原裝進口Macrochip的轉換芯片MCP2221A
支持USB轉I2C/SMBUS/UART/GPIO/ADC/DAC/IOC/CLOCK

套裝說明：
單轉換器：適配器x 1

支持USB2.0全速（12Mb/s）
USB CDC和HID雙驅動模式，支持USB to UART和USB to I2C/SMBUS功能同時有效
採用CDC模式驅動USB to UART
採用HID模式驅動USB to I2C/SMBUS及相關控制和配置
    支持總線設備地址掃描
支持4個GPIO，可配置為不同特殊功能
    支持ADC輸入，採集模擬信號
    支持DAC輸出，完成數模轉換
    支持IOC中斷功能，信號有變化的時候，發生中斷
    支持CLOCK時鐘輸出，可配置多種輸出頻率
可配置VID PID字符描述
全狀態指示燈：
    UART接收發送指示燈，發送紅燈閃爍，接收亮綠燈閃爍
    I2C/SMBUS指示燈，藍色指示燈閃爍
    紅色電源指示燈
USB to UART
    採用CDC模式，即插即用，顯示COM口設備
    波特率支持範圍：300 - 460800 bps
USB to I2C Master
    採用HID模式，即插即用
    64字節緩衝器
    支持最高至400KHz時鐘速率
    支持7bit, 10bit設備地址
    支持讀寫塊最大長度至65535字節
USB to SMBus Master
    支持所有SMBus傳輸
    支持最高至400KHz時鐘速率
GPIO
    支持4個GPIO
    所有GPIO可通過軟件配置為其它特殊功能
        GP1,GP2,GP3可配置為ADC輸入，採集模擬信號
        GP2,GP3可配置為DAC輸出，完成數模轉換
        GP1可配置為IOC中斷功能，信號有變化的時候，發生中斷
        GP1可配置為CLOCK時鐘輸出，可配置多種輸出頻率
支持多平台系統
    Windows （XP SP3以上所有版本）
    LINUX（所有支持CDC和HID類協議的版本）
    Mac OS（10.7以上所有版本）

軟件：
下載地址：

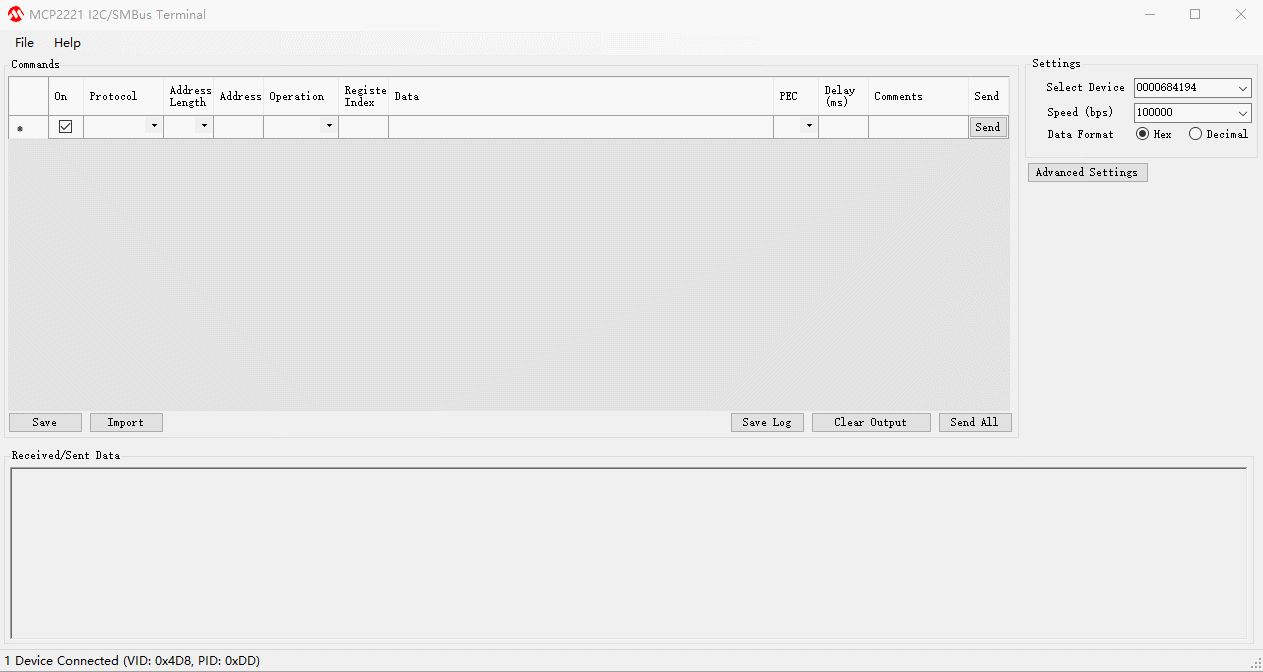

MCP2221 I2C/SMBus Terminal (v2.0)
http://ww1.microchip.com/downloads/en/DeviceDoc/MCP2221Terminal.zip

軟件使用說明書：https://pan.baidu.com/s/1HClgqdhWaiRxcDVuFXWmwQ

軟件界面演示動畫：https://pan.baidu.com/s/1AltRH-O0aQjQg2SY_AzgdQ

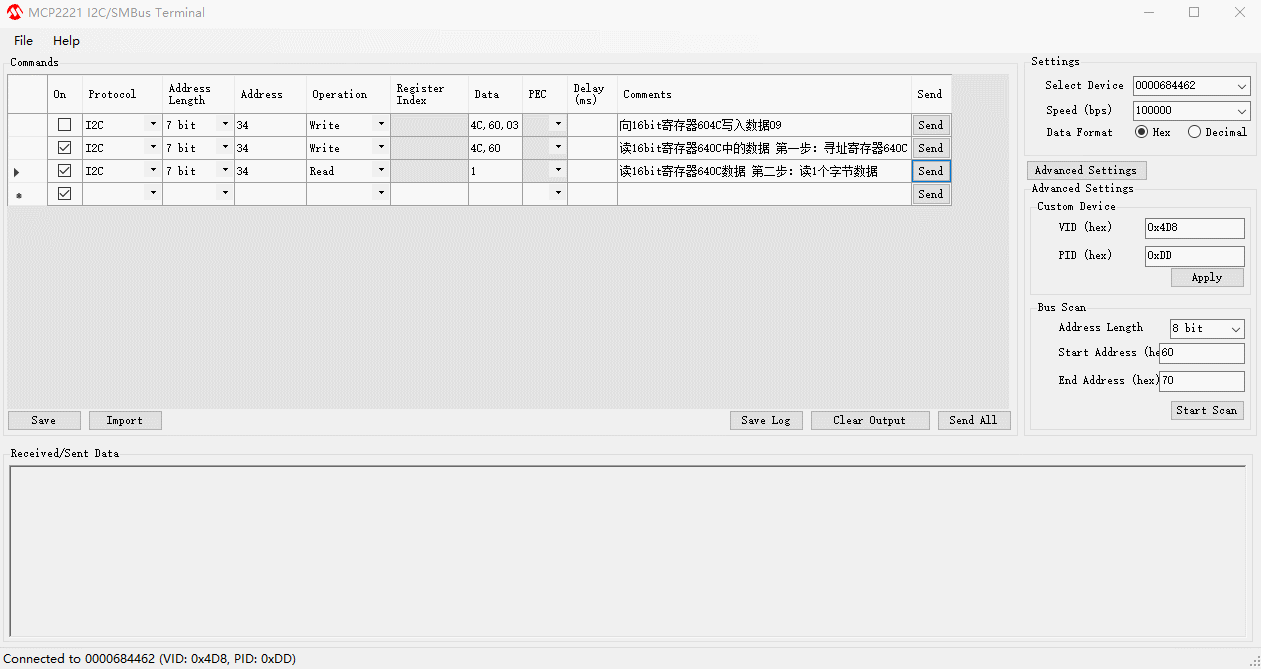

讀寫16位寄存器操作演示：

（看不全可鼠標右鍵點擊圖片保存到本地打開看）
16位寄存器地址是2個字節組成，一般低位字節在前，高位字節在後寫入

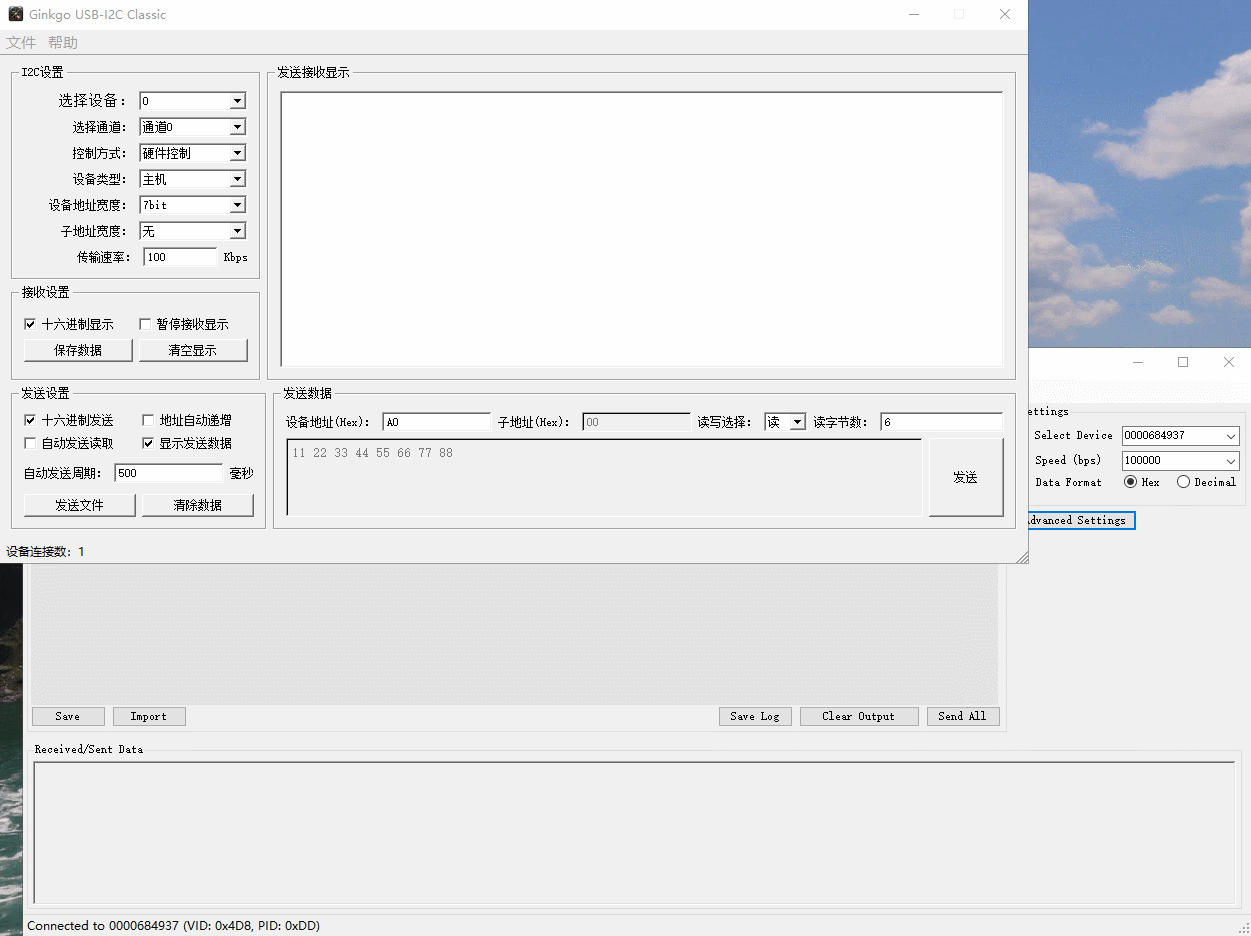

YS2221A I2C/SMBUS與Ginkgo2-USB-I2C適配器從機模式操作演示：

（看不全可鼠標右鍵點擊圖片保存到本地打開看）

更多資料可在 Macrochip 官網下載

https://www.microchip.com/wwwproducts/en/MCP2221A
