產品說明0
ATOM HUB PROTO 是一款適配ATOM系列的DIY擴展板套件，用戶可以根據自身需要搭建硬件電路或連接外設，滿足特定場景下的功能與需求。考慮到用戶連接的多種可能性，ATOM HUB PROTO提供了豐富的接口，包括VH3.96接口,DC5V電源接口,GROVE接口，同時在外殼上預留各種開孔，方便用戶佈線。在機身背面設計了多種安裝孔，除了傳統掛孔與螺絲固定孔外還支持滑軌夾具固定。內置Proto電路板，主要電路空間佈局45x35x20mm。使用ATOM HUB PROTO你可以隨意發揮創意，製作自己的硬件設備，比如自行接入電池+充放電路，或者集成微型氣泵+空氣壓力傳感器做一個血壓儀，甚至內置GPS+NB-IoT模塊做一個定位追踪系統，一切功能由你說了算。
產品特性

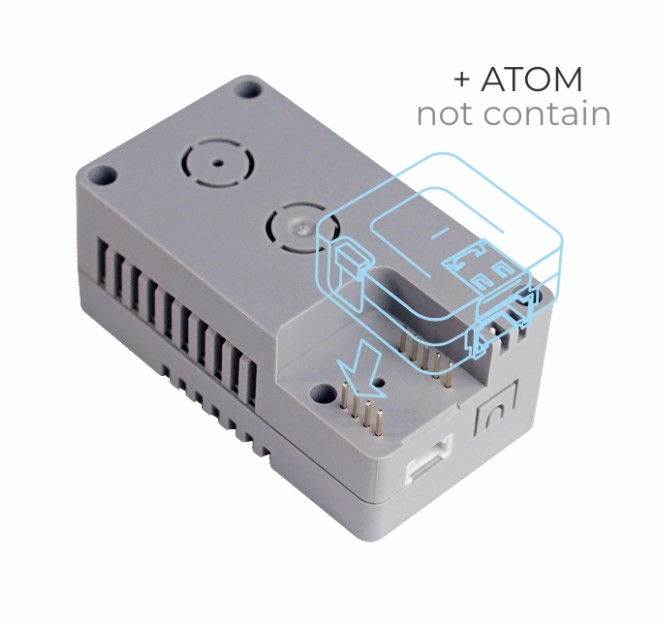

- 適配ATOM Matrix/ATOM Lite
- 機身小巧高度集成
- 工業應用
- 多路接口輸入/輸出
- 預留多種孔位安裝靈活
- 創意DIY

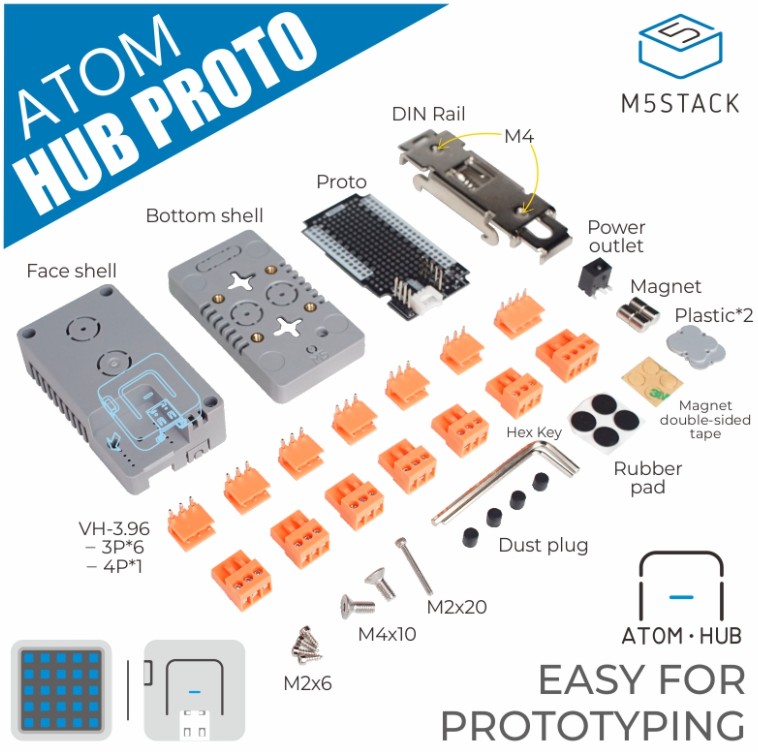

包含

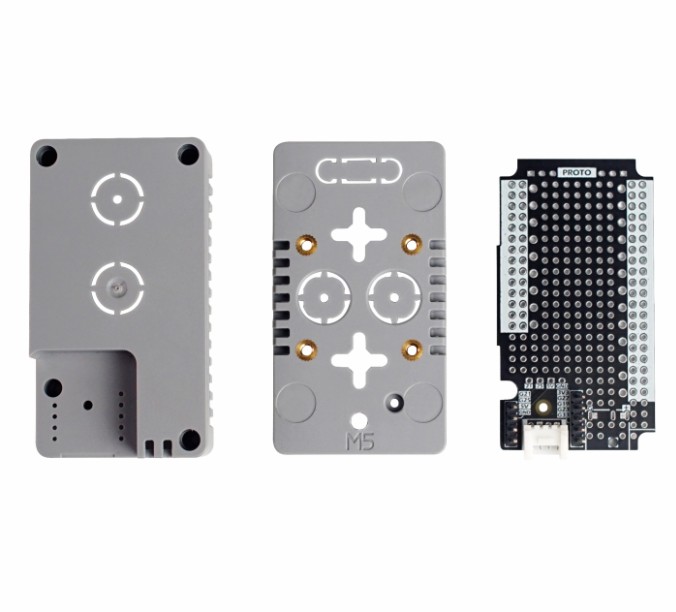

- 1x Proto 成品板(含GROVE接口)
- 1x 3.96*4P 公頭&母頭
- 6x 3.96*3P 公頭&母頭
- 1x ATOM HUB PROTO 外殼
- 1x DC 5V電源接口
- 4x 橡膠塞

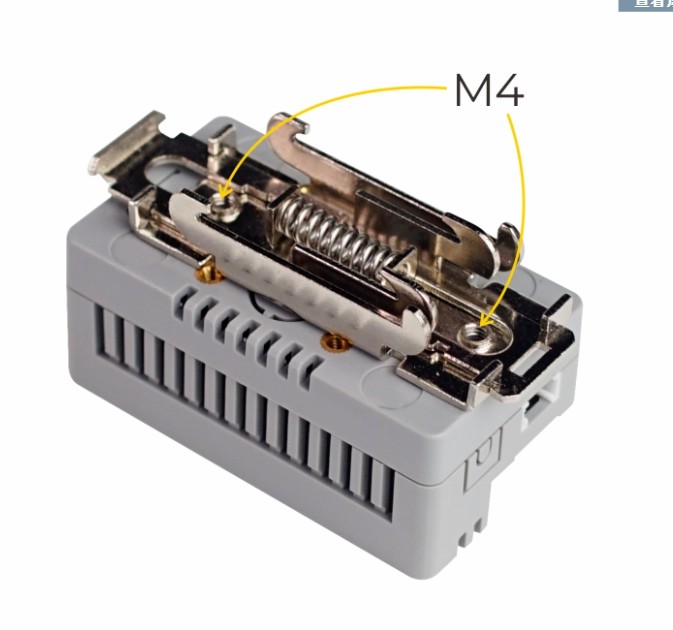

- 1x 軌道夾具
- 2x 背板裝飾片
- 1x 雙面膠
- 4x 3M防滑墊
- 4x 強力磁鐵
- 4x M2*6mm 內六角杯頭自攻螺絲
- 1x M2*20mm 內六角杯頭機械牙螺絲
- 2x M4*10mm 內六角沉頭螺絲
- 1x M2內六角扳手
- 1x M4內六角扳手
應用
規格參數
| 規格 |
參數 |
| 外接端口 |
1x VH-3.96 4P 6x VH-3.96 3P 1x DC5V Input 1x GROVE |
| 機身尺寸 |
72 x 40 x 30mm |
| 淨重 |
93g |
| 外殼材質 |
Plastic ( PC ) |
使用方法
根據自身需求搭建電路原型，焊接相應元器件，通過VH-3.96接口連接外部電氣設備。您也可以選擇自行購買圓形防水接頭連接線纜。如需通過外部電源供電，您可以選擇通過USB直接給ATOM供電；或焊接DC 5V接頭，並將正負極接至ATOM對應引腳，若輸入電壓高於5V，您需要自行搭建穩壓電路。如果您需要使用GROVE,請將您確定使用的引腳號對應的焊盤斷點進行連接。
