產品說明0

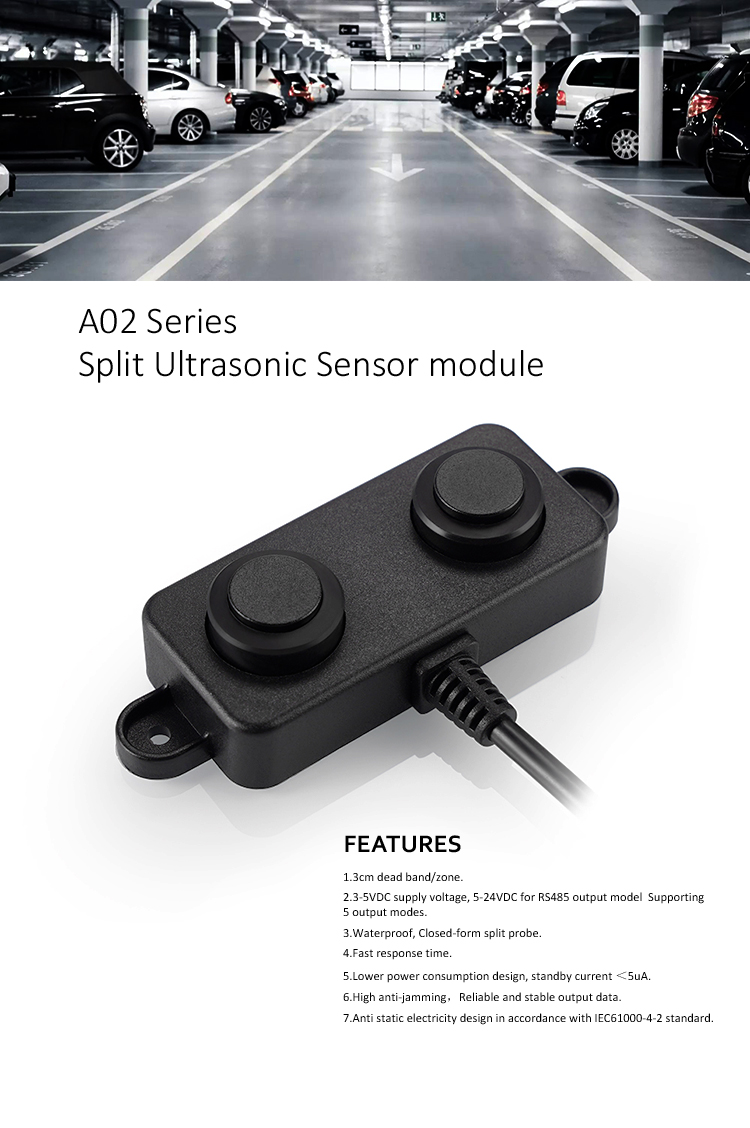

原廠 DYP-A02YY4W 防水超聲波傳感器（帶外殼）－RS485輸出版本，Waterproof Ultrasonic Sensor
－－－－－－－－－－－－－－－－－－－－
１．A02YYTW（UART手動）17735
２．A02YYUW（UART自動）22413
３．A02YYMW（PWM版）22412
４．A02YY4W（RS485版）10038
－－－－－－－－－－－－－－－－－－－－
技術規格
- 工作電壓：5V~24V
- 盲區距離：3cm
- 平面物體量程：3-450cm
- 輸出方式：RS485 版本輸出（型號：A02YY4W）
- 工作溫度：-15~60℃
- 存儲溫度：-25~80℃
- 參考角度：60º
- 防水等級：IP67
相關文件
FAQ
| 1. Are you a manufacturer or trading company? |
| DYP is a manufacturer, our factory approved by ISO9001:2008, ISO14001:2004 standard. |
| 2. Does your products can be ODM or OEM? |
| Yes, we provide ODM/OEM services, we can customize the product according to your requirement, after estimated by our R&D team, We can build the product you need on the basis of existing products, or build a brand new product. |
| 3. What's warranty of your product? |
| We provide 1 year warranty, any defective items, please send back to us, we will repair/replace for you. |
| |
| |
| Yes, we have our own R&D department, we can provide you technical support at any time. you can call us or write email to us. |
| 6. How to choose the right ultrasonic sensor? |
| First of all, clarify the installation conditions: |
| a. Medium to be measured; |
| b. Installation location; |
| c. Measurement range; |
| d. Measurement accuracy; |
| e. Sensor resolution; |
| f. potential interference; |
| g. Whether vessels has pressure. |
| Select the corresponding series of products according to the medium, and then select the product suitable for the conditions according to the Range, Accuracy |
＜配杜邦線版本＞
超聲波測距傳感器是一款通過發射和接收機械波來感應物體距離的電子傳感器。與其他同價位的超聲波測距傳感器相比該產品具盲區距離小、感應角度廣、防水等優點，且具有一定的穿透能力(煙霧、粉塵等)，是一款操作簡單的高性能、高可靠性商用級功能性模組。
【Arduino應用圖】
本產品是採用封閉式分體防水探頭設計而成的一款高性能測距模組。具有一定的防塵防水能力，適用於潮濕、惡劣的測量場合。其工作原理是通過測量發射信號與接收信號之間的時間差來獲取物體距離。其內部集成了超聲波測距模塊的所有信號處理單元，用戶只需要通過串行接口獲取物體距離即可。
該超聲波測距傳感器的數據接口採用異步串行通訊，其波特率為9600bit/s，可非常容易的與上位機或者其他MCU通訊，縮短用戶的開發週期。
【Raspberry Pi應用圖】
搭配Arduino或是Raspberry Pi控制器可以很方便的應用於各種場景中，例如智能垃圾桶、直徑檢測、碰撞防護等。
相關資訊
產品描述
| 參數 | PWM脈寬輸出 | UART控制輸出 | 串口自動輸出 | 開關量輸出 | 單元 | 評論 |
| 工作電壓 | 3.3~ 5 | 3.3~ 5 | 3.3~ 5 | 3.3~ 5 | V | 直流電 |
| 待機電流 | ≤5 | ≤5 | - | - | uA | |
| 平均工作電流 | ≤8 | ≤8 | ≤8 | ≤8 | 嘛 | (1) |
| 峰峰值電流 | ≤40 | ≤40 | ≤40 | ≤40 | 嘛 | |
| 盲區距離 | 3個 | 3個 | 3個 | 3個 | 厘米 | |
| 平面對象範圍 | 3~ 450 | 3~ 450 | 3~ 450 | 3~ 450 | 厘米 | (2) |
| 工作年限 | 受控 | 受控 | 100 | 100 | 小姐 | |
| 輸出方式 | 脈寬調製脈寬 | UART串口 | UART串口 | 轉變 | - | |
| 室溫下的測量精度 | ±(1+S*0.5%) | ±(1+S*0.3%) | ±(1+S*0.3%) | ±(1+S*0.3%) | 厘米 | (2) |
| 溫度補償 | 無補償 | 補償 | 補償 | 補償 | - | |
| 參考角 | ≈60 | ≈60 | ≈60 | ≈60 | ° | (3) |
評論：
(1) 溫度25℃、濕度65%RH、電源5V、工作週期100ms時測試得到的典型數據；
(2) 溫度25℃，濕度65%RH，被測物為50cm×60cm平紙箱，換能器盡量垂直。S代表測量距離；
(3) 被測對象為ø75mm ×100cm白色PVC管距離100cm測試得到的參考數據。
