產品說明3
DAM0400-USB 控制繼電器 板帶外殼 電腦智能控制 繼電器 開關模塊4路 控制器
↓此圖片為舊款
◆寬壓供電
◆ 通訊隔離，控制驅動隔離
◆通訊方式支持USB-串口、RS232
◆支持標準modbus協議，同時支持ASCII/RTU格式
◆四路繼電器控制
◆支持5位尋址地址
◆支持波特率：2400,4800,9600,19200,38400,115200
主要參數：

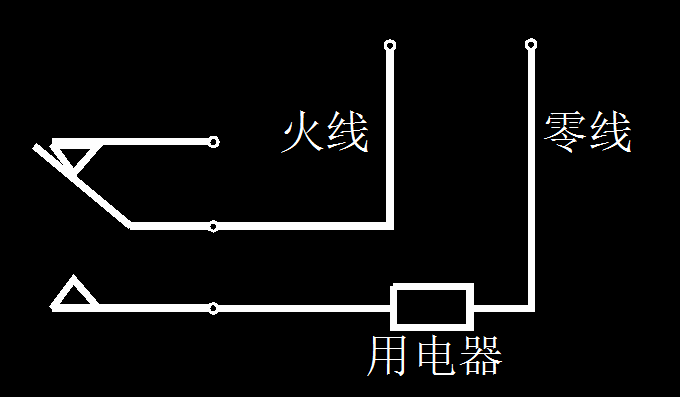

接線方式
地址說明
- 五個撥碼全都撥到“ON”位置時，為地址“1”；
- 五個撥碼全都撥到“OFF”位置時，為地址“32”；
- 最左邊1為二進制最低位。
- 地址表：
-
寄存器說明：
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
備註：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)40001至49999是保持寄存器(預留)
採用5位碼格式，第一個字符決定寄存器類型，其餘4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下：
波特率更改方法
http://pan.baidu.com/s/1o6r2PNc（軟件視頻教程連接）
1.打開“16路繼電器控制軟件”，串口設定欄選擇好4個對應實際設備的參數後點擊打開串口，然後點擊“波特率讀取”。
在232波特率選項中選擇對應的波特率後點擊“波特率設置”。配置完成後立即生效，所以需要關閉串口後重新選擇配置的波特率再測試。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考：http://pan.baidu.com/s/1hqsuZNu
本產品同時支持modbus ASCII/RTU 格式。
應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。
指令生成說明：對於下表中沒有的指令，用戶可以自己根據modbus協議生成，對於繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
詳解：
1：繼電器查詢
查詢6路繼電器
FE 01 00 00 00 04 29 C6
繼電器卡返回信息：
USB驅動程序
本產品USB版的模塊需要安裝USB轉串口驅動：JY_CP210x_VCP_Windows
驅動的下載鏈接為：http://pan.baidu.com/s/1o6r2PNc
正確安裝後，連接模塊，等待自己識別驅動後，在計算機通信端口能找到對應的端口
軟件說明
http://pan.baidu.com/s/1o6r2PNc（軟件視頻教程連接）
聚英組態軟件說明
1、用戶登錄
2、可自行添加分配用戶及權限設置
3、用戶可自行設備的區域，便於用戶管理。
4 、可採集模擬量，該軟件可設置量程倍率
5 、用戶還可對設備進行定時控制設置，小時、日期、星期三種模式。
6 、用戶可進行歷史曲線查詢設備狀態，並打印報表。
軟件功能：
◆ 繼電器狀態查詢
◆ 繼電器獨立控制
◆ 繼電器整體控制
常見問題與解決方法
繼電器闆卡供電後使用USB接口無法建立通信，無法控制
1、首先確定USB轉串口驅動是否安裝，
