產品說明0
1：產品型號： YYB-3 6種常用功能，滿足更多應用需求；可以控制2路電磁閥，水泵，電機，燈帶等運行自如
2：輸入電壓：交流 110V~250V
3：輸出功率：可以控制30A 以內的直流或者交流負載
4：時間範圍： 0.1秒到999分鐘任意時間可調
5：接線端口說明：
- 1、220V交流電： 輸入電源
- 3、IN1：信號輸入端1（負極觸發）
- 4、IN2：信號輸入端2 （負極觸發）
- 2、IN3：信號輸入端3 （負極觸發）
- 5、NO： 繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
- 6、COM： 繼電器公用接口
- 7、NC： 繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空
6 ：功能列表：
P--1:給信號1，繼電器1吸合到A時間自動停止； 給信號2 ，繼電器2 吸合到B 時間自動停止; 信號3 是急停復位信號
P--2:給信號1，繼電器1吸合到A時間自動停止；繼電器2 從給信號開始延時B 時間後吸合到C 時間自動停止( 此功能時間單位需要一致）
P--3:通電後，繼電器1吸合到A時間釋放，等待C時間，繼電器2吸合到B時間釋放，等待C時間；繼電器1，2輪流工作無限循環
（如果控制電機正反轉可以理解為：通電電機正轉一段時間；停止一段時間；自動反轉一段時間；停止一段時間；再自動正轉；如此循環）
P--4:給信號1，繼電器1吸合；給信號2（限位），繼電器1停止並開始計時到A時間繼電器2吸合；給信號3（限位），繼電器2停止並開始計時到B時間繼電器1吸合；無限循環
（如果控制電機正反轉可以理解為：按下啟動按鈕1；電機正轉到限位2停止一段時間；自動反轉到限位3停止一段時間；再自動正轉；如此循環）
P--5:給信號1，繼電器1吸合；給信號2（限位），繼電器1停止並開始計時到A時間繼電器2吸合；給信號3（限位），繼電器2停止；再給信號1；再次執行一次
（如果控制電機正反轉可以理解為：按下啟動按鈕1；電機正轉到限位2停止一段時間；自動反轉到限位3停止；再給信號1；再次執行一次）
P—6:給信號1，繼電器1吸合；給信號2（限位），繼電器1停止；再給信號1，繼電器2吸合；給信號3（限位），繼電器2停止；
（如果控制電機正反轉可以理解為：按下啟動按鈕1；正轉到限位2停止；再次按下啟動按鈕1；反轉到限位3停止；）
帶遙控功能：遙控A 鍵和B 鍵啟動如上功能；C 鍵按一下繼電器1工作（正轉）；再按一次繼電器1停止（停止）；D 鍵按一下繼電器2工作（反轉）；再按一次繼電器2停止（停止）；
7：按鍵設置說明：
通電顯示“----” 表示進入待機狀態；
按第一次K1
屏幕顯示：P—1 ： K 2 和K 3 調節模式
按第二次K1 ，屏幕顯示：A001 ：K2 和K3 調節第一個時間A ，K4 調節小數點（時間單位）
按第三次K1 ，屏幕顯示：B001 ：K2 和K3 調節第二個時間B ，K4 調節小數點（時間單位）
按第四次K1 ，屏幕顯示：C001 ：K2 和K3 調節第三個時間C ，K4 調節小數點（時間單位）
按第五次K1 ，顯示“————” 表示進入待機狀態；
比如；需要設定模式為：P--2；時間為：A010 B005 C006：
表示第二個工作方式；給信號1後；繼電器1啟動10秒之後關閉；繼電器2再給信號之後延時5秒後啟動1秒自動關閉
8：小數點時間單位說明：
XX.X 小數點在十位，計時範圍： 0.1 秒 ~99.9 秒
XXX 沒有小數點，計時範圍： 1 秒 ~999 秒
XXX. 小數點在個位，計時範圍： 1 分鐘 ~999 分鐘

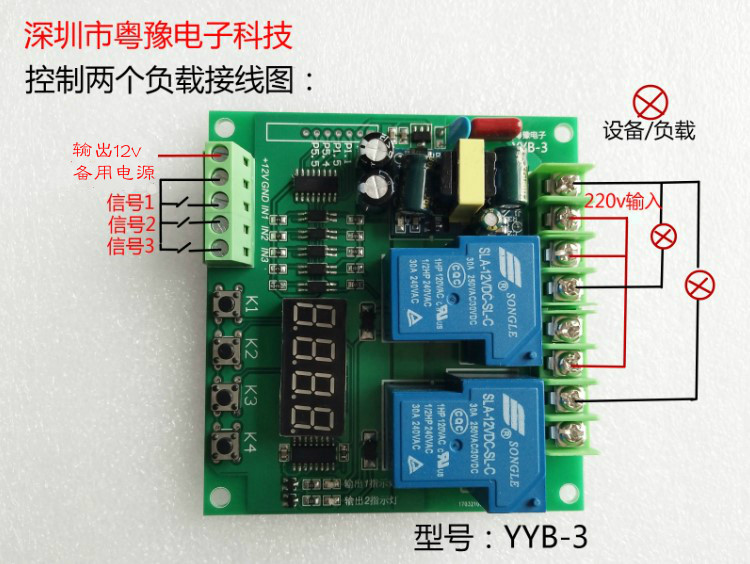

9 ：接線示意圖：
