APM2.6 ArduPilot controlador de vôo APM 2,6 + ublox 6 M GPS w/compass + PM + 433 MHz 3DR Telemetria + OSD Side pin versão

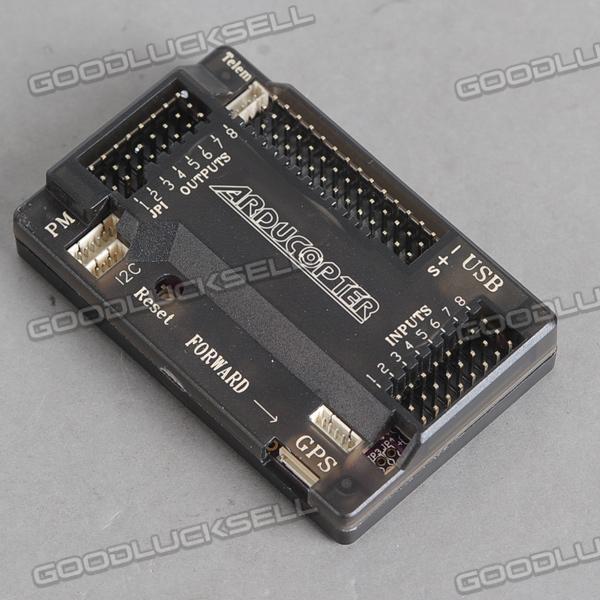

APM2.6 e GPS

Introdução:     Este é O novo módulo piloto automático APM 2,6. Os sensores são exactamente as mesmas que com APM2.5 +, no entanto, esta versão não tem um compasso de bordo, O que torna esta versão ideal para uso com multicopters e rovers.     A APM 2,6 é um sistema completo de piloto automático de código aberto e A tecnologia best-seller que ganhou o prestigioso 2012 Outback Desafio UAV Competição. Ele permite ao usuário transformar qualquer fixo, asa rotativa ou veículo multirotor (até mesmo carros e barcos) Em um veículo totalmente autônomo; capaz de realizar missões de GPS programados com waypoints. Disponível com conectores topo ou na lateral.     Esta revisão da placa não tem bússola a bordo, que é projetado para veículos (Especialmente multicopters e rovers), onde a bússola deve ser colocado como Longe de fontes de alimentação e do motor quanto possível para evitar interferência magnética. ( Em aeronaves de asa fixa é muitas vezes mais fácil de montar APM longe o suficiente dos motores E CES para evitar interferências magnéticas, de modo que este não é tão crítico, mas APM 2,6 dá mais flexibilidade em que o posicionamento e é uma boa escolha para eles, também). Este é projetado para ser usado com o 3DR uBlox GPS com bússola (veja opções abaixo), De modo que o GPS/Compass unidade pode ser montado mais de fontes de ruído do que a própria APM. Características: -Arduino compatível! -Pode ser encomendado com pinos de entrada superior para a fixação de conectores verticalmente, Ou como pinos de entrada de lado para deslizar os conectores para qualquer fim Horizontalmente -Inclui eixos giroscópio, acelerômetro e magnetômetro, junto com um barómetro de alto desempenho -Onboard 4 megabyte chips Dataflash para registro automático de dados -Opcional GPS off-board, módulo ublox LEA-com bússola. -Um dos primeiros sistemas de piloto automático de código aberto para usar 6 DOF Acelerômetro/Gyro MPU-. -Sensor de pressão barométrica atualizado para MS5611-01BA03, de Measurement Specialties. -ATMEGA2560 e ATMEGA32U-chips da Atmel para funções de processamento e USB, respectivamente. GPS características: -Built-in módulo GPS bússola -Chips principal: ublox -Com rápida velocidade de procura por satélite e de alta precisão -Compatível com APM porta serial e porta I2C -Inclui reservatório de plástico redondo e GPS Suporte

3DR Radio Telemetry Kit 433 MHz

Descrição:     O 3 3DRobotics 3DR Radio é a maneira ideal para configurar uma conexão de telemetria entre o APM e uma terra estação. Pequeno, barato e com grande variedade, O rádio 3DR usa um firmware de código aberto que permite Conosco para fazer coisas que não pode ser feito com outro Rádios. Características de rádio: -Tamanho muito pequeno -Peso leve (menos de 4gramas sem antena) -Disponível em 900 MHz ou 433 MHz variantes -Sensibilidade do receptor de-121 dBm  -Transmitir potência até 20dBm (100 mW) -Link Serial transparente -Ar taxas de dados de até 250 kbps -Faixa de cerca de 1 milhas -MAVLink enquadramento protocolo e os relatórios de status -Frequency Hopping Spread Spectrum (FHSS) -Multiplexação por divisão de tempo Adaptativo (TDM) -Suporte para LBT e AFA -Ciclo de trabalho configurável -Construído em código correção de erros (pode corrigir até 25% de erros de bits de dados) -Gama demonstrou de vários quilômetros com uma pequena antena omni -Pode ser usado com um amplificador bi-direcional para ainda mais variedade -Firmware de código aberto -Comandos AT para configuração de rádio -Comandos RT para configuração de rádio remoto -Controle de fluxo adaptável quando usado com APM -Com base no módulo de rádio HopeRF HM-TRP, com um microcontrolador SiLabs Si1000 RF.

Mavlink-osd V2.0

Introdução MAVLink-OSD é um projeto baseado Arduino e é Totalmente compatível com MinimOSD original. Esta placa pode ser utilizada para Crius AIOP e Arduflyer/ArduPilot-mega. MAVLink-OSD com comutação DC/DC stepdown powersupply para maximizar a eficiência no sistema de energia. Não mais problemas de aquecimento quando se utiliza esta placa OSD. Firmware OSD padrão é MinimOSD-extra, escrito por G & aacute; bor Zolt & aacute; n. Sobre como usar a ferramenta Configurador de função de configuração do OSD: clique aqui Como hardware configuração (Original MinimOSD Wiki): clique aqui Módulo de alimentação é uma maneira simples de fornecer o seu APM/Arduflyer com energia limpa a partir de uma LiPo Bateria, bem como consumo de corrente e tensão da bateria medições, tudo através de um cabo de 6 p. On-board saídas de comutação regulador de 5,3 V e um máximo de 3A até um 7 S Lipo bateria. Nota: O módulo de potência é projetado apenas para poder apm/arduflyer, um receptor e acessórios RC (gps, rádio telemetria). Ele não é projetado para servos de energia. Use de sua aeronave própria ESC/BEC para isso. Características Recursos de hardware: -ATMEGA328P microcontrolador -MAX7456-EUI monocromático no ecrã -5 V/500mA DC/DC para MAX7456-EUI -Tensão de funcionamento: 5 V (conector FTDI) e 12 V (Video I/o conector) Apoiado NTSC e PAL Conector FTDI Recursos de software: Suporte completo protocolo MAVLink Ferramenta configurador gráfico

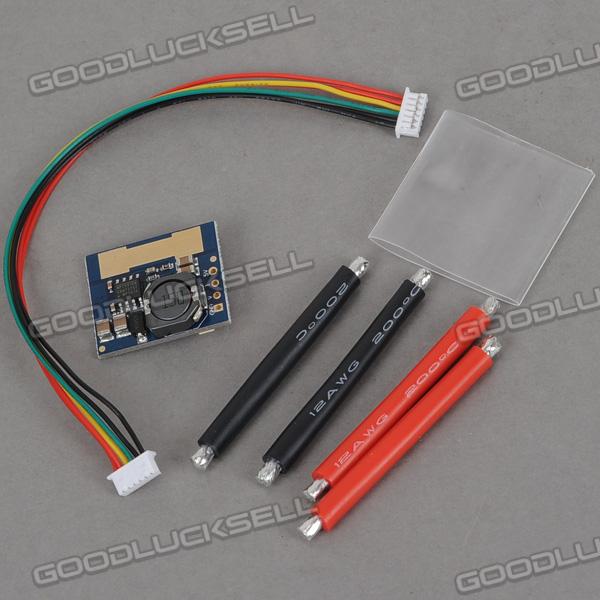

APM Arduflyer Power Module V1.0

Introdução:     Módulo de alimentação é uma maneira simples de fornecer o seu APM/Arduflyer com energia limpa A partir de uma Lipo Bateria, bem como consumo de corrente e tensão da bateria medições, Tudo através de um cabo de 6 p. On-board saídas de comutação regulador de 5,3 V e um máximo de 3A até um 7 S Lipo bateria. Nota: O módulo de potência é projetado apenas para poder apm/arduflyer, um receptor e acessórios RC (gps, rádio telemetria). Ele não é projetado para servos de energia. Use de sua aeronave própria ESC/BEC para isso. Características: Max tensão de entrada: 30 V Max atual sensoriamento: 90A Medição de tensão e corrente configurado para 5 V ADC Saídas de comutação regulador de 5,3 V e 3A MAX 6 P Molex cabo se conecta diretamente a APM/Arduflyer 2,5 do 'PM' Especificações: Dimensão (mm): 25x21x9 Peso (g): 17 (inclui toda fio) Pacote inclui: 1 * Conselho APM2.6 com caso 1 * GPS NEO Módulo Com bússola ic 1* Mavlink-osd V2.0 1* Módulo de potência (Solda livre) 1* 3DR Radio Telemetry Kit 433 MHz 1* Cabos Definir 1 * amortecedor
