GINKGO VTG203B，USB-CAN分析儀SocketCAN ZLG CANopen DeviceNet J1939分析
【產品銷售清單】：
- - Ginkgo USB-CAN接口適配器x 1
- - USB數據線 x 1
- -緯圖產品快速指南 x 1
名稱：緯圖Ginkgo USB-CAN接口適配器
品牌：ViewTool /緯圖
型號：VTG203B
您買到的不僅是一個適配器，更是眾多的軟件、應用實例和完全開放的底層接口，外加我們的終身技術支持，幫助您打造一套基於緯圖（ViewTool）的專屬測試工具系列！
原廠提供多套軟件以適應不同需求，還可以進入緯圖的官方論壇進行學習交流。
【支持系統】：
- - Windows XP、Windows 7、Windows 8、Windows Vista、Windows 2000、Windows Server
- - Linux、Android
- - MacOS/Darwin、NetBSD、OpenBSD、FreeBSD、Solaris
【典型應用】：
- -通過PC的USB接口對CAN總線網絡進行數據發送和接收
- -工業現場CAN網絡數據監控
- -汽車CAN總線應用
- - CAN網絡診斷與測試
- - CAN網絡數據採集、數據分析
- - CAN總線－USB網關，延長CAN總線的網絡通訊長度
- - USB接口轉CAN網絡接口
【產品特色】
- -支持Linux 、 MAC OS、Windows 、 Android四大主流系統，支持樹莓派（Raspberry Pi），支持Linux SocketCAN協議；
- -雙通道、透明傳輸、支持中繼、無限升級、2500 VRMS隔離、8kV靜電保護；
- -支持CANopen、SAE J1939、DeviceNET、iCAN等高層協議分析，同時支持用戶自定義協議分析；
- -雙通道發送速度可同時達到8000幀/s以上，接收永不丟幀；
- -採用32位高性能120M主頻ARM處理器，支持真正的全速USB傳輸，128K的SRAM可緩存5000幀CAN數據；
- -採用TI電磁隔離技術，高集成度，可靠性更高；
- -多套免費PC端軟件，應對不同用戶實際需求；
- -支持先進的IAP（在線編程）技術，用戶可永久免費升級Z新固件和軟件；
- -同一台PC可接入多個USB-CAN接口適配器同時進行工作（可支持100個）；
- -支持ZLG CANalyst-II分析儀CANpro協議分析平台最新版本（V1.46）實現對高層協議數據的解析和分析；
- -用戶可免費更新、升級軟件；
- -完全開放底層接口函數，可二次開發，提供詳細的函數說明文檔及各種語言平台的應用實例（Labview、C#、VC++、Qt、Python、 Labwindows/CVI、C++ Builder、VB、VB.NET、Delphi、LabView）的二次開發應用模板、例程及文檔；
驅動已通過微軟數字簽名認證，Win8及以上版本系統無需再禁用數字簽名即可正常使用。
相關文件

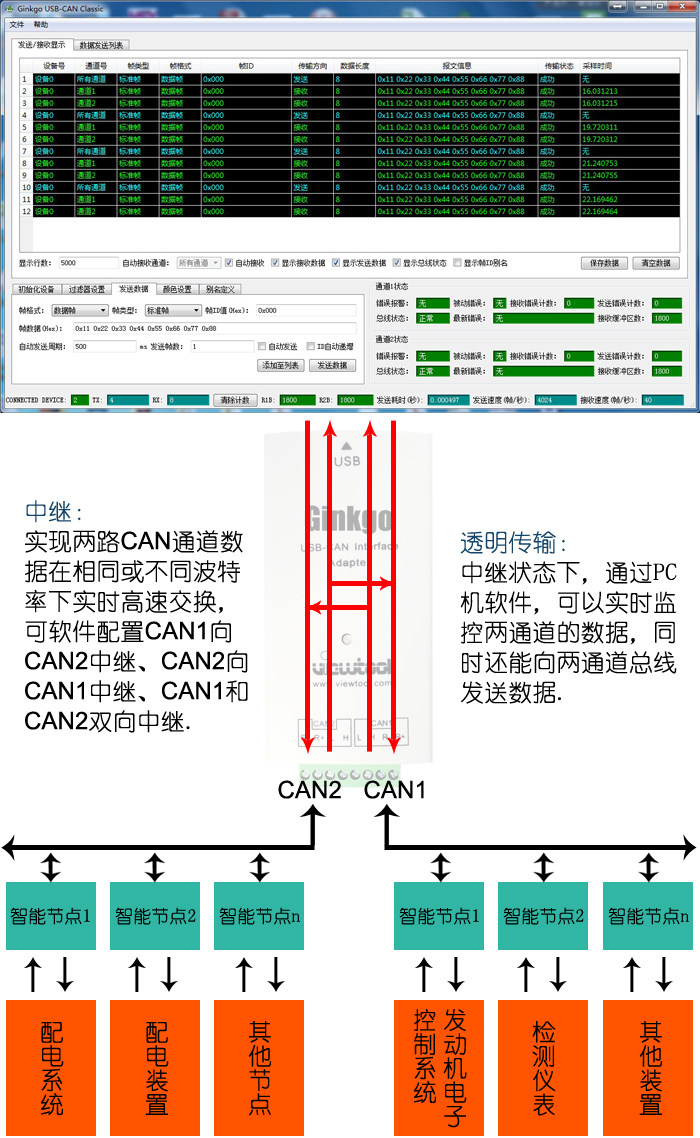

【中繼、透明傳輸】
中繼作用：
- １．延長數據傳輸距離；
- ２．實現信號隔離；
- ３．把CAN中繼器接入CAN網絡，在不斷開CAN網路的情況下，分析CAN網絡的收發情況，便於進行協議分析。
【軟件介紹】
USB-CAN Classic： USB-CAN的基本控制軟件，可實現設備初始化配置，過濾器設置，軟件其他設置，具有顯示直觀的優點。
USB-CAN Extend： USB-CAN的擴展控制軟件，利用該軟件可初始化適配器，配置CAN過濾器，設置軟件顯示模式等，該軟件具有操作簡單，顯示方便等優點。
USB-CAN AutoBaudRate：自動探測CAN總線上的波特率大小。
STM32 CAN波特率計算器：計算STM32單片機的CAN總線波特率參數的小軟件。
ZLG_CANPRO：可以對常用的CAN總線協議進行分析。
ZLG_CANtest： CAN數據的發送接收顯示軟件。【源碼完全公開的應用實例】
基於Ginkgo USB-CAN接口適配器實現的CAN總線bootloader上位機軟件，利用該軟件可實現對CAN總線上的節點進行在線升級。所有應用實例源碼完全公開，除以上羅列的應用實例以外，官方網站和官方論壇還有其它各種語言平台的大量應用實例，歡迎任何朋友下載交流！
【接口函數】
CAN總線接口函數。
