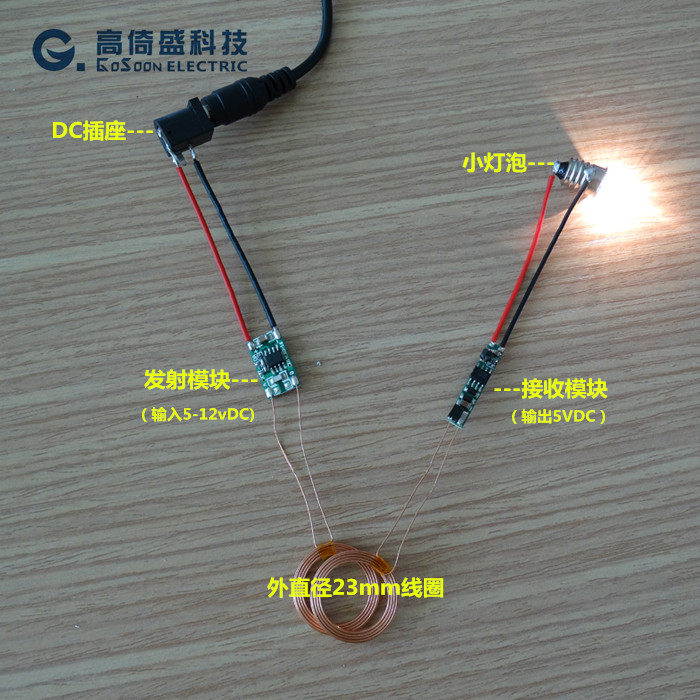

發射模塊尺寸： 11＊18（mm）
接收穩壓板： 5＊28＊2.7（mm）
模塊主要參數：
輸入電壓： 9V~12V
發射模塊最大工作電流：400mA （最大電流500mA）
發射模塊空載電流： 12V 時約 60mA、9V 時約 53mA
發射模塊尺寸： 11＊18（mm）
發射線圈：外徑 23＊內徑 18（mm） 電感量 25uH
接收穩壓板： 5＊28＊2.7（mm）
接收線圈：外徑23＊內徑18（mm）電感量25uH
使用注意事項：
1． 請勿將發射模塊正負輸入電源接反
2． 請勿將接收模塊輸出負載線正負短路
3. 請勿將大面積金屬靠近線圈周邊
新款新技術單芯片採用最先進的寬電壓自適應技術芯片設計工藝，同樣的發射電路可以在任意工作範圍內電壓使用而不改變任何器件使用極為方便，電路極為簡單，具有精度高穩定性好等特點，其專門用於無線感應智能充電、供電管理系統中，可靠性能高。XKT-510負責處理該系統中的無線電能傳輸功能，採用電磁能量轉換原理並配合接收部分做能量轉換及電路的實時監控；負責各項電池的快速充電智能控制，XKT-510只需配合極少的外部元件就可以做成高可靠的無線快速充電器、無線電源供電。
請參考發射電路圖：
應用領域：
1、手機、MP3之類的無線充電
現代人已經越來越離不開手機之類的電子小產品了，但是頻繁充電既麻煩而且經常拔插接頭及容易損壞，使用我們的無線充電模塊，只要把手機放在充電平板上就能自動充電，還能隨時拿走或者接聽電話，真是太方便了。
2、水族箱中燈光和水循環系統的供電
一個全透明的魚缸中不斷發出漂亮的七彩燈光一定會讓觀賞者非常好奇，它的電是如何來的呢？秘密就在於我們的無線供電模塊，這類應用也是非常有市場前景的。
3、隱蔽產品的電源提供
某些特殊場合需要將一種功能隱蔽安裝進其他產品的外殼中，通常會採用電池供電，這就產生呢如何充電的難題，如果引出充電接頭就會容易被人察覺，使用我們的無線充電模塊是最好的解決方案。
4、親水類產品的供電
例如電動牙刷、電動剃須刀這類產品經常和水接觸，通常很難對充電口進行防水處理，採用呢我們的無線充電，可以將電動部分完全密封，徹底防塵防水，並且提高產品檔次增加附加值。
5、設計防水手機或者對講機
市面上的手機、對講機一般都採用插接式觸點充電，這樣很難進行真正的防水，採用無線供電可以進行全密封設計徹底防水。
6、無線射頻卡的拓展應用
傳統的無線射頻卡技術產生的能量很小，因此只能實現短距離身份確認的功能，而我們的模塊能提供500毫安的電流，大大拓展了應用功能，例如可以加入語音提示、聲光顯示或者無線發射等功能，很多場合還能採用無電池設計，既降低了成本還能提高產品的使用壽命。
