發射模塊尺寸：長22＊寬12＊高2.2（mm）

接收模塊尺寸：長27＊寬5＊高2（mm）

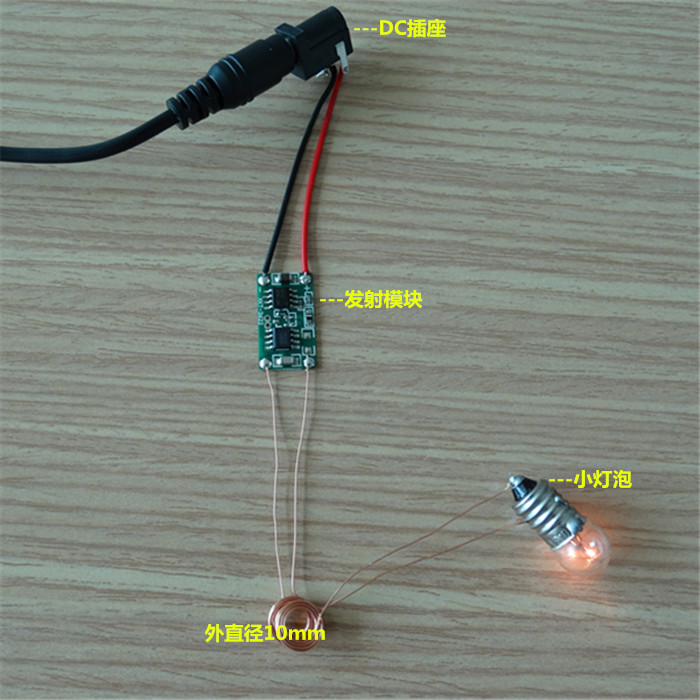

線圈外直徑10毫米模塊

適用於小體積的微型產品實現無線充電,由於電流小,接收用普通穩壓電路,體積非常小

主要參數：

發射接收線圈外徑：10mm

發射電壓：5～12V

發射模塊尺寸：長22＊寬12＊高2.2（mm）

接收電壓：標準的電壓5V

接收模塊尺寸：長27＊寬5＊高2（mm）

接收電流：50～150mA

使用注意事項：
1. 請勿將發射模塊正負輸入電源接反
2. 請勿將接收模塊輸出負載線正負短路
3. 請勿將大面積金屬靠近線圈周邊

--------------------------------------------------

前景廣泛的無線供電模塊

    無線供電技術（無線充電）可以讓接收端隔著空氣、紙張或者塑料外殼等就能實現電能的傳輸，確實大大方便了應用，這項技術是最近才取得突破性的發展並且逐步實用化的。

    我們的無線供電採用“磁耦合共振”這種新技術所消耗的電能只有傳統電磁感應供電技術的百萬分之一，當發射端通電時，它並不會向外發射電磁波，而只是在周圍形成一個非輻射的磁場。這個磁場用來和接收端聯絡，激發接收端的共振， 從而以很小的消耗為代價來傳輸能量。在這項技術中，磁場的強度將不過和地球磁場強度相似，人們不用擔心這種技術會對自己的身體和其他設備產生不良影響。

--------------------------------------------

附上發射電路圖；

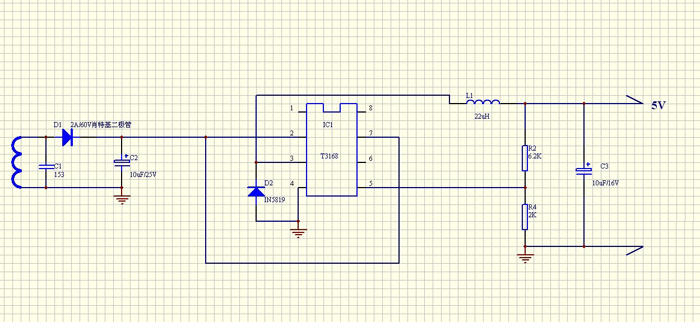

附上接收電路圖；

----------------------------------------------------------

應用領域：

1、手機、MP3之類的無線充電

現代人已經越來越離不開手機之類的電子小產品了，但是頻繁充電既麻煩而且經常拔插接頭及容易損壞，使用我們的無線充電模塊，只要把手機放在充電平板上就能自動充電，還能隨時拿走或者接聽電話，真是太方便了。

2、水族箱中燈光和水循環系統的供電

一個全透明的魚缸中不斷發出漂亮的七彩燈光一定會讓觀賞者非常好奇，它的電是如何來的呢？秘密就在於我們的無線供電模塊，這類應用也是非常有市場前景的。

3、隱蔽產品的電源提供

某些特殊場合需要將一種功能隱蔽安裝進其他產品的外​​殼中，通常會採用電池供電，這就產生呢如何充電的難題，如果引出充電接頭就會容易被人察覺，使用我們的無線充電模塊是最好的解決方案。

4、親水類產品的供電

例如電動牙刷、電動剃須刀這類產品經常和水接觸，通常很難對充電口進行防水處理，採用呢我們的無線充電，可以將電動部分完全密封，徹底防塵防水，並且提高產品檔次增加附加值。

5、設計防水手機或者對講機

市面上的手機、對講機一般都採用插接式觸點充電，這樣很難進行真正的防水，採用無線供電可以進行全密封設計徹底防水。

6、無線射頻卡的拓展應用

傳統的無線射頻卡技術產生的能量很小，因此只能實現短距離身份確認的功能，而我們的模塊能提供500毫安的電流，大大拓展了應用功能，例如可以加入語音提示、聲光顯示或者無線發射等功能，很多場合還能採用無電池設計，既降低了成本還能提高產品的使用壽命。

7、人體醫療領域

有些醫療器材必須在人體內部工作，如定時藥劑泵、膠囊內窺鏡等，採用無線供電方案可以大大延長器材的工作時間，極具實用價值。
