0-10V 轉 PWM訊號 模塊 PLC，AD介面轉換 5V/24V NPN PNP 輸出
一、特點：
1. 將0-5V或0-10V類比輸入電壓轉換成0-100%PWM訊號。PWM訊號頻率2KHZ-20KHZ範圍內，最大是20KHZ. 。預設出廠是最小是2KHZ 。預設功能是0-10V轉0-100%的2KHZ的PWM訊號,客戶可以根據需求調節板子上的電位器來設定輸出的對應頻率大小。
2. PWM訊號與電壓可以成正比關係或反比關係輸出.(即正相輸出或反相輸出)2選1 。
3. PWM訊號有2種。分別為PNP-PWM輸出和NPN-PWM輸出。其中PNP-PWM輸出只能是5V電平, NPN-PWM輸出有5V和24V電平兩種。
NPN-PWM訊號輸出時,支持共陰接法與共陽接法，電平有5V和24V兩種。輸出24V電平時,電源供電需要24V才行.
PNP-PWM輸出時，電平只能是5V. 。只能共陰接線, ，接到MCU等。
4. 輸出的PWM訊號頻率有2KHZ-20KHZ可調，共有11檔，分別對應2KHZ 、4KHZ 、6KHZ 、8KHZ 最大20KHZ 。預設時頻率是2KHZ.
5. 模組輸入電源7-30V.大於200MA電流即可。建議電源15-30VDC 。輸出24V電平的PWM訊號時,電源需24VDC供電.
6. 預留外接電位器介面。可接入電位器即可設定PWM輸出，外接電位器來調整的需要訂位。
7. 長*寬*高：45*47*18MM(含零件)
二、應用：
1. 用於PWM馬達調速介面電路。
2. 用於儀器儀表AD介面轉換。
3. 其它要用到電壓轉換成PWM訊號的訊號處理介面場合

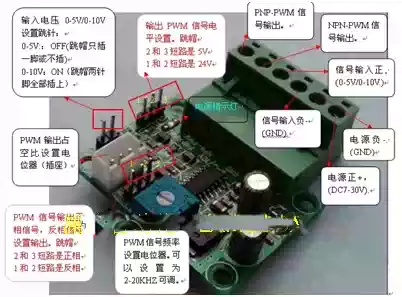

三.產品介面圖示：
