AD9854 DDS模塊 DDS開發板 信號發生器 全功能PC控制軟件
DDS模塊AD9854模塊高頻信號源

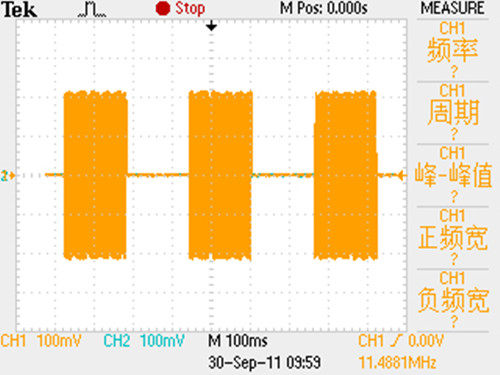

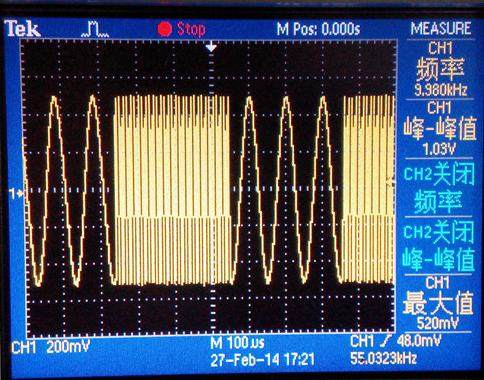

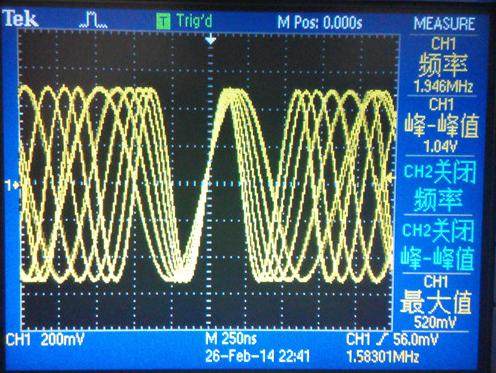

好消息！最新版本的VB的上位機軟件（圖三），簡單操作就可以實現Single Tone、RampFSK、FSK和Chirp，BPSK功能！！！測試效果圖詳見後面的圖片。
區別：V4、V5：優化了線路，增加了同步信號源（可選增加端子可以用外部信號觸發FSK/BPSK/HOLD），增加了電源開關，採用大散熱片設計；V4是串口接口方便外部MCU控制、V5是USB接口，方便筆記本用戶使用；
特別注意：
採用最新的PC軟件控制AD9854芯片工作，配合MCU可以完全控制AD9854芯片的所有的寄存器（特別是以BIT的方式控制相關的位設置），和MCU的相關引腳，可以非常直觀，非常方便做不同的試驗，並且可以試驗Single Tone、FSK、Ramped FSK、Chirp、BPSK等功能，快速掌握AD9854的應用！
提供二套程序：一套主要由PC端完成頻率控製字的處理程序，MCU完成數據通訊。另外一套程序PC發送參數，主要由MCU完成頻率控製字的處理。
一、模塊特點：

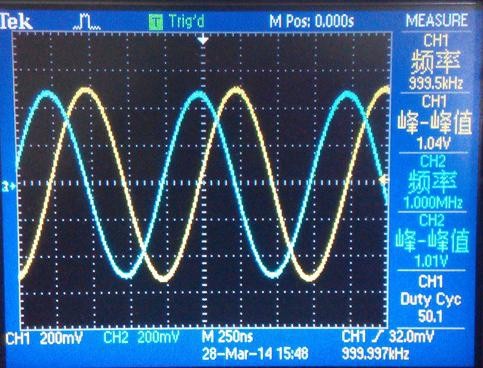

1、輸出二組差分輸出（相位：0、180，90、270），頻率可以高達100Mhz的正弦波信號而且信號的頻率和相位、幅度均可用程序控制；同時輸出一組方波信號；
2、這款板是資深的工程師設計，輸出信號非常漂亮，這款芯片電路處理不好會造成輸出波形成鋸齒狀，輸出信號抖動，失真。PCB方面參考了原廠模塊的設計.
3、這款模塊用料講究，採用了大功率電源IC，對模塊的穩定性和可靠性大大增強，而且板的發熱量大大減小，而且板的設計完全可以達到散熱的效果，可以長期穩定工作在100Mhz的工作頻率;使用了大量的貼片電容，對輸出漂亮波形很有幫助，對於電源供應的要求大大降低，普通電源就可以使用。
4、AD9854所有的控制腳均連接到了MCU（AVR）的I/O腳上，可以對AD9854芯片進行完全控制。
5、模塊帶有MCU控制,可通過串口與PC機通信或者其它MCU通訊,方便控制AD9854的輸出波型。
6、提供PC端的控制軟件，及提供VB源碼（舊版本），對學習VB也是很有借鑒作用。
7、模塊尺寸：72mm*98mm
8、可以實現AD9854芯片的全部的功能Single Tone、FSK、Ramped FSK、Chirp、BPSK;
9、提供AD9854芯片的底層驅動源程序,可以非常方便快捷寫出AD9854DDS芯片控製程序。程序清單如下：
void init_9854(void);
void AD9854_phase1_adjust(unsigned int phase_value);
void AD9854_phase2_adjust(unsigned int phase_value);
void AD9854_frequency1_tuning_word(double frequency_value);
void AD9854_frequency2_tuning_word(double frequency_value);
void AD9854_delta_frequency_word(double delta_frequency_value);
void AD9854_update_clock(unsigned long update_clock_value);
void AD9854_ramp_rate_clock(unsigned long clock_value);
void AD9854_control_bit(struct AD9854_bit control_bit_value);
void AD9854_I_gain(unsigned int gain_value);
void AD9854_Q_gain(unsigned int gain_value);
void AD9854_shaped_keying_ramp_rate(unsigned char ramp_value);
void AD9854_QDAC(unsigned int QDAC_value);
二、模塊實測波形：

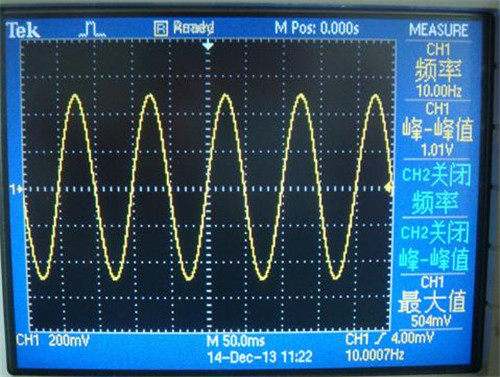

10HZ正弦波輸出幅度1v

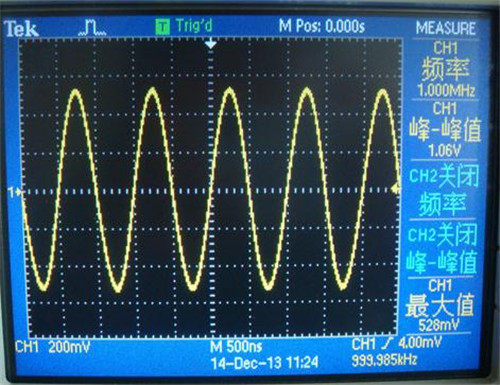

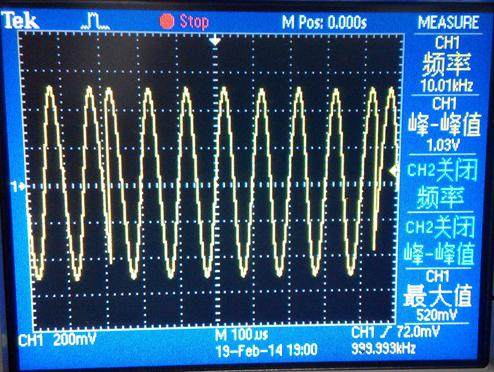

1Mhz正弦波輸出幅度1v

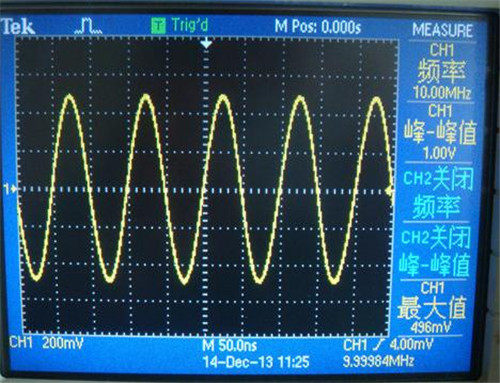

10Mhz正弦波輸出幅度1v

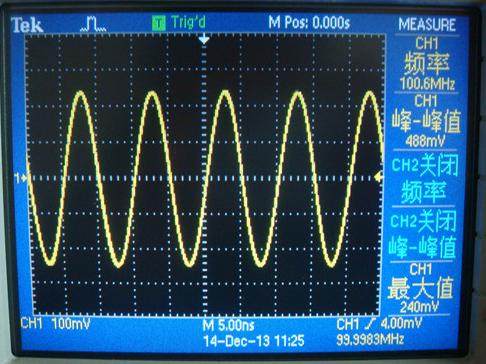

100Mhz正弦波輸出幅度400多mv

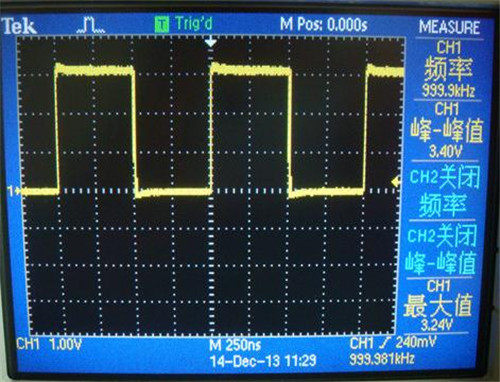

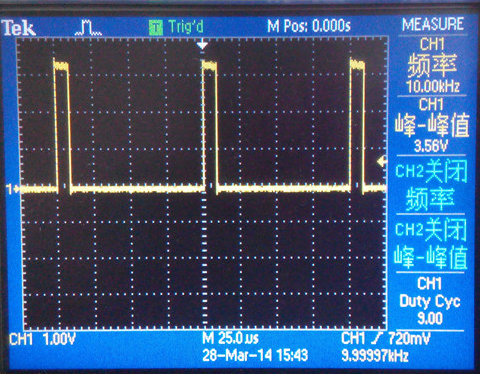

1Mhz方波輸出幅度3.5v

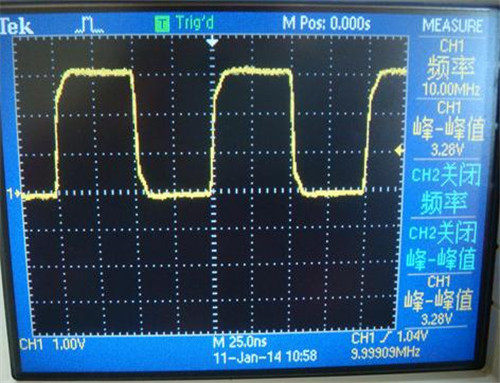

10Mhz方波輸出幅度3.3v
三、模塊的應用：
1、高精度、高穩定度、高頻率的可編程信號源
2、特殊信號的信號源；
3、用做學習高性能DDS模塊；
四、模塊性能參數：
1、工作電壓，電流：5V 1A
2、最高輸出頻率：正弦波100Mhz，方波10Mhz
3、頻率步進：0.1HZ
4、幅度可調，控制精度12BIT可調。
五、套件：
1、模塊一套（默認為SMA插頭朝上）；可以預訂90度的SMA輸出插頭。
2、模塊到示波器連接線一條（SMA線） (加100元)
3 、AVR仿真器一個（加300元），是一款非常穩定和好用的AVR仿真器
4、USB線一條
5、MCU程序源碼，相關資料 (請來信索取)
6、 此模板不包括電源
強烈譴責盜版行為同時鄙視他的人格！！！最近有客戶盜用我的程序，在網上銷售幾乎相同的東西。不過原創跟盜版還是不同的，畢竟原創是研究過的，知道更多的細節，能提供更好的技術支持，也曾給客戶提供技術支持以達到他們的特殊應用;同時感謝那些支持我的客戶。
