**一台大約3公斤,超商一筆訂單限重一組!!!!!**
Hantek DPO6104D 4通道 示波器 /100MHz 採樣率1GS/s

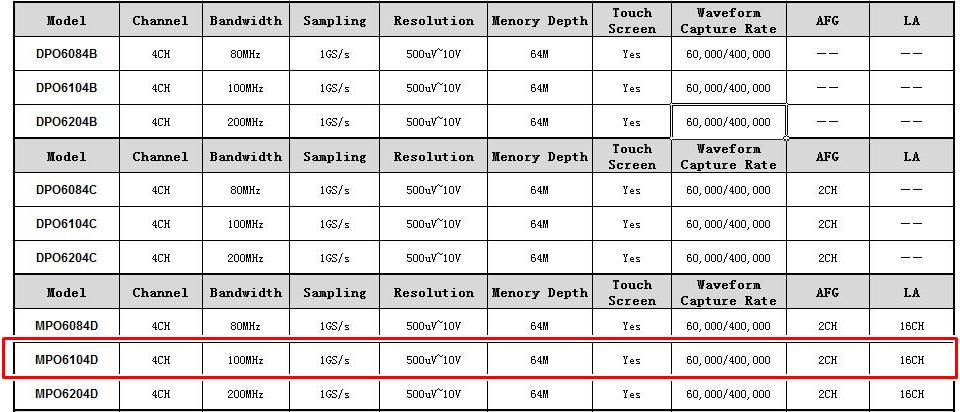

選型： DPO6104D
DPO6000D系列標配：
特點概述：
★六合一示波器：4通道示波器+16通道邏輯分析儀+2通道信號發生器+數字電壓表+串行協議分析儀+FFT頻譜分析；
★ 60 ，000 wfms/s （點顯示）/400 ，000 wfms/s （點顯示快速採集模式）的波形捕獲率；
★分段採集功能，最多支持採集80 ，000段；256級灰度顯示；
★高達16種觸發功能，包含5種協議觸發；提供5串行解碼選件；
★模擬通道實時採樣率1GSa/s ，標配64 Mpts存儲深度；
★雙通道信號源，內置13種標準波形，4組任意波形，200MSa/s 採樣率，8Kpts 波形長度；
★數字通道實時採樣率1GSa/s；
★模擬通道帶寬200 MHz 、100 MHz和80 MHz可選；
★非常低底噪聲，500uV/div至10 V/div的超寬垂直動態範圍；
★ 7英寸WVGA （800*480 ）電容觸摸屏，TFT寬屏、色彩逼真，功耗低，壽命長；
★42種波形參數自動測量（帶統計功能）；
★5位數字電壓表和6位硬件頻率計功能；
★波特圖功能【帶信號源系列機器可以使用】；
★多重波形數學運算功能【MATH】；事件搜索功能；
★標準接口：USB Device 、USB Host 、LAN ；可選擇接口：HDMI ，UART ；
★符合LXI CORE 2011 DEVICE類儀器標準，能夠快速、經濟、高效地創建和重新配置測試系統；支持遠程命令控制。
技術參數
| 示波器功能 |
| 採集 |
實時採樣率 |
1 GSa/s |
| 峰值檢測 |
模擬通道4ns |
| 注意：數字通道不支持 |
| 平均模式 |
模擬通道 |
| 所有通道同時達到N 次採樣後，N 次數可在2、4、8、16、32、 64、128、256、512 和1024 之間選擇 |
| 注意：數字通道不支持 |
| 高分辨率 |
最高12bit |
| 注意：數字通道不支持 |
| 最小檢測脈寬 |
8ns |
| 存儲深度 |
單通道64M |
| 雙通道32M |
| 三，四通道16M |
| 五六七八通道8M |
| 輸入 |
通道數量 |
4個模擬通道 |
| 注意：數據通道不能打開 |
| 3個模擬通道 |
| 注意：數字通道LA1/LA2/LA3/LA4/LA1LA2/LA3LA4 |
| 2個模擬通道 |
| 注意：數字通道不受限制 |
| 1個模擬通道 |
| 注意：數字通道不受限制 |
| 0個模擬通道 |
| 注意：數字通道不受限制 |
| 輸入耦合 |
DC、AC或GND |
| 注意：數字通道不支持 |
| 輸入阻抗，直流耦合 |
模擬通道 |
| 25pF±3 pF，1MΩ±2% |
| 數字通道 |
| (300KΩ±2%) ，(8 pF±3 pF) |
| 支持探頭衰減係數 |
模擬通道1X、10X、100X、1000X |
| 電壓等級 |
300V CAT II |
| 最大輸入電壓 |
模擬通道300VRMS(10X) |
| 數字通道-25V~25V |
| 水平 |
波形內插 |
(sin x)/x |
| 最大記錄長度 |
單通道最大64M |
| 雙通道最大32M |
| 三/四通道最大16M |
| 五/六通道最大16M |
| 水平刻度範圍 |
DPO6084 DPO6104 |
| 2ns/div~100s/div 1， 2， 5步進 |
| 時基模式 |
YT、XY、Roll |
| XY個數 |
12通道1個XY通道、3 4通道1個XY通道 |
| 零點偏移 |
±0.5 div×最小時基檔位 |
| 取樣速率和延遲時間精度 |
±25ppm |
| 時鐘漂移 |
≤±5 ppm/年 |
| 增量時間測量精度 |
單次，“取樣”模式 |
| （全帶寬） |
±（1取樣間隔+100ppm×讀數+0.6ns） |
| ＞16次以上平均 |
| ±（1取樣間隔+100ppm×讀數+0.4ns） |
| 取樣間隔=秒/格÷200 |
| 垂直 |
帶寬（-3db） |
DPO6084 |
DPO6104 |
DPO6204 |
| 80MHz |
100MHz |
200MHz |
| 垂直分辨率 |
模擬通道8bit |
| 數字通道1bit |
| 示波器垂直刻度範圍 |
輸入BNC處為500μV/div~10V/div |
| 位置範圍 |
500μV/div to 120mV/div，±1V |
| 122mV/div to 1.2V/div，±10V |
| 1.22V/div to 10V/div，±50V |
| 可選模擬帶寬限制， |
典型20MHz |
| 低頻響應（-3db） |
在BNC處為≤10Hz |
| 在BNC處的上升時間，典型 |
DPO6084 |
DPO6104 |
DPO6204 |
| ≤4.4ns |
＜3.5ns |
≤1.8ns |
| 垂直增益精度 |
在“正常”或“平均”採集模式下，10V/格到10mV/格的精度為±3%。 |
| 在“正常”或“平均”採集模式下，5mV/格到500uV/格的精度為±4%。 |
| 直流偏移精確 |
±0.1 div±2 mV±1%偏移值 |
| 通道隔離度 |
直流至最大帶寬：>40 dB |
| 注意：使用X1探頭時帶寬減小到6MHz |
| 垂直（數字通道）（用於MPO6000D MPO600EDU和DPO6000B/DPO6000C購買數字探頭LP104 ） |
| 觸發 |
觸發電平範圍 |
距屏幕中心±5格 |
| 觸發模式 |
自動、普通、單次 |
| 電平 |
CH1~CH4 |
從顯示屏中心開始±4個分度 |
| 釋抑範圍 |
8ns~10s |
| 觸發電平精度 |
CH1~CH4 |
從中心顯示屏開始的±4個分度內為0.2格×伏/格 |
| 邊沿觸發 |
斜率 |
上升沿，下降沿，上升沿或下降沿 |
| 信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 脈寬觸發 |
極性 |
正極性，負極性 |
| 條件(When) |
<，>， !=， = |
| 信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 脈寬範圍 |
8ns ~ 10s |
| 視頻觸發 |
信號標準 |
NTSC， PAL |
| 信源 |
CH1~CH4 |
| 同步 |
掃描線、線數、奇數場、偶數場、所有場 |
| 斜率觸發 |
斜率 |
上升，下降 |
| 條件(When) |
<，>， !=， = |
| 信源 |
CH1 ~ CH4 |
| 時間範圍 |
8ns ~ 10s |
| 超時觸發 |
信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 極性 |
正極性，負極性 |
| 時間範圍 |
8ns ~ 10s |
| 窗口觸發 |
信源 |
CH1~CH4LA1~LA4 |
| 碼型觸發 |
碼型 |
0:低電平；1:高電平；X:忽略； |
| 電平（信源） |
CH1~CH4 |
| 間隔觸發 |
斜率 |
上升，下降 |
| 條件(When) |
<，>， !=， = |
| 信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 時間範圍 |
8ns ~ 10s |
| 延遲觸發 |
邊沿類型 |
上升沿，下降沿 |
| 信源 |
CH1~CH4 |
| 條件(When) |
<，>， !=， = |
| 時間範圍 |
8ns ~ 10s |
| 建立保持觸發 |
邊沿類型 |
上升沿，下降沿 |
| 信源 |
CH1~CH4 |
| 條件(When) |
<，>， !=， = |
| 時間範圍 |
8ns ~ 10s |
| 欠幅觸發 |
極性 |
正極性，負極性 |
| 條件(When) |
<，>， !=， = |
| 信源 |
CH1~CH4 |
| 時間範圍 |
8ns ~ 10s |
| UART 觸發 |
條件(When) |
啟動、停止、數據、奇偶校驗、接收錯誤 |
| 信源(RX/TX) |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 數據格式 |
Hex（十六進制） |
| 數據長度 |
1 byte |
| 數據位寬 |
5 bit， 6 bit， 7 bit， 8 bit |
| 奇偶校驗 |
無、奇數、偶數 |
| 空閒電平 |
高、低 |
| 波特率(可選) |
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s |
| 波特率(自定義) |
300bit/s~334000bit/s |
| LIN 觸發 |
條件(When) |
間隔場、同步場、ID場、同步錯誤、標識符、ID和數據 |
| 信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 數據格式 |
Hex（十六進制） |
| 波特率(可選) |
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s |
| 波特率(自定義) |
300bit/s~334000bit/s |
| CAN 觸發 |
條件(When) |
開始位、遠程幀ID、數據幀ID、幀ID、遠程幀數據、數據幀數據、錯誤幀、所有錯誤、應答錯誤、過載幀 |
| 信源 |
CH1~CH4 |
| 數據格式 |
Hex（十六進制） |
| 波特率(可選) |
10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000 |
| 波特率(自定義) |
5kbit/s~1Mbit/s |
| SPI 觸發 |
信源 |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 數據格式 |
Hex（十六進制） |
| 數據位寬 |
4， 8， 16， 24， 32 |
| IIC 觸發 |
信源(SDA/SCL) |
CH1~CH4， |
| D1.0~D1.3， |
| D2.0~D2.3， |
| D3.0~D3.3， |
| D4.0~D4.3 |
| 數據格式 |
Hex（十六進制） |
| 數據索引 |
0~7 |
| 時機(條件) |
開始位、停止位、無應答、地址、數據、重啟 |
| 測量 |
光標 |
光標間的電壓差△V |
| 光標間的時間差△T |
| △T的倒數，以赫茲為單位（1/△T） |
| 自動測量 |
雙峰值、頻率、平均、最大值、最小值、週期、頂端值、中間值、低端值、幅度、均方根、過衝、預衝、週期均方根、週期平均值、上升時間、下降時間、正脈寬、負脈寬、正佔空比、負佔空比、FRR 、FFF 、下降沿過衝、下降沿預衝、Bwidth 、FRF 、FFR 、LRR 、LRF 、LFR 、LFF 、最大時刻、最小時刻、正相位差、負相位差、方差、正脈衝數、上升沿數、下降沿數、觸發計數 |
| DVM |
數據源 |
CH1，CH2，CH3，CH4 |
| 測量類型 |
直流有效值 |
| 交流有效值 |
| 直流 |
| 頻率計 |
硬件6位頻率計 |
| 任意波信號發生器功能 |
| 任意波信號發生器（適用於帶有信號源通道的數字示波器） |
通道數量 |
2/3通道 |
| 採樣率 |
200MSa/s |
| 垂直分辨率 |
12 bits |
| 最高頻率 |
25 MHz |
| 標準波形 |
正弦、方波、脈衝、三角波，噪聲、直流、Sinc、指數、半失真、洛倫茲，雙音多頻，高斯，心電圖 |
| 任意波形 |
Arb1，Arb2，Arb3，Arb4 |
| 正弦 |
頻率範圍 |
0.1Hz~25MHz |
| 方波/脈衝 |
頻率範圍 |
0.1Hz~10MHz |
| 三角波 |
頻率範圍 |
0.1Hz~1MHz |
| 採樣波 |
頻率範圍 |
0.1Hz~1MHz |
| 指數波 |
頻率範圍 |
0.1Hz~5MHz |
| 半失真 |
頻率範圍 |
0.1Hz~1MHz |
| 洛倫茲 |
頻率範圍 |
0.1Hz~1MHz |
| 雙音多頻 |
頻率範圍 |
0.1Hz~1MHz |
| 高斯 |
頻率範圍 |
0.1Hz~1MHz |
| 心電圖 |
頻率範圍 |
0.1Hz~1MHz |
| 任意波 |
頻率範圍 |
0.1 Hz至10 MHz |
| 波形長度 |
8KSa |
| 頻率 |
精度 |
100 ppm（小於10 kHz）50 ppm（大於10 kHz） |
| 分辨率 |
0.1 Hz或4位，取兩者較大值 |
| 幅度 |
輸出範圍 |
10mV~7Vp-p(高阻抗) |
| 5mV~3.5Vp-p(50Ω) |
| 直流偏移 |
範圍 |
±3.5 V，高阻 |
| ±1.75 V，50 Ω |
| 分辨率 |
100 μV或3位，取兩者中的較大值 |
| 精度 |
2%（1 kHz） |
| 輸出阻抗 |
50 Ω |
| 邏輯分析儀功能 |
| 邏輯分析儀功能 |
輸入阻抗，直流耦合 |
數字通道 |
| (300KΩ±2%) ，(8 pF±3 pF) |
| 閾值 |
4個通道1組的可調閾值 |
| 閾值選擇 |
TTL（1.4 V） |
| 5.0 V CMOS（+2.5 V） |
| 3.3 V CMOS（+1.65 V） |
| 2.5 V CMOS（+1.25 V） |
| 1.8 V CMOS（+0.9 V） |
| ECL（-1.3 V） |
| PECL（+3.7 V） |
| LVDS（+1.2 V） |
| 0V |
| 用戶自定義 |
| 閾值範圍 |
±7.0V，10mV 步進 |
| 閾值精度 |
±(100mV+3%的閾值設置) |
| 動態範圍 |
±5.0V+閾值 |
| 最小電壓擺幅 |
500 mVpp |
| 垂直分辨率 |
1 bit |
| 一般技術規格 |
| 顯示 |
顯示屏類型 |
對角為7"TFT 液晶顯示器 |
| 顯示屏分辨率 |
800（水平）*480（垂直）像素 |
| 顯示色彩 |
1600萬色（24 bit真色彩） |
| 餘輝時間 |
最小值、1 s、5 s、10 s、30S、無限 |
| 顯示類型 |
點、矢量 |
| 顯示模式 |
色溫，灰度 |
| 顯示屏亮度 |
可調 |
| 網格類型 |
可選 |
| 網格亮度 |
可調 |
| 接口 |
標準接口 |
USB Host，USB Device，LAN，EDU信號WIFI |
| Aux（觸發輸出/PassFail）--只有EDU型號配置該端口 |
| 可選接口 |
PassFail |
| UART |
| HDMI |
| 一般技術規格 |
探頭補償器輸出 |
|
| 輸出電壓，典型 |
約2Vpp輸入≥1MΩ的負載 |
| 頻率、典型 |
1kHz |
| 電源電壓 |
100-120VAC RMS (±10%)，45Hz到440Hz，CATⅡ |
| 120-240VAC RMS (±10%)，45Hz到66Hz，CATⅡ |
| 功率消耗 |
小於30W |
| 熔斷器 |
T，3.15A，250V，5x20mm |
| 操作溫度 |
0~50 °C (32~122 °F) |
| 存儲溫度 |
-40~+71 °C (-40~159.8 °F) |
| 濕度 |
≤+104℉(≤+40°C): ≤90%相對濕度 |
| 106℉~122℉ (+41°C ~50°C): ≤60% 相對濕度 |
| 冷卻方式 |
對流 |
| 海拔高度 |
操作時和不操作時 |
3，000m（10，000英尺） |
| 機械衝擊 |
隨機振動 |
50Hz到500Hz時為0.31 g RMS， |
| 每軸向為10分鐘 |
| 不操作時 |
5Hz到500Hz時為2.46g RMS， |
| 每軸向為10分鐘 |
| 操作時 |
50g，11ms，半正弦波 |
| 機械部分 |
示波器大小 |
318 x 140 x 150mm(長x 寬x 高) |
| 重量 |
2900g |
