Lattice USB 下載線 下載器 ispdownload CPLD/FPGA
本產品採用原版LATTICE USB下載線標準方案，完美無縫支持所有的LATTICE開發環境，
包括LATTICE DIAMOND，LATTICE PROGRAMMER,LATTICE ISPVM SYSTEM...
支持當前所有的LATTICE的CPLD/FPGA。

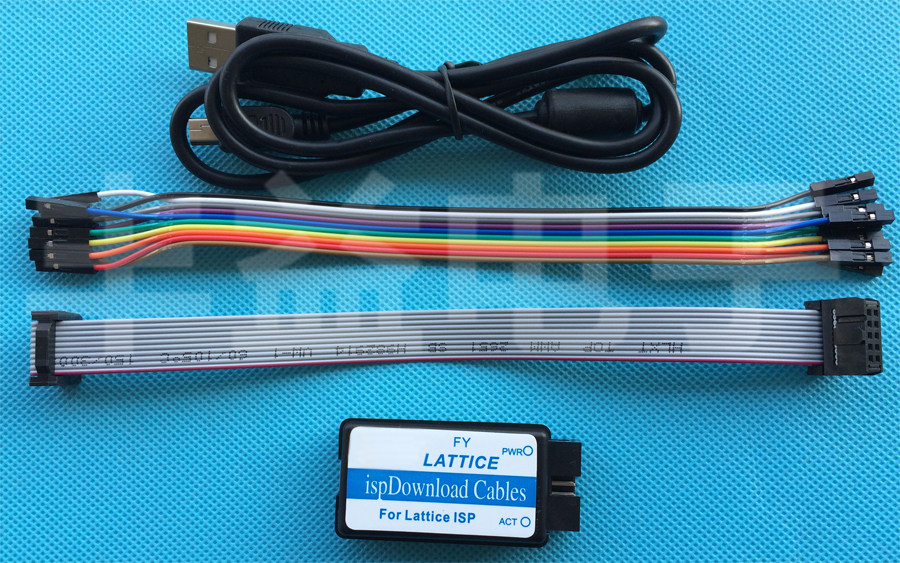

［發貨清單］:
1，LATTICE-IC USB 下載線主機。
2，USB 2.0 高速連接線。
3，10PIN 2.54MM間距的JTAG連線。
4，10P單股 杜邦連線。
5，(提供下載地址) 請發信件來索取!!
產品規格：
1.針對Lattice芯片方案品質保障，確保下載兼容性穩定性 .
2. 無需單獨安裝驅動，直接支持 Diamond/ispLever6.x/7.x/classic 版本， ispVM 各種版本 .
3. 支持 lattice 全系列 FPGA ，如 SC/SCM/XP/XP2/EC/ECP2/ECP2M/MachXO/MachXO2 系列等 .
4. 支持 lattice 全系列 CPLD , 如 1000/2000/4000 系列等 .
5. USB 標準 MINI 型接口，使用標準 USB 連接線即可連接 PC.
6. USB 供電，無需外部供電支持 .
7，接口部分電源來自目標板，確保強兼容性！
8. 支持 JTAG, internal FLASH ， SPI FLASH 等編程模式 .
9. 支持 WIN 2K ， WIN XP ， WIN7 32,WIN7 64 等操作系統 .
10,支持LSC ISPVM，LATTICE DEMIOND ，LATTICE ISPEVER，以及LATTICE PROGRAMMER ，所有這些LATTICE開發環境，且都已經實際測試過！

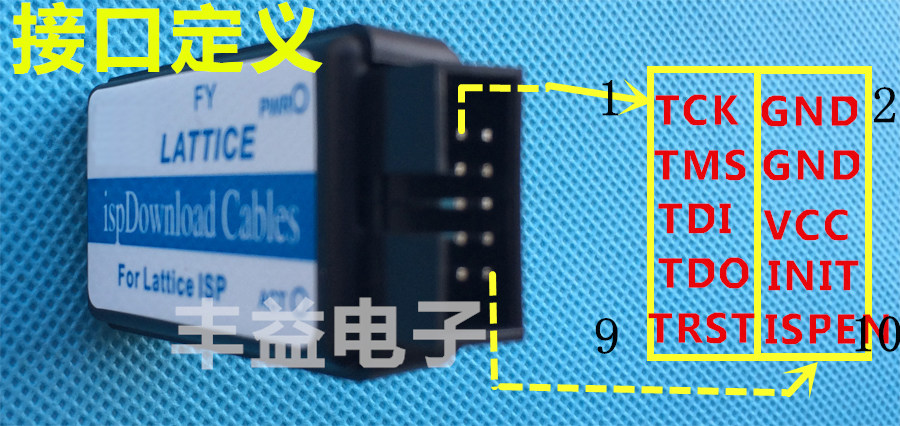

引腳鍊接說明：
1、 SCLK/TCK 與芯片的 SCLK/TCK 管腳連接。
2、 GND 下載器與目標板的公共地，其內部 2 、 4 管腳連接，在使用時需要將此 2 、 4 中的一個腳與目標板的地相連。
3、 MODE/TMS 與芯片的 MODE/TMS 管腳連接。
4、 GND 下載器也目標板的公共地，其內部 2 、 4 管腳連接，在使用時需要將此 2 、 4 中的一個腳與目標板的地相連。
5、 SDI/TDI 與芯片的 SDI/TDI 管腳連接。
6．VCC 用來檢測下載器連接的目標板是否上電，不是用來給目標板供電的，官方的下載器不具備給目標板供電的能力，這個需要注意。
7、 SDO/TDO 與芯片的 SDO/TDO 管腳連接。
8、 INTI 在某些芯片下載調試時需要連接此管腳，並不是每個芯片都需要連接。
9、 TRST 在某些芯片下載調試時需要連接此管腳，並不是每個芯片都需要連接。
10、 PROG/ispEN 在某些芯片下載調試時需要連接此管腳，並不是每個芯片都需要連接
支持器件列表（支持LATTICE 全系列）：
▇ MACHXO包含：
LCMXO256 LCMXO640 LCMXO1200 LCMXO2280
▇ ispMACH4000包含：
ispMACH4032V/B/C ispMACH4064V/B/C
ispMACH4128V/B/C ispMACH4256V/B/C
ispMACH4384V/B/C ispMACH4512V/B/C
▇ ispMACH 4A5包含：
M4A3-32/32 M4A5-32/32 M4A3-64/32 M4A5-64/32 M4A3-64/64
M4A3-96/48 M4A5-96/48 M4A3-128/64 M4A5-128/64
M4A3-192/96 M4A5-192/96 M4A3-256/128 M4A5-256/128
M4A3-256/192 M4A3-256/160
M4A3-384/XXX M4A3-512/XXX
